레벨 또는 기타 유사한 객체가 있는 경우 구조 프레임 요소가 잘못 동작합니다.

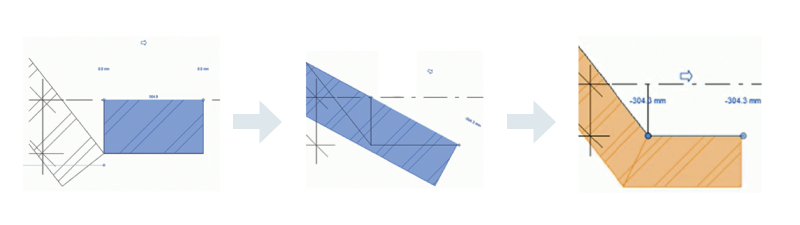

문제: 구조 프레임 요소가 잘못 배치되었습니다. 이 문제는 요소가 참조 레벨에 가까운 선을 따라 정의된 후에 발생합니다. 요소가 축 선 대신 참조 레벨에 스냅되어 요소가 부적절하게 절단됩니다.
원인: 이 문제는 구조 프레임 객체를 삽입하는 선에서 레벨이 304.8mm(1피트)보다 가까운 경우 위의 참조 레벨에 대한 구조 프레임(보 또는 기둥)이 자동으로 스냅되어 발생합니다.
해결 방법:
- 구조 프레임 요소(보 또는 기둥)를 선택합니다.
- 마우스 오른쪽 버튼을 클릭하고 상황별 메뉴에서 기준면에서 분리를 선택합니다.
- 프레임 요소를 정의하는 점을 올바른 위치로 수동으로 이동합니다.
