7부: 창 배치

이 연습에서는 입면뷰 및 평면뷰에서 작업을 수행하여 모델에 창을 추가합니다. 정렬 및 치수 도구를 사용하여 창을 더 정확하게 배치합니다.

범주 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_07_place_windows.rvt

시작하기 전에 GSG_07_place_windows.rvt 파일을 다운로드합니다. 튜토리얼용 연습 파일을 아직 다운로드하지 않은 경우 이 zip 파일을 다운로드합니다.

목표

• 창을 배치합니다.
• 창 유형을 복제 및 수정하여 다른 창 크기를 작성합니다.
• 정렬된 치수 도구를 사용하여 서로 거리가 같도록 창을 재배치합니다.
• 정렬 도구를 사용하여 창을 배치합니다.

비디오 보기

창 추가

1. 다음과 같이 창을 배치합니다.
   1. GSG_07_place_windows.rvt 프로젝트를 엽니다.
   2. 프로젝트 탐색기에서 평면도 아래에 있는 01 - 상점 바닥을 두 번 클릭합니다.
   3. 건축 탭작성 패널(창)을 클릭합니다.
   4. 유형 선택기에서 M_FIXED 0610 x 1220mm를 선택했는지 확인합니다.

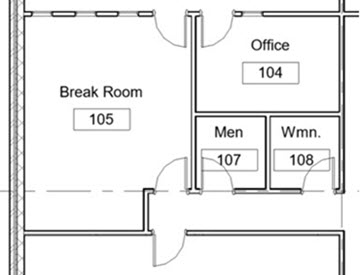

   5. 사무실 (104)에서 창을 클릭하여 배치하고, 그림과 같이 휴게실 (105)에서 창 3개를 클릭하여 배치합니다.

   6. 그림과 같이, 휴게실 (105)에서 외부 벽에 창 4개를 배치합니다.

   7. Esc 키를 두 번 눌러 창 도구를 종료합니다.
2. 창 유형 작성:
   1. 도면 영역의 외부 벽에서 창을 선택하고 특성 팔레트에서 (유형 편집)를 클릭합니다.
   2. 유형 특성 대화상자에서 복제를 클릭합니다.
   3. 이름 대화상자에 610 x 610mm를 입력하고 확인을 클릭합니다.
   4. 치수에서 높이 및 폭에 610을 입력하고 확인을 클릭합니다.

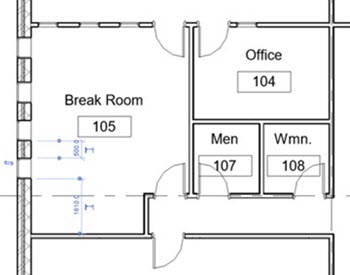

   5. 외부 벽에서 다른 창을 선택하고 유형 선택기에서 M_Fixed 610 x 610mm를 선택합니다.

동일 간격을 위해 창의 치수 기입

1. 01 - 상점 평면도를 엽니다.
2. 주석 탭치수 패널(정렬)을 클릭합니다.
3. 휴게실 (105)의 북쪽 벽을 선택하고, 각 창 중심선을 선택한 다음 휴게실의 남쪽 벽을 선택합니다.

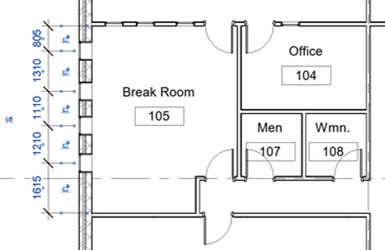

4. 서쪽 벽의 왼쪽을 클릭하여 치수 선을 배치합니다.

   4개의 치수는 각각 다릅니다.

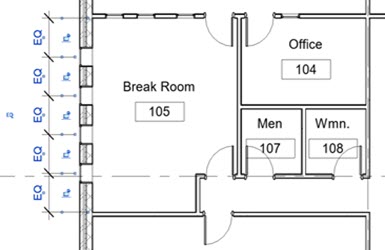

5. 동일 문자 기호(EQ)를 클릭한 다음 Esc 키를 두 번 누릅니다.

   모든 치수가 같아지도록 창이 이동됩니다.


6. 휴게실의 북쪽에 있는 내부 벽을 선택하고, 커서를 벽 위에 놓은 다음, 이동 아이콘 이 나타나면 벽을 위 또는 아래로 끌어서 디자인 의도와 맞는지 확인합니다.

창 정렬

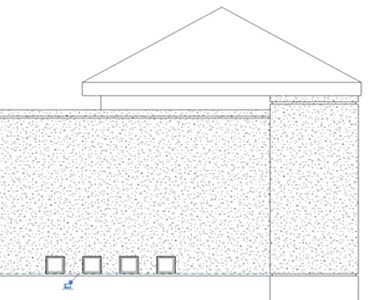

1. 서쪽 입면도를 엽니다.
2. 수정 탭수정 패널(정렬)을 클릭합니다.

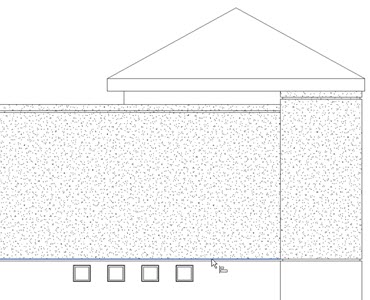

3. 벽의 모서리 받침 상단을 클릭하고 맨 오른쪽 창의 자르기 하단 모서리를 클릭합니다.

4. 같은 단계를 반복하여 벽의 다른 창을 모서리 받침에 정렬합니다.

5. (수정)을 클릭합니다.
