5부: 지붕 작성

이 연습에서는 외부 벽의 외곽설정을 사용하여 평지붕을 작성하고 입구 부분에 돌출부가 있는 경사 지붕을 작성합니다.

범주 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_05_add_roof.rvt

시작하기 전에 GSG_05_add_roof.rvt 파일을 다운로드합니다. 튜토리얼용 연습 파일을 아직 다운로드하지 않은 경우 이 zip 파일을 다운로드합니다.

목표

• 경사 및 돌출부가 정의된 지붕 선을 추가합니다.
• 평지붕을 추가합니다.
• 내부 벽을 지붕에 부착합니다.

비디오 보기

지붕 그리기

1. GSG_05_add_roof.rvt 프로젝트를 엽니다.
2. 02 - 하단 파라펫 평면도를 엽니다.
3. 건축 탭지붕 드롭다운(외곽설정으로 지붕 만들기)를 클릭합니다.
4. 돌출부가 있는 경사 지붕을 작성합니다.
   1. 그리기 패널에서 (벽 선택)을 클릭합니다.
   2. 옵션 막대에서 돌출부에 대해 600을 입력하고 경사 정의를 선택합니다.

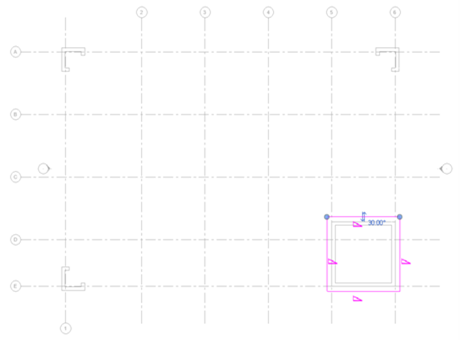

   3. 도면 영역에서 입구 벽을 하이라이트합니다. 파형선이 벽 외부에 표시되면 Tab 키를 눌러 벽 체인을 선택한 후, 지붕 선을 클릭하여 배치합니다.
   4. 특성 팔레트에서 베이스 레벨을 03 - 상단 파라펫으로 설정합니다.

   5. 모드 패널에서 (완료)를 클릭하여 지붕을 배치합니다.
   6. 수정을 클릭하여 명령을 끝냅니다.
5. 평지붕을 그립니다.
   1. 특성 팔레트에서 언더레이 값을 01 - 상점 바닥으로 설정합니다.
   2. 건축 탭지붕 드롭다운(외곽설정으로 지붕 만들기)를 클릭합니다.
   3. 그리기 패널에서 (벽 선택)을 클릭합니다.
   4. 옵션 막대에서 돌출부를 0으로 설정하고 경사 정의를 선택 취소합니다.
   5. 특성 팔레트에서, 레벨에서 베이스 간격띄우기를 -750으로 설정합니다.

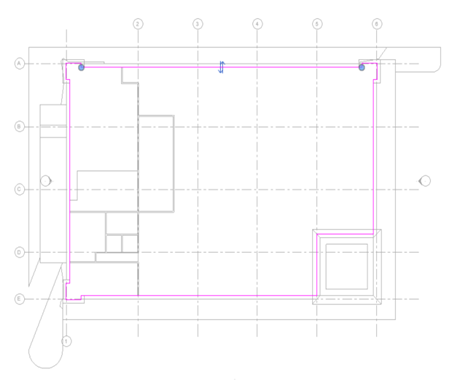

   6. 도면 영역에서 다음을 수행합니다.
      1. 외부 벽을 하이라이트합니다.
      2. Tab 키를 눌러 벽 체인을 선택합니다.
      3. 지붕 선을 클릭하여 배치합니다.

      4. 모드 패널에서 (마침)을 클릭합니다.

벽을 지붕에 부착

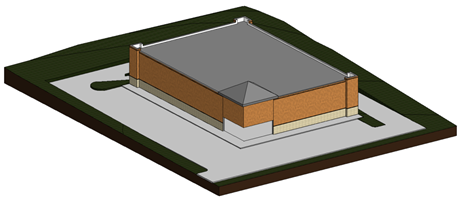

1. 신속 접근 도구막대에서 (기본 3D 뷰)를 클릭합니다.

   내부 벽이 지붕을 뚫고 확장됩니다.


2. 커서를 내부 벽 위에 놓고 벽을 클릭하여 선택합니다.
3. 마우스 오른쪽 버튼을 클릭하고 모든 인스턴스 선택뷰에 나타남을 선택하여 내부 벽을 모두 선택합니다.
4. 수정 | 벽 탭벽 수정 패널(상단/베이스 부착)을 클릭합니다.
5. 평지붕을 클릭하여 선택합니다.

   벽이 더 이상 지붕을 뚫고 확장되지 않는 것을 알 수 있습니다.
