10부: 뷰 작성

이 연습에서는 단면도, 외부 벽의 콜아웃 뷰 및 파라펫의 상세 콜아웃을 작성합니다.

범주 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_10_views.rvt

시작하기 전에 GSG_10_views.rvt 파일을 다운로드합니다. 튜토리얼용 연습 파일을 아직 다운로드하지 않은 경우 이 zip 파일을 다운로드합니다.

목표

• 단면 도구를 사용하여 건물 단면 뷰를 작성합니다.
• 컨트롤을 사용하여 단면에 포함된 영역을 변경하고 단면 헤드 화면표시를 변경합니다.
• 콜아웃 도구를 사용하여 벽 단면 뷰를 작성합니다.
• 콜아웃 도구를 사용하여 벽 단면에 대한 상세 뷰를 작성합니다.

비디오 보기

단면 뷰 작성

1. GSG_10_views.rvt 프로젝트를 엽니다.
2. 프로젝트 탐색기에서 평면도 아래에 있는 01 - 상점 바닥을 두 번 클릭합니다.
3. 뷰 탭작성 패널(단면)을 클릭합니다.

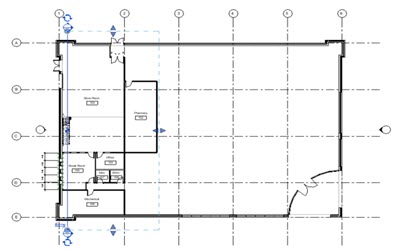

4. 그리드 1 가까이 있는 건물 남쪽 벽 외부를 클릭하고 커서를 건물 북쪽의 외부에 올 때까지 위쪽으로 이동한 다음, 그림과 같이 단면 선을 클릭하여 대략 계단의 가운데를 통과하도록 배치합니다.

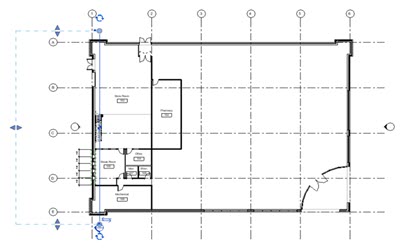

5. 상점 룸 번호 103이 포함되도록 컨트롤 반전()을 클릭하여 단면을 반전합니다.
6. 상단에 있는 순환 컨트롤()을 두 번 클릭하여 단면 테일 옵션을 순환하고 위쪽과 아래쪽에 단면 헤드를 표시합니다.

7. Esc 키를 누릅니다.

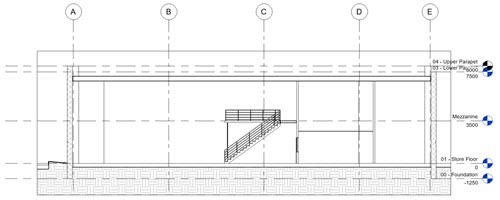

8. 단면 헤드를 두 번 클릭하여 단면 뷰를 엽니다.

9. 뷰 조절 막대에서 (자르기 영역 숨기기)를 클릭합니다.

콜아웃 뷰 작성

1. 뷰 탭작성 패널(콜아웃)을 클릭합니다.
2. 유형 선택기의 단면 아래에서 벽 단면을 클릭합니다.

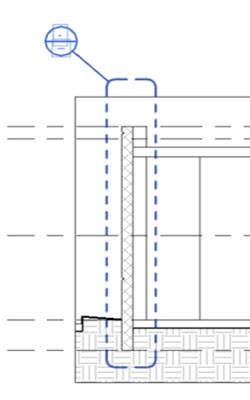

3. 기초에서 지붕까지, 건물의 전체 북쪽(단면도에서 왼쪽) 벽 주위에 콜아웃을 그리려면 왼쪽 아래 코너를 클릭하여 정의하고 상자의 오른쪽 상단 코너를 클릭하여 정의합니다.
4. 콜아웃을 선택하고 헤드 끌기 컨트롤을 사용하여 콜아웃 헤드를 콜아웃의 왼쪽 상단에 표시되도록 끕니다.

5. Esc 키를 누릅니다.
6. 콜아웃 헤드를 두 번 클릭하여 콜아웃 뷰를 엽니다.
7. 뷰 조절 막대에서 (자르기 영역 숨기기)를 클릭합니다.
8. 뷰 조절 막대에서 상세 수준을 중간으로 변경합니다.
9. 작성 패널에서 (콜아웃)을 클릭합니다.
10. 유형 선택기의 상세 뷰 아래에서 상세정보를 클릭합니다.

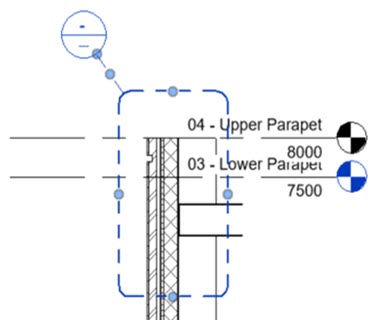

11. 벽 파라펫 주위에 콜아웃을 그립니다.
12. 콜아웃을 왼쪽 상단 위치에 재배치합니다.

13. 콜아웃 헤드를 두 번 클릭하여 상세 뷰를 엽니다.
14. 뷰 조절 막대에서 (자르기 영역 숨기기)를 클릭합니다.
