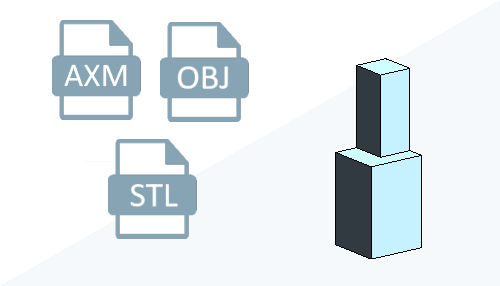

CAD 파일 링크/가져오기를 지원하기 위해 여러 기능이 향상되었습니다.
링크
뷰에서 절단 사용
CAD 파일에는 CAD 파일에서 3D 요소를 절단할 수 있는 인스턴스 매개변수가 있습니다. 인스턴스 매개변수가 사용으로 설정된 경우 뷰의 절단 기준면이 3D 형상과 교차할 때 3D 형상이 절단으로 표시됩니다. 인스턴스 매개변수가 사용 안 함으로 설정된 경우 절단 기준면이 CAD 파일의 3D 형상과 교차하는 경우에도 CAD 형상이 뷰에 투영된 것으로 표시됩니다. 수신 형상 절단 정보를 참고하십시오.

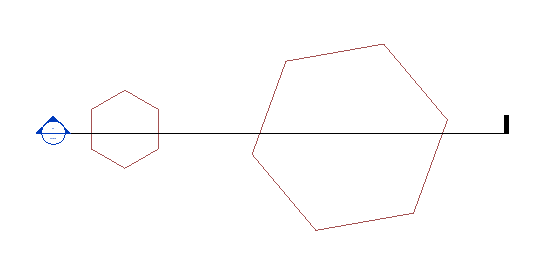

CAD 파일의 평면 뷰

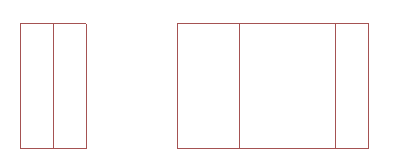

 뷰에서 절단 사용 - 사용 안 함 |

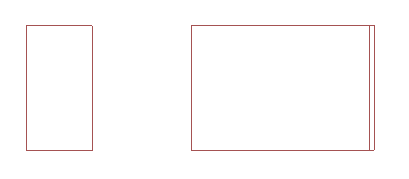

 뷰에서 절단 사용 - 사용 |
CAD 가져오기 배치
지원되는 모든 CAD 파일 유형은 가져올 때 레벨 또는 명명된 수평 참조 평면에 배치할 수 있습니다. 가져오기 대화상자에서 "배치 위치" 드롭다운을 사용하여 CAD 가져오기의 베이스 레벨을 설정합니다. 호스트 기준면 또는 레벨이 제거되어도 가져오기의 배치 위치가 유지될 수 있습니다. 가져오기 및 링크 배치를 참고하십시오.
