입구 흐름 조건
이 단계에서는 입구 표면에 속도를 지정합니다.
설정 탭에서 경계 조건을 클릭합니다.
모든 부품을 다시 표시하려면 Ctrl 키를 누른 채 마우스 가운데 버튼으로 모형의 아무 곳이나 클릭합니다.

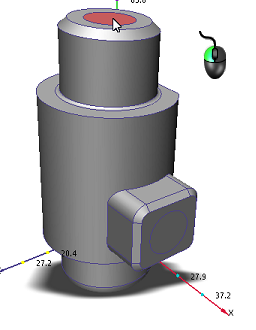

입구 면을 마우스 왼쪽 버튼으로 클릭하여 선택합니다.
경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

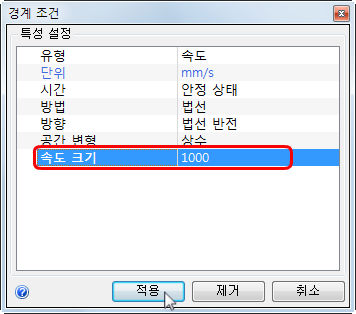

속도 크기 줄에 1000을 입력합니다. 적용을 클릭합니다.
예상 결과...
경계 조건이 입구에 올바르게 지정되었는지 확인하려면 설계 연구 막대 및 입구 표면의 색상 줄무늬를 확인합니다.
설계 연구 막대에서 입구의 조건 값을 확인합니다.
입구 면의 줄무늬는 범례의 경계 조건 유형에 해당합니다.
이 연습에서는 균일 속도를 적용했습니다. 많은 밸브 시뮬레이션에서는 흐름 속도 또는 압력 강하가 알려져 있습니다. 필요에 따라 지정된 속도 대신 조건 중 하나를 사용할 수 있습니다. (동일한 입구에 둘 이상의 흐름 조건을 적용하지 마십시오.)
