CAD에서 시작

이 단계를 사용하여 Autodesk® Inventor, SolidWorks, PTC® Creo 또는 UGNX를 시작합니다.

1단계: CAD 시작 및 모형 열기

다음 폴더에서 전자 조립품을 엽니다.

Users\Public\Public Documents\Autodesk\CFD 2023\Tutorials\<cad>\electronics

2단계: 모형 시작

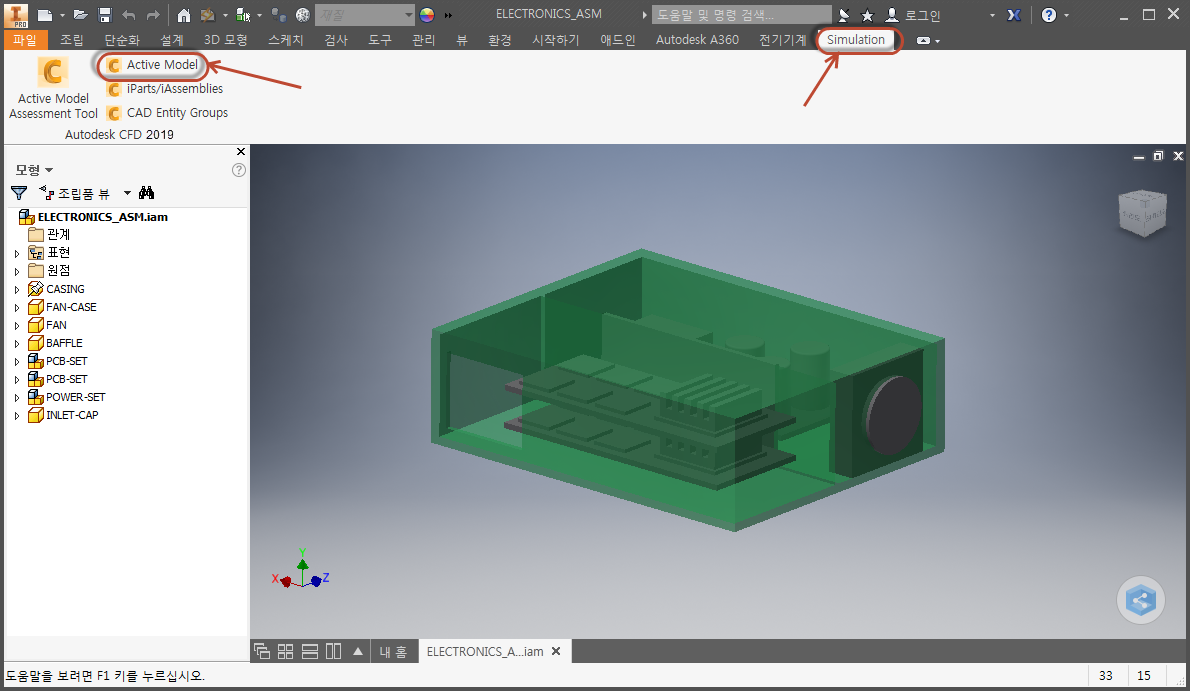

활성 모형을 시작하기 위한 명령을 클릭합니다.

예를 들어 Autodesk® Inventor에서 시작하는 경우 시뮬레이션 및 활성 모형을 클릭합니다.

3단계: 설계 연구 작성

설계 연구 관리자 대화상자가 열립니다. 자습서의 경우 연구 이름, 설계 이름, 시나리오 이름 및 연구 경로를 기본값으로 둡니다.

실행을 클릭합니다.

Autodesk® CFD가 시작되고 튜토리얼을 위한 설계 연구가 작성됩니다.
