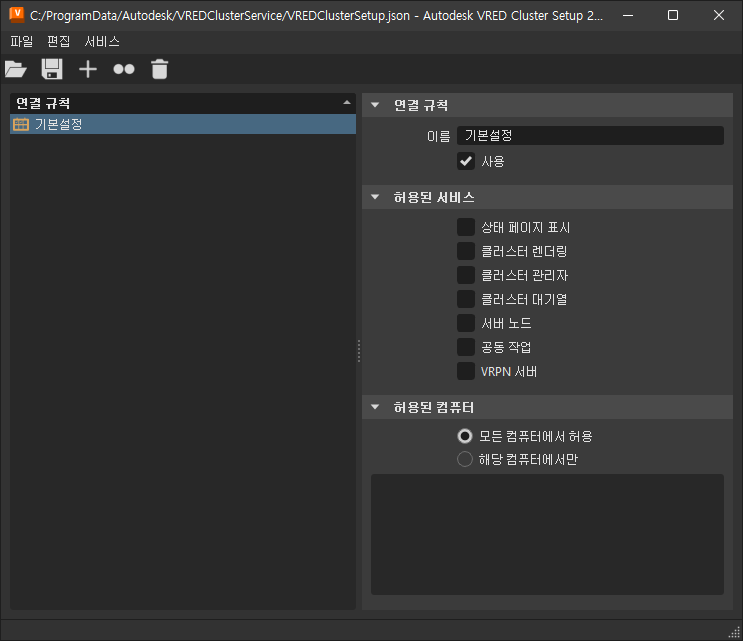

클러스터 설정 도구

• 파일 - 여기에는 다음과 같은 파일 옵션이 있습니다.

  • 로드 - 기본 구성 파일을 로드합니다. 사용되는 기본 파일을 설정하거나 변경하려면 클러스터 기본 설정에 대한 바로 가기에 대해 편집 > 기본 설정을 사용합니다. 새 파일 경로를 입력하거나 을 클릭합니다.

  • 저장 - 현재 규칙 설정을 구성 파일에 저장합니다. 구성 파일은 저장 후 즉시 사용됩니다.

  • 종료 - 변경 사항을 저장하지 않고 도구를 종료합니다.

• 편집 - 일단 저장되면 구성 파일에 적용되는 다음 편집 옵션을 포함합니다.

  • 규칙 만들기 - 연결 규칙 목록에 규칙을 추가합니다. 오른쪽에 있는 설정을 사용하여 규칙을 정의합니다.

  • 규칙 복제(Ctrl+D) - 연결 규칙 목록에서 선택한 규칙의 복제본을 만들어 원본 아래에 추가한 다음 이름에 숫자를 추가합니다. 예를 들어 규칙1이 복제되어 규칙 11이 작성됩니다. 규칙1이 다시 복제되어 규칙 12가 작성됩니다.

  • 규칙 삭제(Del) - 연결 규칙 목록에서 선택한 규칙을 삭제합니다.

  • 규칙 이름 바꾸기(Ctrl+R) - 선택한 규칙의 이름을 편집 가능하도록 설정합니다.

  • 실행 취소(Ctrl+Z) - 마지막 작업의 실행을 취소합니다.

  • 다시 실행(Ctrl + Y) - 마지막 작업을 다시 실행합니다.

  • 기본 설정 - 선택할 언어 목록을 제공한 다음 클러스터 기본 설정을 엽니다. 언어 변경 사항을 적용하려면 VREDClusterSetup을 다시 시작해야 합니다.

• 서비스 - 여기에는 다음과 같은 서비스 옵션이 있습니다.

  • 활성화 - 규칙에 정의된 Windows 서비스를 활성화합니다.

  • 비활성화 - 규칙에 정의된 Windows 서비스를 비활성화합니다.

  • 시작 - 서비스를 시작합니다.

  • 중지 - 서비스를 중지합니다.

  • 상태 표시 - 허용된 사용 서비스의 상태를 표시합니다. VRED 클러스터 데몬이 설치되어 있지 않으면 알림이 나타납니다.

  • 로그 메시지 표시 - 문제 진단을 위한 로그 메시지를 표시합니다. 업데이트를 클릭하여 목록을 갱신합니다.

• 로드 - 기본 구성 파일을 로드합니다. 사용되는 기본 파일을 설정하거나 변경하려면 클러스터 기본 설정에 대한 바로 가기에 대해 편집 > 기본 설정을 사용합니다. 새 파일 경로를 입력하거나 을 클릭합니다.

• 저장 - 현재 규칙 설정을 구성 파일에 저장합니다. 저장하면 즉시 사용됩니다.

• 규칙 만들기 - 연결 규칙 목록에 규칙을 추가합니다. 오른쪽에 있는 설정을 사용하여 규칙을 정의합니다.

• 규칙 복제(Ctrl+D) - 연결 규칙 목록에서 선택한 규칙의 복제본을 만들어 원본 아래에 추가하고 이름에 숫자를 추가합니다. 예를 들어 규칙1이 복제되어 규칙 11이 작성됩니다. 규칙1이 다시 복제되어 규칙 12가 작성됩니다.

• 규칙 삭제(Del) - 선택한 규칙을 연결 규칙 목록에서 삭제합니다.

만들어진 모든 규칙을 나열합니다. 규칙이 저장되면 구성 파일에 추가됩니다.

• 규칙을 선택하면 해당 정의가 오른쪽에 로드됩니다.

• 마우스 오른쪽 버튼을 클릭하면 규칙 편집 옵션 메뉴에 쉽게 액세스할 수 있습니다.

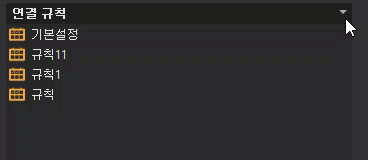

• 오른쪽에 있는 화살표를 사용하면 목록 순서를 변경할 수 있습니다.



설정을 사용하여 규칙을 정의합니다.

연결 규칙

이 섹션에는 다음과 같은 옵션이 있습니다.

• 이름 - 선택한 규칙의 이름을 입력합니다.
• 활성화 - 활성화된 경우 규칙을 사용합니다. 비활성화된 경우 규칙을 무시합니다.

허용된 서비스

선택한 규칙에 대해 다음 서비스를 활성화 또는 비활성화합니다.

• 상태 페이지 표시 - http://hostname:8889에서 웹 요청에 대한 상태 페이지와 함께 응답합니다.
• 클러스터 렌더링 - 레이트레이싱 또는 Display Cluster에 대한 서버를 시작할 수 있습니다. 이 기능은 VRED의 클러스터 모듈에서 사용됩니다.
• 클러스터 관리자 - 여러 사용자를 위해 클러스터 리소스를 관리할 수 있습니다. 이 기능은 VRED의 클러스터 관리자 모듈에서 사용됩니다.
• 클러스터 대기열 - 원격 컴퓨터에서 오프라인 렌더링을 허용합니다. 이 기능은 클러스터 관리자에서 사용됩니다.
• 서버 노드 - VREDServerNode의 인스턴스를 시작할 수 있습니다. 외부 렌더 서버에 사용할 수 있습니다.
• 공동 작업 - VRED의 여러 인스턴스와의 공동 작업을 허용합니다. 이 기능은 VRED의 공동 작업 모듈에서 사용됩니다.
• VRPN 서버 - VRPN 트래킹 서버를 시작할 수 있습니다. 이 기능은 VRED의 VRPN 모듈에서 사용됩니다.

허용된 컴퓨터

호스트가 될 수 있고 활성화된 서비스를 사용할 수 있는 컴퓨터를 정의합니다.

• 모든 컴퓨터에서 허용 - 활성화된 서비스에 대한 액세스를 모든 컴퓨터에 제공합니다.

• 해당 컴퓨터에서만 - 활성화된 서비스에 대한 액세스를 지정된 컴퓨터로만 제한합니다.

다음은 시스템 초기화 메커니즘에 대한 클러스터 서비스 시작 스크립트의 RedHat8에 대한 예입니다. 템플릿은 bin/clusterService.service에 설치됩니다.

   #############
   #Installation
   #############

   # Replace path to clusterService in 'ExecStart' with the real path
   # Copy to /etc/systemd/system
   #      sudo cp clusterService.service /etc/systemd/system/
   # Set the correct execution rights
   #      sudo chmod 664 /etc/systemd/system/clusterServive.service
   # Tell systemd to reload the configuration
   #      sudo systemctl daemon-reload

   # Start
   #      sudo systemctl start clusterService
   # Restart
   #      sudo systemctl restart clusterService
   # Stop
   #      sudo systemctl stop clusterService
   # Status
   #      sudo systemctl status clusterService

   # Run on reboot
   #     sudo systemctl enable clusterService
   # Don't run on reboot
   #     sudo systemctl disable clusterService

   [Unit]
   Description=VRED ClusterService

   [Service]
   Type=simple
   User=root
   ExecStart=/bin/sh /path/to/VREDCluster-<version>/bin/clusterService -e &>/dev/null

   Restart=on-failure

   [Install]
   WantedBy=multi-user.target
