Przemyślany szablon projektu pomaga w automatycznym stosowania standardów obowiązujących w pracowni i upraszcza proces tworzenia i konfigurowania nowego projektu. W zależności od charakteru wykonywanych prac, szablon projektu może być bardzo rozbudowany lub stanowić tylko podstawowy szkielet projektu. Jeśli wykonywane projekty są mało powtarzalne, a pracownia wykonuje projekty budynków o różnym charakterze, najbardziej przydatny może okazać się szablon ograniczony do niezbędnego minimum. Jeśli zaś projekty dotyczą powtarzalnego typu budynków lub jeśli użytkownicy pracują z budynkami prototypowymi, przydatne może być utworzenie rozbudowanego szablonu zawierającego więcej informacji o strukturze projektu.
Tworzenie szablonu projektu nie sprowadza się do skopiowania i zmiany nazwy istniejącego projektu. Chęć utworzenia szablonu należy zadeklarować już w chwili tworzenia nowego projektu.

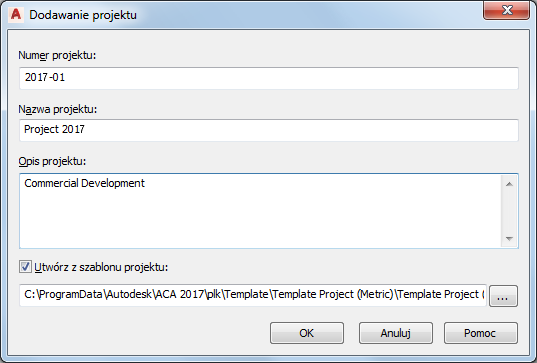

Szablon projektu należy utworzyć w oknie dialogowym Dodawanie projektu. Jest to jedyny moment, w którym można to zrobić. Do każdego nowego projektu zostaną skopiowane ustawienia i pliki ze wskazanego szablonu projektu.
Szablony rysunków
Jedną z właściwości projektu programu zestaw narzędzi AutoCAD Architecture 2024 jest specyfikacja plików szablonów określająca szablony rysunków, które mają być używane dla konstrukcji, elementów i rzutów. Te ustawienia szablonów są niezależne od ustawień szablonu określonych w oknie dialogowym Opcje. Wskazane szablony powinny znajdować się w miejscu dostępnym dla wszystkich użytkowników
Szczegóły projektu
Arkusz informacji szczegółowych, dostępny w oknie dialogowym Właściwości projektu, zawiera informacje, które mogą być powiązane z blokami tytułowymi za pośrednictwem pól albo osadzone w obiektach WTEKST lub atrybutach bloków. Dane te są w całości definiowane przez użytkownika. W szczegółach projeku szablonu projektu należy umieścić dane wspólne dla wszystkich projektów użytkownika.
Zestawy arkuszy
Wszystkie projekty programu zestaw narzędzi AutoCAD Architecture 2024 zawierają plik zestawu arkuszy programu AutoCAD (.dst). Plik zestawu arkuszy z szablonu projektu jest kopiowany do nowo tworzonego projektu razem ze wszystkimi innymi plikami i folderami projektu, a jego nazwa jest zmieniana na zgodną z nazwą nowego projektu. Plik zestawu arkuszy zawiera różne bardzo istotne informacje, które można wstępnie skonfigurować w ogólnym szablonie projektu.
Poniżej wymieniono elementy pliku zestawu arkuszy, które można zmodyfikować w szablonie projektu:
- Domyślny plik szablonu arkusza:powinien to być arkusz, w którym zdefiniowane są układy odpowiadające wszystkim standardowym konfiguracjom wydruku. Ponadto każdy układ powinien w nim być zapisany jako ustawienia strony nadpisujące ustawienia podczas publikacji.
- Struktura podzestawu: istnieje możliwość dodawania i usuwania podzbiorów w celu odzwierciedlenia układu i struktury standardowego zestawu arkuszy pracowni.
- Arkusze: możliwe jest wstępne tworzenie gotowych arkuszy w celu dodatkowego zautomatyzowania struktury zestawu arkuszy.
-
Właściwości niestandardowe zestawu arkuszy: możliwe jest definiowanie standardowych właściwości (pól danych), które będzie można powiązać z obiektem WTEKST w bloku tytułowym lub z polami atrybutów.
Uwaga: Wskazane jest nadanie definiowanym przez użytkownika właściwościach przeznaczonym do powiązania z blokiem tytułowym wartości domyślnej „----”, tak aby później od razu widoczne były pola bez właściwości i aby można je było w prosty sposób edytować.
Elementy, których NIE należy zapisywać w pliku zestawu arkuszy programu zestaw narzędzi AutoCAD Architecture 2024
- Położenia rysunków źródłowych: w programie zestaw narzędzi AutoCAD Architecture 2024 rysunki widoków automatycznie stają się rysunkami źródłowymi zasobów. To ustawienie powinno pozostać niezdefiniowane we właściwościach zestawu arkuszy projektu programu zestaw narzędzi AutoCAD Architecture 2024.
- Blok etykiety dla widoków: tę rolę pełni narzędzie Znacznik tytułu na paletach programu Zestaw narzędzi AutoCAD Architecture 2024. Można je również dostosować do standardów pracowni. Ustawienie to powinno pozostać niezdefiniowane.
- Bloki znaczników opisowych: podobnie jak w przypadku znaczników tytułów znaczniki opisowe są zdefiniowane jako narzędzia na paletach programu Zestaw narzędzi AutoCAD Architecture 2024 i mogą być dopasowywane do standardów pracowni. To ustawienie powinno pozostać niezdefiniowane.
Standardy projektowe
Wszystkie ustawienia określone w oknie dialogowym Konfigurowanie standardów AEC projektu będą kopiowane do nowych projektów razem z szablonem projektu. Pliki standardów właściwe tylko dla jednego projektu, czyli definiujące standardy projektu uzupełniające bądź zastępujące standardy pracowni, powinny być umieszczone w folderze „Standards” szablonu projektu. Przy tworzeniu nowego projektu pliki te zostaną skopiowane, a ich ścieżki — zaktualizowane.
Dodając do plików standardów plik spoza projektu, należy zdecydować, czy jego ścieżka ma zawierać zmapowany dysk, czy też ma być zapisana w formacie UNC. Obowiązuje ta sama zasada, co w przypadku rysunków bibliotek stylów. Jeśli używane są litery zmapowanych dysków, mapowanie musi być identyczne na wszystkich komputerach użytkowników. Jeśli ścieżki zapisywane są w formacie UNC, ścieżka serwera musi pozostać niezmienna w przewidywalnej przyszłości.
Katalogi i palety narzędzi projektowania
Oprócz katalogów narzędzi użytkownika, będących odzwierciedleniem standardów pracowni, każdy projekt zawiera przypisaną do niego bibliotekę Wyszukiwarki bibliotek oraz skojarzone z nią katalogi narzędzi projektowania. Można je również skonfigurować w szablonie projektu. Tworząc katalogi narzędzi projektowania, należy kierować się kilkoma prostymi wytycznymi.
- Nowy katalog należy utworzyć w widoku Biblioteka projektu w Wyszukiwarce bibliotek. Dostęp do biblioteki projektu można uzyskać za pomocą przycisku Wyszukiwarki narzędzi w dolnej części Nawigatora projektu.
- Nowe katalogi tworzone w bibliotece projektu należy umieścić w folderze Standards/Tool Catalogs szablonu projektu.
Struktura projektu
Jeśli powstające w pracowni projekty budynków charakteryzują się dużą powtarzalnością lub powstają na bazie budynku prototypowego, korzystne może być zdefiniowanie w szablonie pewnych elementów struktury projektu. Elementy te nie są niezbędne, a stopień szczegółowości, na jakim zostaną wstępnie zdefiniowane, zależy całkowicie od decyzji użytkownika.
Elementy struktury projektu, które można ująć w szablonie projektu
- Poziomy i podziały
- Konstrukcje i elementy: wszystkie faktycznie utworzone konstrukcje i elementy zostaną skopiowane z szablonu do nowego projektu, tak samo jak definicje kategorii i podkategorii.
- Widoki: jeśli w ramach struktury szablonu projektu utworzono konstrukcje i elementy, możliwe jest także utworzenie rysunków widoków odwołujących się do tych konstrukcji.
