Okno to obiekt AEC, który wchodzi w interakcje ze ścianami oraz zestawami drzwi/okien. Po umieszczeniu w ścianie lub w zestawie drzwi i okien okno zostaje ograniczone do tego obiektu i nie może zostać przesunięte poza jego granice. Okna można zaczepiać do określonych położeń w ścianach lub zestawach drzwi i okien; w przypadku przesunięcia lub zmiany rozmiaru ściany lub drzwi i okien położenie okna w takim obiekcie pozostaje stałe Okna mogą być także obiektami niezaczepionymi.
Typy okien
Istnieją dwa typy okien: okno zwykłe i narożne
- Okno zwykłe. Okno zwykłe umieszcza się na ścianie lub zestawie drzwi i okien; jest ono ograniczone do obiektu. Można je zaczepić w określonym położeniu na ścianach lub zestawach drzwi i okien. Gdy ściana, drzwi lub zestaw okien porusza się lub zmienia rozmiar, położenie zwykłego okna w takim obiekcie pozostaje stałe. Okna zwykłe mogą być także obiektami niezaczepionymi.
- Okno narożne. Okno narożne jest umieszczane na kwalifikowanym łączeniu narożnym dwóch ścian i po wstawieniu rozciąga się od jednej ściany do drugiej. Uwaga: Okna narożnego nie można umieszczać w zestawie okien.
Tworzenie okien
Okna można tworzyć za pomocą wszystkich typowych parametrów projektowania dotyczących stylu, standardowego rozmiaru, szerokości i wysokości, wysokości progu, poziomu nadproża i dopasowania pionowego. Dostępne są style z kształtami szyb, które otrzymują standardowe wzory ramiaków. Można również tworzyć własne kształty szyb z profili.
Praca ze stylami okien
Szablony dostarczane z programem zestaw narzędzi AutoCAD Architecture 2024 zawierają gotowe style okien. Domyślne wymiary okien tworzonych ze stylu zależą od zasad projektowania stylu okna. Od stylu okna uzależniony jest również kształt i typ okna:
- Od kształtu okna zależy geometria ramy okna, np. prostokątna, półzaokrąglona, łuk. Można także utworzyć z profili kształty okien użytkownika.
- Od typu okna zależy liczba paneli i sposób otwierania okna, np. przesuwne, z ramą, uchylne dołem, bez podziałów.
Istnieje ponadto możliwość zdefiniowania standardowych rozmiarów w stylu okien, a następnie wybranie rozmiaru, który ma zostać użyty podczas umieszczenia okna w rysunku.
Zaczepianie okien
Po umieszczeniu w ścianie lub w zestawie drzwi i okien, okno zostaje ograniczone do tego obiektu i nie może zostać przesunięte poza jego granice.
Okna można również zaczepiać do określonych położeń w ścianach lub zestawach drzwi i okien; w przypadku przesunięcia lub zmiany rozmiaru ściany lub zestawu drzwi i okien położenie okna w takim obiekcie pozostaje stałe.
Wymiary okien
Niektóre wymiary okien są uzależnione od kształtu i typu określonych w stylu okna.
Przyrost to wysokość od wierzchu prostokątnej części okna do najwyższego punktu otworu okna w przypadku kształtów: Gotycki, Łuk i Pięciokątny.
Dopasowanie pionowe okien
Ustawienia dopasowania pionowego umożliwiają sterowanie sposobem umieszczania okna w ścianie, pionowym położeniem punktu roboczego w ścianie i sposobem reagowania okna na modyfikacje wysokości. Do określenia punktu roboczego w oknie służą ustawienia wysokości progu i poziomu nadproża. Punkt roboczy można umieścić na poziomie parapetu lub nadproża.
Wysokość progu jest zachowywana. Na przykład w przypadku ustawienia dopasowania pionowego na 0'', a wysokości okna na 7'0'', wysokość otworu okna wynosi 7'0''. Jeśli wysokość okna zostanie następnie zmieniona na 6'8'', wysokość progu okna w dalszym ciągu będzie wynosić 0'', a wysokość otworu okna zmniejszy się do 6'8''.
Punkt roboczy nadproża okna jest zachowywany. Na przykład w przypadku ustawienia dopasowania pionowego na 7'0'', a wysokości okna na 7'0'', wysokość otworu okna wynosi 7'0''. Po zmianie wysokości okna na 6'8'' wysokość nadproża okna w dalszym ciągu będzie wynosić 7'0'', natomiast wysokość progu okna zmniejszy się na 4''.
Materiały w oknach
W programie zestaw narzędzi AutoCAD Architecture 2024 można przypisywać materiały do okna. Mogą być one następnie wyświetlane w widokach siatkowym i renderowanym. Materiały mają określone ustawienia dla poszczególnych komponentów okna, np. ramy, skrzydła lub ramiaków.

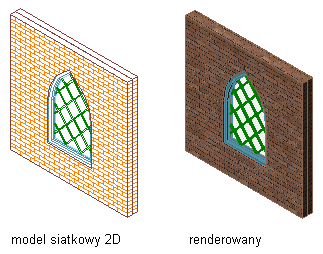

Okno w widokach siatkowym 2D i renderowanym
zestaw narzędzi AutoCAD Architecture 2024 dostarcza wiele wstępnie zdefiniowanych materiałów przeznaczonych do wszystkich typowych zastosowań projektowych i zawierających ustawienia dla okien. Można użyć tych predefiniowanych materiałów lub zmodyfikować je do określonych projektów. Istnieje także możliwość tworzenia własnych materiałów. W przypadku tworzenia materiału, który ma być używany tylko dla okien, zaleca się nadanie mu odpowiedniej nazwy, np. Okno — rama drewniana lub Parapet okna — marmur.
Zakończenia okien
Do okien zaczepionych do ściany można stosować style zakończeń. Kształty zakończeń otworów w ścianie definiuje się w stylu ściany i są one właściwością ściany.
