Symbol spoiny obsługuje obecnie najnowsze wersje norm ISO (ISO 2553:2019) i JIS (JIS Z 3021:2016).
Dzięki dodaniu obsługi nowych wersji norm ISO 2553:2019, ISO 4063:2009 i JIS Z 3021:2016 można opisywać dokumenty utworzone w programie AutoCAD Mechanical, korzystając z najnowszych wersji symboli spoin.
Uwaga: W zestawie narzędzi AutoCAD Mechanical nadal są obsługiwane wszystkie starsze wersje i możliwe jest otwieranie, edytowanie i zapisywanie dokumentów utworzonych w poprzednich wersjach bez aktualizacji normy spawania. Zapisanie nowej wersji symboli spoin w starszym formacie pliku spowoduje przekształcenie symbolu spoiny w blok.
Okno dialogowe Opcje
W zestawie narzędzi programu AutoCAD Mechanical 2022 nowa wersja normy ISO lub JIS jest używana jako domyślna norma w nowym rysunku. Po otwarciu starszego rysunku norma domyślna zostanie zmieniona na starą wersję normy. Wersję normy można zmienić w oknie dialogowym Opcje.

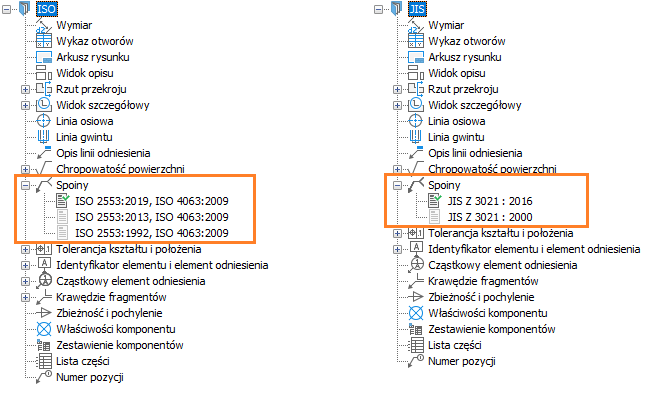

Okno dialogowe Ustawienia spoiny
W oknie dialogowym Ustawienia spoiny są wyświetlane najnowsze wersje norm ISO i JIS. Odpowiednie symbole spoin i podkładek spawalniczych są również dostępne w filtrze Symbol.

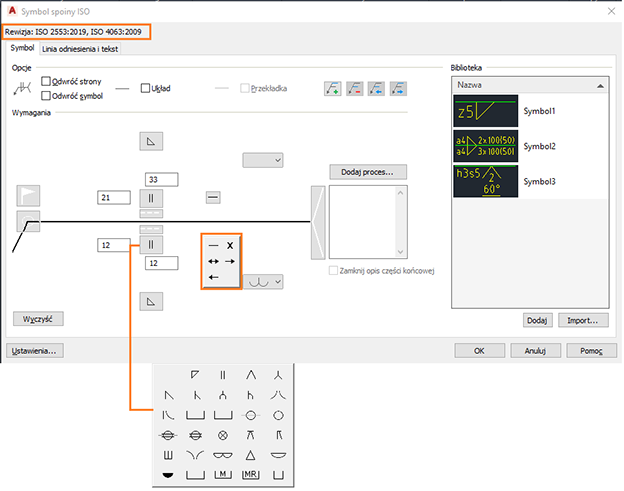

Okno dialogowe Symbol spoiny
Okno dialogowe Symbol spoiny zawiera nowy opis spoiny i zmiany symboli podstawowych i dodatkowych.

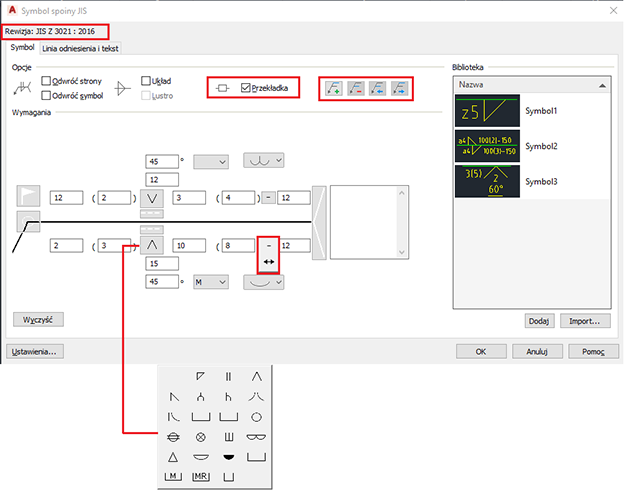

Dodatkowo w oknie dialogowym Symbol spoiny JIS znajduje się nowy odstęp oraz elementy sterujące do obsługi wielu linii odniesienia.

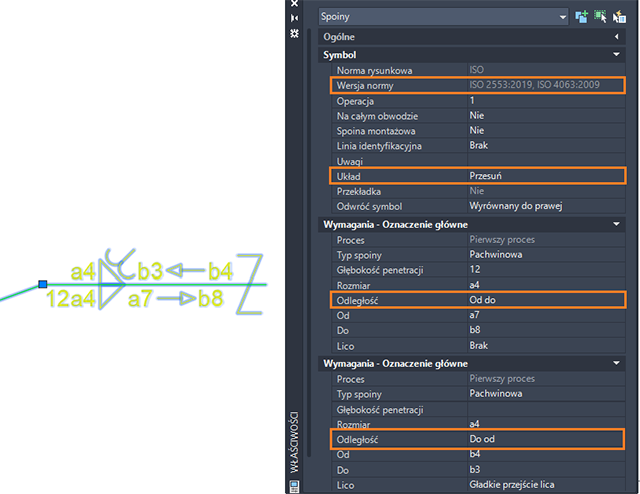

Paleta Właściwości
Na palecie Właściwości można wyświetlić i zmodyfikować wszystkie właściwości symbolu spoiny.
