Można użyć tej funkcji do generowania zestawień komponentów dla rysunków programu AutoCAD i Zestaw narzędzi AutoCAD Mechanical bez zestawień komponentów.
Co to jest ręczna lista części?
Ręczną listą części nazywana jest lista części, która została wprowadzona ręcznie. Poniżej przedstawiono przykłady ręcznych list części:
- Użytkownik tworzy tabelę i ręcznie wprowadza nazwy części i zespołów.
- Użytkownik tworzy listę elementów jako bloki i ręcznie wprowadza nazwy części i zespołów jako atrybuty bloków.
- Użytkownik rysuje listę części liniami i wprowadza nazwy części i zespołów jako tekst wielowierszowy.
- Użytkownik wprowadza listę części w arkuszu kalkulacyjnym programu Microsoft Excel.
Jakie operacje można wykonać w programie Zestaw narzędzi AutoCAD Mechanical względem rysunków z ręcznymi listami elementów?
W przypadku rysunków, dla których listy elementów w rysunkach zespołów zostały wprowadzone ręcznie, za pomocą narzędzi migrowania list elementów w programie Zestaw narzędzi AutoCAD Mechanical można:
- Analizować projekt rysunku.
- Wygenerować zestawienia komponentów na podstawie ręcznych list elementów.
- Zastąpić ręczną listę elementów listami części elementów programu Zestaw narzędzi AutoCAD Mechanical.
Uwaga:
Jeśli lista części ma postać arkusza kalkulacyjnego Microsoft Excel, narzędzia wygenerują zestawienie komponentów, ale nie umieszczą listy części w rysunku.

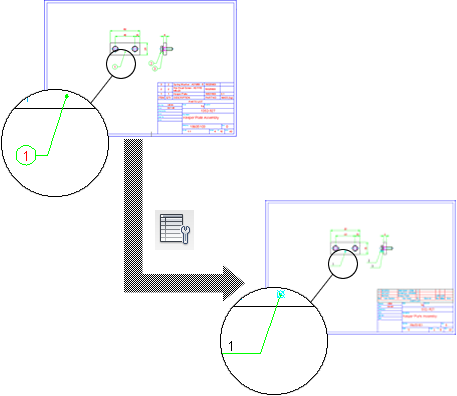

- Zastąpić ręcznie narysowane numery pozycji numerami pozycji programu Zestaw narzędzi AutoCAD Mechanical.
Uwaga: Migrowanie numerów pozycji jest opcjonalne i w razie potrzeby można je pominąć.
- Umieścić punkty informacyjne w celu oznaczenia geometrii jako części i zespołów.
Uwaga:
- Za pomocą narzędzi migracji można umieścić punkty informacyjne w odpowiednim miejscu tylko wtedy, jeśli rysunek zawiera numery pozycji. Jeśli nie, narzędzia umieszczą punkt informacyjny obok ramki rysunkowej.
- Jeśli rysunek zawiera części znormalizowane, przed migracją znajdują się w nim punkty informacyjne (automatycznie wstawiane z częściami znormalizowanymi). Gdy części znormalizowane są wyświetlane na ręcznej liście elementów, proces migracji dodaje do nich inny zestaw punktów informacyjnych. Oryginalne punkty informacyjne są odfiltrowywane z zestawienia komponentów.
- Zastępuje ramki rysunkowe nieutworzone za pomocą polecenia AMTITLE ramkami rysunkowymi AMTITLE.
Jeśli rysunki będą częścią projektu, w którym każda część i podzespół są rysowane w osobnym pliku DWG, na etapie generowania zestawień komponentów działanie narzędzi migracji nie zostanie zatrzymane. Ich działanie będzie kontynuowane i będą dalej wyszukiwane hierarchiczne relacje między rysunkami oraz będą tworzone połączenia między zestawieniami komponentów z zastosowaniem procesu roboczego dołączania zestawienia komponentów.
Jeśli rysunek projektu nie został utworzony w programie Zestaw narzędzi AutoCAD Mechanical (na przykład rysunek programu AutoCAD), narzędzia migracji pozwalają na wykonanie także następujących operacji:
- Przeprowadzenie migracji wszystkich rysunków projektu do formatu programu Zestaw narzędzi AutoCAD Mechanical.
(Rysunek jest migrowany, tak aby mógł przechowywać zestawienie komponentów).
- Przeprowadzenie migracji wszystkich ramek rysunkowych do ramek rysunkowych AMTITLE.
