Style przekroju w Zestaw narzędzi AutoCAD Mechanical — informacje

Styl przekroju to nazwana kolekcja ustawień, które sterują wyglądem linii i etykiet przekroju utworzonych za pomocą polecenia AMSECTIONLINE. Określają również wygląd widoków przekroju w dokumentacji modelu.

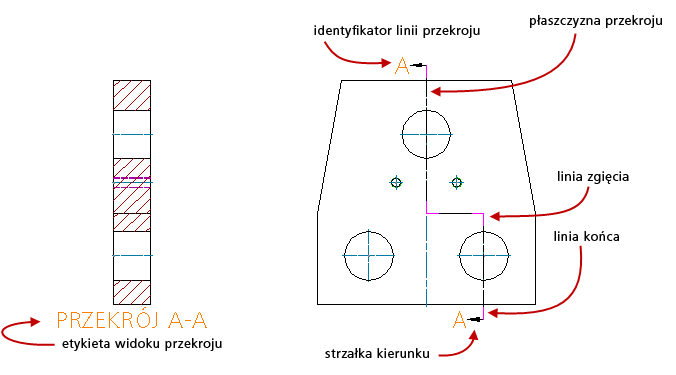

Style przekroju sterują wyglądem następujących elementów:
  • Etykiety rzutu przekroju
  • Identyfikatory linii przekroju
  • Linie reprezentujące płaszczyzny cięcia
  • Segmenty linii stosowane do końców i zagięć
  • Strzałki kierunku
  • Kreskowanie (tylko dokumentacja modelu)

Style przekroju sterują również domyślną zawartością tekstową etykiet przekroju.

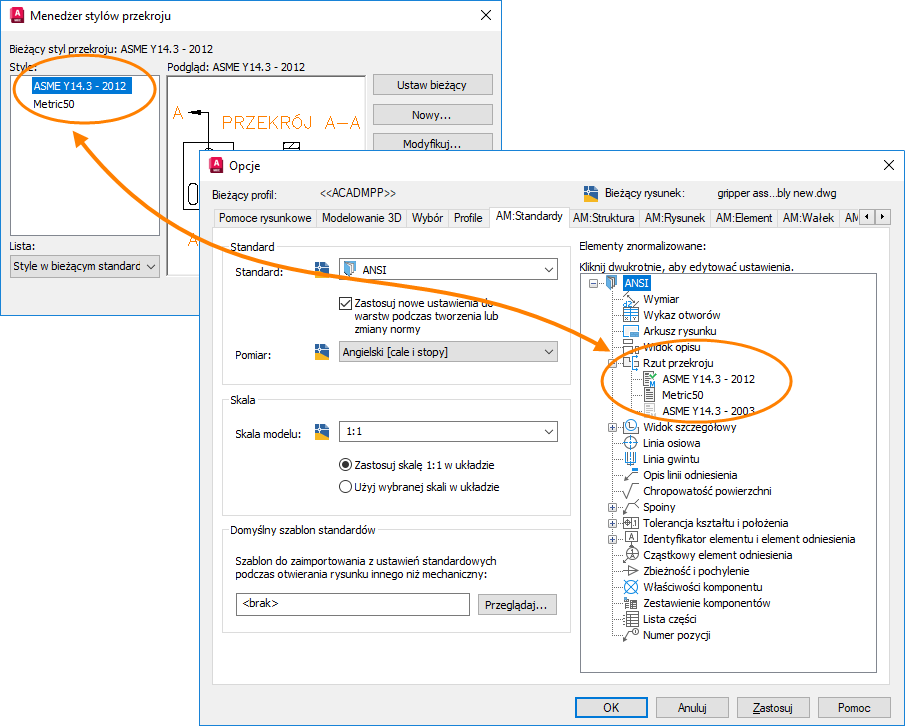

Ustawienia sterujące wyglądem obiektów Zestaw narzędzi AutoCAD Mechanical są zapisywane w nazwanej kolekcji ustawień określanej jako norma rysunkowa. Style przekroju są zapisywane wraz z normą rysunkową i są traktowane jako wersje normy rysunkowej.

Style przekroju programu AutoCAD są oznaczone ikoną . Style przekroju Zestaw narzędzi AutoCAD Mechanical są oznaczone ikoną . Tylko style przekroju Zestaw narzędzi AutoCAD Mechanical mogą dziedziczyć ustawienia tekstu i linii odniesienia z głównych ustawień normy rysunkowej.

Uwaga: Jeśli plik rysunku zostanie zapisany w formacie programu AutoCAD Mechanical 2013, style przekroju programu AutoCAD Mechanical zostaną przekształcone do stylów przekroju programu AutoCAD.

Gdy rozmiar tekstu etykiet linii przekroju i przekroju ma ustawienie „Jak NazwaBieżącejNormyRysunkowej”, automatycznie przyjmuje wysokość tekstu większą o jeden rozmiar od ustawienia głównego wysokości bazowej. Etykiety linii przekroju i przekroju stają się większe niż tekst wymiarowy oraz tekst opisów i symboli. W przypadku zmodyfikowania ustawień głównych rozmiar tekstu etykiet linii przekroju i widoków przekroju jest aktualizowany automatycznie.

Nowe style przekroju tworzone z poziomu Menedżera stylu przekroju są tworzone jako style przekroju programu AutoCAD. Nigdy jako style przekroju Zestaw narzędzi AutoCAD Mechanical. Style przekroju Zestaw narzędzi AutoCAD Mechanical są częścią normy rysunkowej i są tworzone automatycznie.

Linie przekroju utworzone za pomocą polecenia AMSECTIONLINE oraz przekroje dokumentacji modelu są zawsze zgodne z bieżącym stylem przekroju określonym jako część normy rysunkowej. W związku z tym zarówno obiekty utworzone za pomocą polecenia AMSECTIONLINE, jak i przekroje dokumentacji modelu są zgodne z ustawieniami tej samej normy rysunkowej.

Obsługiwane normy rysunkowe
