Symbole zbieżności i pochylenia odzwierciedlają stopień zbieżności i pochylenia jako stosunki, wartości procentowe lub kody, takie jak znaki alfabetu Morse'a.
Symbol
oznacza zbieżność, a symbol
— pochylenie.
| Symbol | Legenda |
|---|---|
 |
|
Zestaw narzędzi AutoCAD Mechanical może stwierdzić, czy opisywany obiekt jest pochyleniem czy zbieżnością, i automatycznie obliczyć wartość pochylenia/zbieżności. Aby Zestaw narzędzi AutoCAD Mechanical mógł to wykonać, należy wybrać linię bazową i dołączyć symbol do obiektu pochylenia/zbieżności, gdy Zestaw narzędzi AutoCAD Mechanical wyświetli stosowny monit. Jeśli linia bazowa nie zostanie wybrana, Zestaw narzędzi AutoCAD Mechanical uzna, że pochylenie zostanie określone ręcznie.

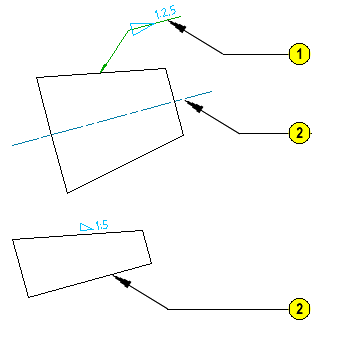

Gdy wybierzesz obiekt zbieżności/pochylenia, w obszarze rysunku pojawi się podgląd symbolu. Orientacja symbolu wraz z ruchem krzyży nitkowych zmienia się automatycznie. Można umieścić symbol z linią odniesienia (typowe w przypadku symbolu zbieżności) lub bez linii odniesienia, wzdłuż pochylenia (typowe w przypadku symbolu pochylenia).
Gdy po wyświetleniu monitu przez Zestaw narzędzi AutoCAD Mechanical użytkownik wybierze prawidłową linię bazową, Zestaw narzędzi AutoCAD Mechanical automatycznie wyrówna linię odniesienia symboli zbieżności do linii bazowej, tak aby były równoległe. Jeśli nie wybierzesz linii bazowej, możesz ręcznie wyrównać linię odniesienia i wybrać z listy odpowiedni symbol po umieszczeniu symbolu w obszarze rysunku.
Zestaw narzędzi AutoCAD Mechanical umożliwia wybieranie specjalnych znaków z listy rozwijanej (na przykład symbolu stopnia) i wstawianie ich do tekstu wymiaru. Opcjonalnie możesz wyświetlić tekst wymiarowy jako teoretycznie dokładną wartość.
Automatyczne obliczanie pochylenia jest dostępne jedynie w czasie tworzenia symbolu. Zestaw narzędzi AutoCAD Mechanical domyślnie wyświetla obliczoną wartość, ale można ją zastąpić. Po zastąpieniu obliczona wartość jest wciąż dostępna za pośrednictwem listy rozwijanej. Ta funkcja pozwala w razie potrzeby przywrócić obliczoną wartość. Menu rozwijane nie jest dostępne podczas edycji symbolu już umieszczonego w obszarze rysunku.
W Zestaw narzędzi AutoCAD Mechanical symbole zbieżności i pochylenia są automatycznie obliczane podczas tworzenia lub edycji symbolu zbieżności i pochylenia. Obliczenia zbieżności i pochylenia są zawsze zachowywane po wybraniu linii bazowej do obliczeń. Podczas tworzenia lub edycji symbolu można zrezygnować z tworzenia symboli obliczeniowych lub ręcznie edytować obliczoną wartość. Tekst <Oryginalna> jest wyświetlany obok wskaźnika zbieżności i pochylenia.
Obsługiwane normy rysunkowe
- ASME Y14.5M -1994
- BSI ISO 3040 - 1990
- CSN ISO 3040- 1994
- DIN 406 Part 11 - 1992
- GB 4458.4 - 2003
- GB/T 15754 - 1995
- ISO 3040:2016(E)
- ISO 3040:2009(E)
- JIS B 0001-2000
