ClarkCountySidewalk

Za pomocą podzespołu ClarkCountySidewalk wstawiane są połączenia chodnika betonowego z wewnętrznymi i zewnętrznymi bulwarami trawiastymi opartymi na normie chodnika hrabstwa Clark. Chodnik znajduje się nad warstwą żwiru.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Szerokość chodnika	Szerokość chodnika	Liczbowy	6.0 stopy 1.8 m
Grubość chodnika	Grubość chodnika	Liczbowy	0,33 stopy 0,1 m
Użyj żwiru	Użyj żwiru	Tak/Nie	Tak
Grubość żwiru	Grubość żwiru	Liczbowy	0,17 stopy 0.05 m
Nachylenie chodnika	Nachylenie chodnika	Liczbowy, dodatni	1.5%
Szerokość bulwaru wewnętrznego	Szerokość bulwaru wewnętrznego	Liczbowy	1 stopa 0,3 m
Szerokość bulwaru zewnętrznego	Szerokość bulwaru zewnętrznego	Liczbowy	1 stopa 0,3 m

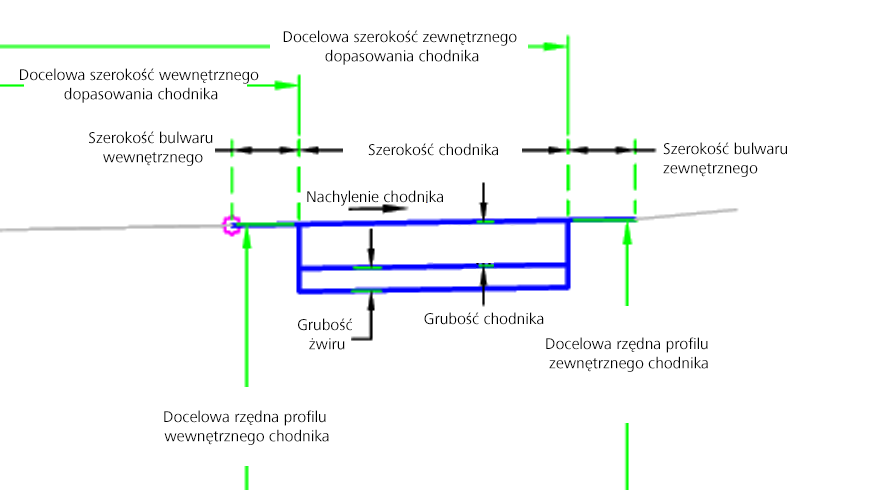

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Wewnętrzne dopasowanie chodnika	Może posłużyć do zastąpienia wewnętrznej szerokości bulwaru. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Zewnętrzne dopasowanie chodnika	Może posłużyć do zastąpienia szerokości chodnika. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Profil wewnętrzny chodnika	Może posłużyć do zastąpienia rzędnej chodnika wewnętrznego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Profil zewnętrzny chodnika	Może posłużyć do zastąpienia rzędnej chodnika zewnętrznego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Przy danym nachyleniu połączenia chodnika oraz wewnętrznego i zewnętrznego pasa trawnika są wstawiane na zewnątrz od punktu dołączenia. Można pominąć pasy trawnika poprzez ustawienie ich zerowej szerokości. Jeżeli ustawiono parametry uwzględniające żwir, jest on tworzony pod chodnikiem.

Różne szerokości elementów można uzyskać, dołączając elementy do linii trasowania odsunięcia. Ponadto nachylenie poprzeczne chodnika można uzyskiwać automatycznie poprzez powiązanie z profilem odsunięcia.

Działanie w trybie układu

W trybie układu podzespół wyświetla bulwary i chodnik w oparciu o podane parametry wejściowe.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P2	Sidewalk_In	Wewnętrzna krawędź chodnika
P3	Sidewalk_Out	Zewnętrzna krawędź chodnika
P7	Btm-SW-CSBC-IN	Wewnętrzny punkt dna żwiru
P6	Btm-SW-CSBC-OUT	Zewnętrzny punkt dna żwiru
L1, L3	Top, Datum	Górna powierzchnia bulwaru
L2	Top, Sidewalk	Górna powierzchnia chodnika
L6, L9	Rzędna odniesienia
S1	Sidewalk	Obszar chodnika
S2	CSBC-SW	Obszar żwiru pod chodnikiem
