ShoulderRoundedTarget

Podzespół ShoulderRoundedTarget umożliwia zaokrąglanie pobocza.

Pobocze jest mierzone od punktu dołączenia do punktu przecięcia pionowego (PVI) zaokrąglania. Jeśli odległość między punktem przecięcia pionowego (PVI) i powierzchnią docelową nie jest wystarczająca do zapewnienia krzywej zaokrąglenia, wartość krzywej zaokrąglenia jest redukowana tak, aby można je było dopasować. Istnieje możliwość zdefiniowania geometrii zaokrąglonego pobocza.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.

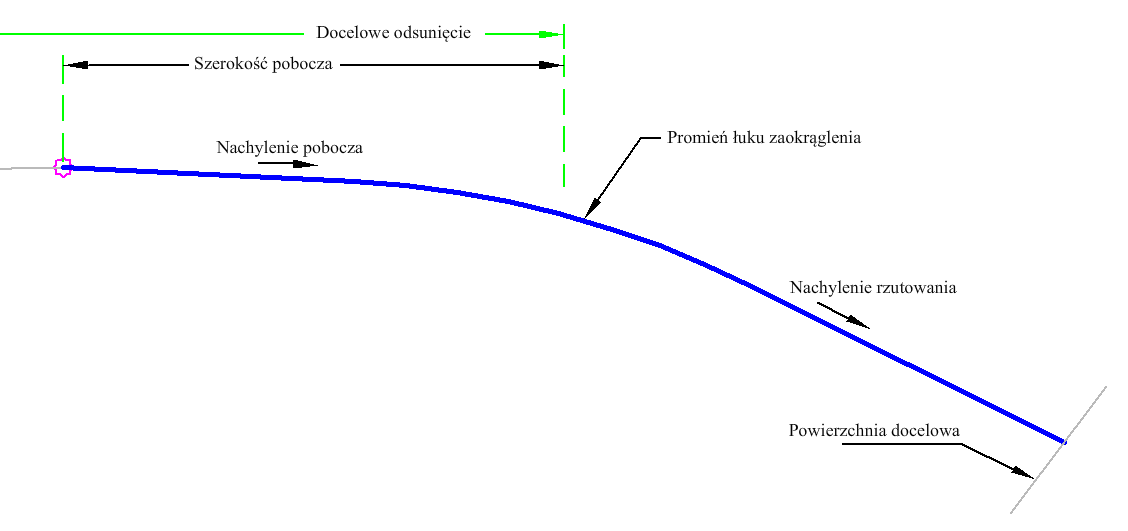

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawy
Nachylenie pobocza	Nachylenie pobocza.	Liczbowy	-5 (%)
Nachylenie rzutowania	Nachylenie rzutowania skarpy.	Liczbowy, dodatni	2 (: 1)
Krzywa zaokrąglenia	Określa wartość dla długości.	Liczbowy, dodatni	2,5 stopy 0,75 m
Szerokość pobocza	Szerokość od punktu dołączenia do punktu zawiasu pobocza.	Liczbowy, dodatni	5 stóp 1,5 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Opcja
Docelowe odsunięcie	Może posłużyć do zastąpienia szerokości pobocza i połączenia szerokości pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Punkt przecięcia pionowego (PVI) zaokrąglonej krzywej jest obliczany przy użyciu parametrów wejściowych lub, jeśli jest ustawiony, obiektu docelowego odsunięcia. Następnie obliczane jest połączenie tymczasowego rzutowania. Następnie obliczana jest krzywa, a pozostałe punkty i połączenia są dodawane do podzespołu.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące pobocze.

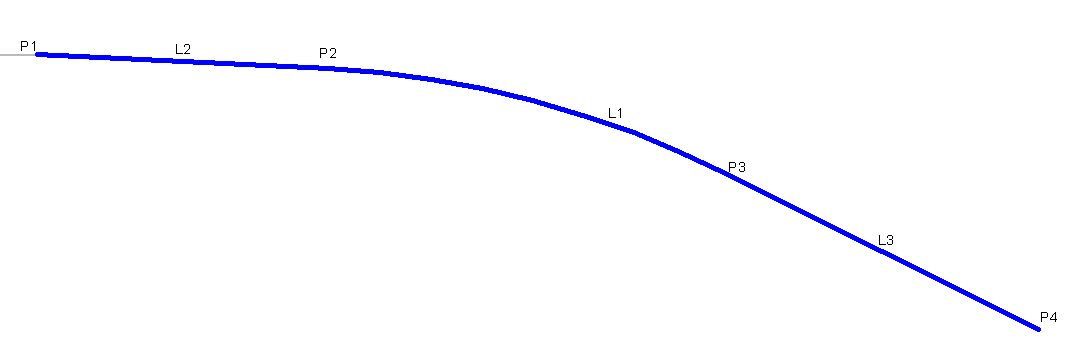

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Góra, Zawias
P4	Rzutowanie, Góra
L1–L3	Góra
