Jest to podzespół ogólnego przeznaczenia umożliwiający wydłużenie połączenia o danym nachyleniu i odległości ugięcia (odchylenia) pionowego.
Podczas tworzenia modelu korytarza można podać profil dla ugięcia pionowego.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi połączenia. Podzespół może być wstawiany w lewym lub prawym kierunku od punktu dołączenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy / Prawy |
Prawo |
| Użyj nachylenia przechyłki |
Określa zastosowanie nachylenia przechyłki |
Lista wyboru | Nie |
| Kierunek nachylenia |
Określa, czy połączenie nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru | Z dala od korony |
|
Nachylenie |
Nachylenie połączenia w % lub jako x : 1. |
Liczbowy , dodatni, niezerowy |
2 (%), (lub 2:1) |
|
Ugięcie pionowe |
Dodatnie lub ujemne ugięcie pionowe pomiędzy początkiem i końcem połączenia. |
Liczbowy. niezerowy |
3.0 m 10.0 stóp |
|
Kody punktu |
Lista kodów powierzchni przypisywanych do zewnętrznej krawędzi połączenia. |
Ciąg oddzielony przecinkiem |
P2 |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza do powierzchni. |
Tak/Nie |
Nie |
|
Wykorzystaj przechyłkę |
Określa zastosowanie nachylenia przechyłki do pobocza |
Lista wyboru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Zewnętrzny pas ruchu, d) Wewnętrzny pas ruchu, e) Brak |
Brak |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
|
|---|---|---|
|
Ugięcie pionowe |
Można używać do zastąpienia stałej wartości Ugięcie pionowe i łączenia końca połączenia z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie
Połączenie dodawane jest od punktu dołączenia w kierunku wstawienia przy określonym nachyleniu aż do osiągnięcia określonej rzędnej. Jeśli w czasie wykonywania określono nazwę profilu, ugięcie pionowe jest dopasowywane do rzędnej profilu.
Ten podzespół uwzględnia opcjonalny parametr wejściowy pod nazwą Użyj nachylenia przechyłki, który umożliwia określenie użycia nachylenia przechyłki dla pobocza. Istnieją następujące ustawienia tego parametru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Zewnętrzny pas ruchu, d) Wewnętrzny pas ruchu, e) Brak. Domyślnym ustawieniem jest Brak.
Działanie w trybie układu
W trybie układu przez podzespół jest wyświetlane połączenie o określonym nachyleniu i ugięciu pionowym.
Punkt, połączenie i kody kształtu
Brak.

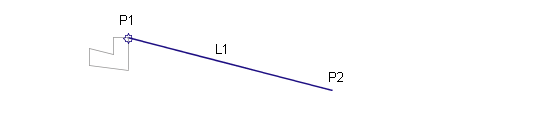

Schemat kodowania
