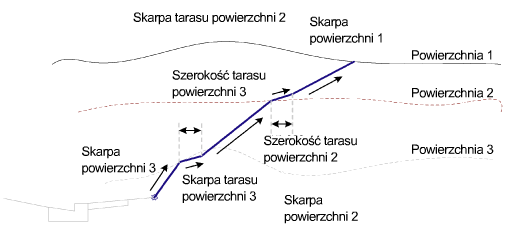

Ten podzespół umożliwia określenie trzech warstw powierzchni oraz skarp wykopu dla każdego typu materiału.
W trakcie zmiany typów można również wstawić taras.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy / Prawy | Prawo |
| Skarpa wykopu powierzchni 1 | Skarpa przeznaczona do użycia z materiałem powierzchni 1 | Liczbowy, dodatni | 4 (:1) |
| Szerokość tarasu powierzchni 2 | Określa szerokość tarasu między powierzchniami 1 i 2 (zero oznacza pominięcie) | Liczbowy, dodatni | 0 |
| Skarpa tarasu powierzchni 2 | Określa skarpę tarasu opcjonalnego | Liczbowy, dodatni | 4 (:1) |
| Skarpa wykopu powierzchni 2 | Skarpa przeznaczona do użycia z materiałem powierzchni 2 | Liczbowy, dodatni | 2 (:1) |
| Szerokość tarasu powierzchni 3 | Określa szerokość tarasu między powierzchniami 1 i 2 (zero oznacza pominięcie) | Liczbowy, dodatni | 0 |
| Skarpa tarasu powierzchni 3 | Określa skarpę tarasu opcjonalnego | Liczbowy, dodatni | 4 (:1) |
| Skarpa wykopu powierzchni 3 | Skarpa przeznaczona do użycia z materiałem powierzchni 3 | Liczbowy, dodatni | 1 (:1) |
| Nachylenie nasypu | Nachylenie połączenia rzutowania w warunku nasypu | Liczbowy, dodatni | 4 (:1) |
| Umieść materiał wyłożenia | Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. | Ciąg | Brak |
| Limit nachylenia 1 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 1 : 1 |
| Grubość materiału 1 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 12 cali |
| Nazwa materiału 1 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 2 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 2 : 1 |
| Grubość materiału 2 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 6 cali |
| Nazwa materiału 2 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 3 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 4 : 1 |
| Grubość materiału 3 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 4 cali |
| Nazwa materiału 3 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Powierzchnia 1 | Istniejąca górna powierzchnia gruntu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Wymagany |
| Powierzchnia 2 | Pierwsza podpowierzchnia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Opcja |
| Powierzchnia 3 | Druga podpowierzchnia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Opcja |
Parametry wyjściowe
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Odsunięcie rzutowania | Odsunięcie punktu rzutowania | Liczbowy | Odsunięcie rzutowania |
| Rzędna rzutowania | Rzędna punktu rzutowania | Liczbowy | Rzędna rzutowania |
Zachowanie
W warunkach nasypu połączenie rzutowania zostaje, razem ze skarpą, wstawione na powierzchnię 1 na podstawie parametru wejściowego skarpy nasypu. W warunkach wykopu podzespół najpierw sprawdza i ocenia, czy znajduje się ono poniżej powierzchni 3 poprzez zastosowanie skarpy powierzchni 3 i kontrolę pod kątem punktów przecięcia. Ten proces zostaje powtórzony dla każdej dodatkowej powierzchni. Opcjonalnie pomiędzy powierzchniami można dodać dodatkowe przejścia przy zmianie powierzchni. Zostanie użyta szerokość tarasu oraz skarpa dla powierzchni, która została przecięta.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
Ten podzespół jest wyświetlany w trybie układu, z zastosowaniem parametrów wejściowych dla Skarpy powierzchni 1 i Skarpy nasypu.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt, połączenie lub kształt | Kody | Opis |
|---|---|---|
| P1 | Zawias, Zawias_Odcięta lub Zawias_Rzędna | Punkt zawiasu. Parametr Zawias_Odcięta używany jest, gdy połączenie rzutowania ma nachylenie wznoszące, a parametr Zawias_Rzędna, gdy ma ono nachylenie opadające. |
| P2 | Rzutowanie, Rzutowanie_Wykop lub Rzutowanie_Nasyp | Punkt rzutowania |
| P3-P6 | Rzutowanie, Rzutowanie_Wykop | Punkt rzutowania |
| L1 | Góra, Rzędna odniesienia, Połączenie_Nachylenia | |
| L1 | Rzutowanie, Rzutowanie_Wykop | Połączenie rzutowania sekcji wykopu |
| L1 | Rzutowanie, Rzutowanie_Nasyp | Połączenie rzutowania sekcji nasypu |
| L2-L5 | Góra, Rzędna odniesienia, Połączenie_Nachylenia, Rzutowanie_Wykop | Połączenie dla skarp przez powierzchnie |
| L-ostatni | Góra, Rzędna odniesienia, Rzutowanie, Rzutowanie Wykop | Ostatnie połączenie |

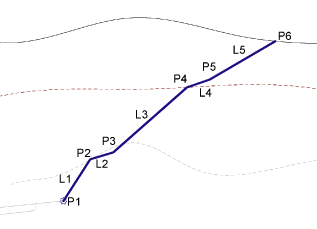

Schemat kodowania
