SideSlopeCutDitch

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

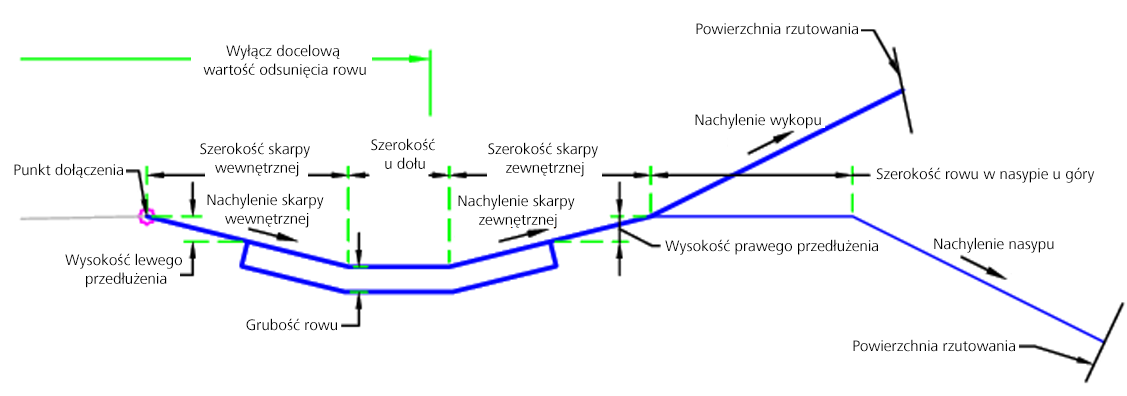

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Połączenie rzutowania	Uwzględnia lub pomija połączenie rzutowania	Tak/Nie	Tak
Kod kształtu wyłożenia rowu	Steruje kodem kształtu wyłożenia rowu	Ciąg	Beton
Grubość rowu	Grubość materiału rowu	Liczbowy, dodatni	0,5 stopy 0.15 m
Użyj rowu w nasypie	Określa, czy rów jest tworzony w warunku nasypu	Tak/Nie	Tak
Szerokość skarpy zewnętrznej	Szerokość połączenia skarpy zewnętrznej rowu (tylko dla wykopu).	Liczbowy, dodatni	4 stopy 1,2 m
Nachylenie skarpy zewnętrznej	Nachylenie połączenia skarpy zewnętrznej rowu (tylko dla wykopu)	Liczbowy	4 ( : 1 )
Szerokość dolna	Szerokość spodu rowu	Liczbowy, dodatni	2 stopy 0,6 m
Szerokość skarpy wewnętrznej	Szerokość połączenia skarpy wewnętrznej rowu (tylko dla wykopu).	Liczbowy, dodatni	4 stopy 1,2 m
Nachylenie skarpy wewnętrznej	Nachylenie połączenia skarpy wewnętrznej rowu (tylko dla wykopu)	Liczbowy	4 ( : 1 )
Nachylenie nasypu	Nachylenie połączenia rzutowania dla nasypu	Liczbowy	4 ( : 1 )
Nachylenie wykopu	Nachylenie połączenia rzutowania dla wykopu	Liczbowy	4 ( : 1 )
Wysokość prawego przedłużenia	Odległość do początku wyłożenia prawej strony kanału	Liczbowy, dodatni	0,5 stopy 150 mm
Szerokość rowu w nasypie u góry	Szerokość połączenia rowu w nasypie u góry	Liczbowy, dodatni	3 stopy 1 m
Wysokość lewego przedłużenia	Odległość do początku wyłożenia lewej strony kanału	Liczbowy, dodatni	0,5 stopy 150 mm

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Wymagany
Pomiń rów	Może posłużyć do wyłączenia tworzenia rowu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Rzędna punktu zawiasu sprawdzana jest w stosunku do powierzchni docelowej w celu określenia, czy sekcja znajduje się w warunku wykopu czy nasypu.

Jeżeli parametry wymagają rowu, jest on tworzony przy użyciu parametrów wejściowych. W przypadku znalezienia wartość opcji Pomiń rów nie zostanie utworzony. Wyłożenie rowu jest tworzone, jeżeli grubość rowu jest większa od 0. Jeżeli rów jest w nasypie, stosowana jest szerokość rowu w nasypie u góry.

Punkt zawiasu rowu jest sprawdzany względem powierzchni docelowej w celu określenia, czy przekrój jest w warunku wykopu czy nasypu. Następnie, za pomocą odpowiednich wartości parametrów Nachylenie nasypu i Nachylenie wykopu, tworzone jest połączenie rzutowania.

Jeżeli rów nie jest wymagany, połączenie rzutowania jest tworzone za pomocą odpowiednich wartości parametrów Nachylenie nasypu i Nachylenie wykopu.

Działanie w trybie układu

W trybie układu ten podzespół rysuje początkowe nachylenie nasypu na 5 jednostek.

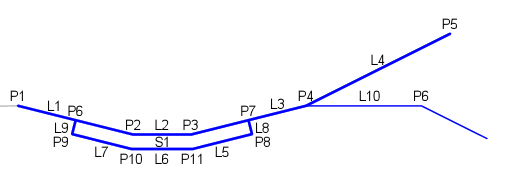

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P2	Ditch_In	Wewnętrzny punkt rowu
P3	Ditch_Out	Zewnętrzny punkt rowu
P4	Hinge, Hinge_Cut, Hinge_Fill	Punkt zawiasu, wykop lub nasyp
P5	Daylight, Daylight_Cut	Punkt rzutowania w wykopie
P6	Hinge, Hinge_Fill	Punkt zawiasu w nasypie
P7	Daylight, Daylight_Fill	Punkt rzutowania w nasypie
P8–P11	DitchBottom	Dno rowu
L1–L3, L10	Top, Ditch	Szczyt rowu
L4	Top, Daylight, Daylight_Cut	Połączenie rzutowania w wykopie
L5–L7	Datum, Ditch_Bottom	Dno rowu
L11	Top, Daylight, Daylight_Fill	Połączenie rzutowania w nasypie
S1	Kod kształtu wyłożenia rowu	Wartość wprowadzona przez użytkownika
