PołączSzerokośćINachylenie

Jest to podzespół ogólnego przeznaczenia umożliwiający dodanie połączenia powierzchni przez określenie jego szerokości i nachylenia.

Nachylenie może być dane w % lub jako stosunek x : 1. Podczas budowy modelu korytarza można użyć linii trasowania, by umożliwić utworzenie zmiennej szerokości i nachylenia.

Dołączenie

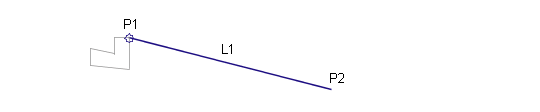

Punkt dołączenia znajduje się na wewnętrznej krawędzi połączenia. Podzespół może być wstawiany w lewym lub prawym kierunku od punktu dołączenia.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy / Prawy	Lewo
Szerokość	Szerokość pasa od odsunięcia krawędzi wewnętrznej do odsunięcia krawędzi zewnętrznej.	Liczbowy, dodatni	3.0 10.0 stóp
Użyj nachylenia przechyłki	Określa zastosowanie nachylenia przechyłki	Lista wyboru	Nie
Kierunek nachylenia	Określa, czy połączenie nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony	Lista wyboru	Z dala od korony
Nachylenie	Nachylenie połączenia (w %). Ujemne nachylenia biegną w dół, w kierunku wstawienia.	Liczbowy	2 (%), (lub 2:1)
Kody punktu	Lista kodów powierzchni przypisywanych do zewnętrznej krawędzi połączenia.	Ciąg oddzielony przecinkiem	P2
Kody połączeń	Lista kodów powierzchni przypisywanych do połączenia.	Ciąg oddzielony przecinkiem	Góra, Rzędna odniesienia
Omiń połączenie	Ten parametr umożliwia dodanie lub usunięcie łącza do powierzchni.	Tak/Nie	Nie
Wykorzystaj przechyłkę	Określa zastosowanie nachylenia przechyłki do pobocza	Lista wyboru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Zewnętrzny pas ruchu, d) Wewnętrzny pas ruchu, e) Brak	Brak

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Szerokość	Można używać do zastąpienia stałej wartości parametru Szerokość połączenia i łączenia końca połączenia z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Nachylenie %	Można używać do zastąpienia stałej wartości Nachylenie % i łączenia końca połączenia z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja

Parametry wyjściowe

Parametr	Opis	Rodzaj
Odsunięcie początku	Dodatnie lub ujemne odsunięcie początku połączenia.	Liczbowy
Rzędna początkowa	Rzędna początku połączenia.	Liczbowy
Odsunięcie końcowe	Dodatnie lub ujemne odsunięcie końca połączenia.	Liczbowy
Rzędna końcowa	Rzędna końca połączenia.	Liczbowy

Zachowanie

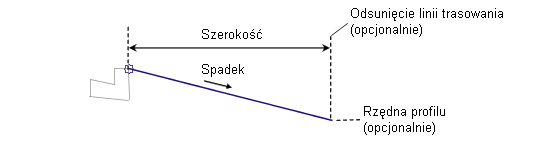

Połączenie o określonym nachyleniu i szerokości jest dodawane od punktu dołączenia w kierunku wstawiania. Jeśli podczas modelowania korytarza, do szerokości przypisana zostanie nazwa linii trasowania odsunięcia, szerokość pasa zmieni się, by dopasować odsunięcie linii trasowania. Jeśli do nachylenia jest przypisana nazwa profilu, nachylenie jest modyfikowane, by dopasować koniec połączenia do rzędnej profilu.

Ten podzespół uwzględnia opcjonalny parametr wejściowy pod nazwą Użyj nachylenia przechyłki, który umożliwia określenie użycia nachylenia przechyłki dla pobocza. Istnieją następujące ustawienia tego parametru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Zewnętrzny pas ruchu, d) Wewnętrzny pas ruchu, e) Brak. Domyślnym ustawieniem jest Brak.

Działanie w trybie układu

W trybie układu przez podzespół jest wyświetlane połączenie o określonym nachyleniu i szerokości.

Punkt, połączenie i kody kształtu

Brak.
