Nakładka Pas Rozdzielający Symetryczny

Dołączenie

Punkt dołączenia znajduje się w punkcie środkowym podstawy bariery.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Głębokość warstwy nałożonej	Grubość warstw nałożonych pasa rozdzielającego.	Liczbowy, dodatni	0.100 m 0.3 stopy
Tolerancja nachylenia	Dopuszczalna wartość odchyłki nachyleń pasa rozdzielającego (w %) od obliczonych, istniejących nachyleń: lewego i prawego.	Liczbowy, dodatni	5%
Lewe odsunięcie wewnętrzne	Odsunięcie początku warstwy przesunięcia pasa rozdzielającego po lewej stronie.	Liczbowy	0.0
Lewe wewnętrzne odsunięcie próbkowania	Odsunięcie wewnętrznego punktu próbkowania po lewej stronie. Nachylenie lewej strony obliczane jest na istniejącej powierzchni, pomiędzy punktami próbkowania.	Liczbowy	0.0
Lewe zewnętrzne odsunięcie próbkowania	Odsunięcie zewnętrznego punktu próbkowania po lewej stronie. Nachylenie lewej strony obliczane jest na istniejącej powierzchni pomiędzy punktami próbkowania.	Liczbowy	0.0
Prawe odsunięcie wewnętrzne	Odsunięcie początku warstwy przesunięcia pasa rozdzielającego po prawej stronie.	Liczbowy	0.0
Prawe wewnętrzne odsunięcie próbkowania	Odsunięcie wewnętrznego punktu próbkowania po prawej stronie. Nachylenie prawej strony obliczane jest na istniejącej powierzchni pomiędzy punktami próbkowania.	Liczbowy	0.0
Prawe zewnętrzne odsunięcie próbkowania	Odsunięcie zewnętrznego punktu próbkowania po prawej stronie. Nachylenie prawej strony obliczane jest na istniejącej powierzchni pomiędzy punktami próbkowania.	Liczbowy	0.0

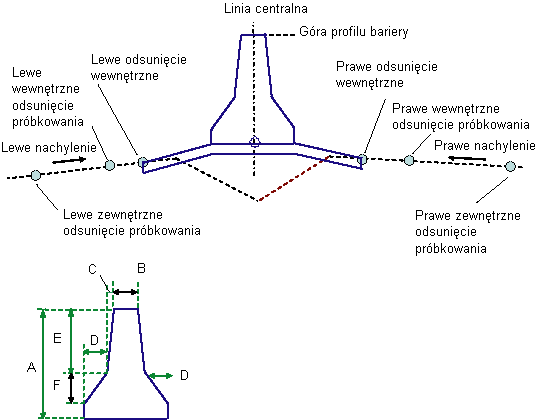

Wymiar A (mm lub cale)	Wysokość bariery od podstawy po wyższej stronie pasa rozdzielającego do góry bariery.	Liczbowy, dodatni	810 mm 32 in
Wymiar B (mm lub cale)	Jak pokazano na schemacie.	Liczbowy, dodatni	232 9 in
Wymiar C (mm lub cale)	Jak pokazano na schemacie.	Liczbowy, dodatni	59 mm 2 in
Wymiar D (mm lub cale)	Jak pokazano na schemacie.	Liczbowy, dodatni	125 mm 5 in
Wymiar E (mm lub cale)	Jak pokazano na schemacie.	Liczbowy, dodatni	557 mm 22 in
Wymiar F (mm lub cale)	Jak pokazano na schemacie.	Liczbowy, dodatni	178 mm 7 in

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Istniejąca powierzchnia	Nazwa powierzchni definiującej istniejącą jezdnię. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany
Góra bariery	Może być używany do łączenia góry bariery z rzędną profilu. Wymiar E może się zmieniać, co pozwala uzyskać obliczoną wysokość bariery. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Lewe odsunięcie wewnętrzne	Może być używany do obliczania odsunięcia lewego punktu wewnętrznego (lewego punktu wstawienia) od linii trasowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Lewe wewnętrzne odsunięcie próbkowania	Może być używany do obliczania odsunięcia lewego wewnętrznego punktu próbkowania od linii trasowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Lewe zewnętrzne odsunięcie próbkowania	Może być używany do obliczania lewego zewnętrznego punktu próbkowania od linii trasowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Prawe odsunięcie wewnętrzne	Może być używany do obliczania odsunięcia prawego punktu wewnętrznego od linii trasowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Prawe wewnętrzne odsunięcie próbkowania	Można używać do obliczania prawego wewnętrznego punktu próbkowania od linii trasowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Prawe zewnętrzne odsunięcie próbkowania	Może być używany do obliczania prawego zewnętrznego punktu próbkowania od linii trasowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny

Zachowanie

Po każdej stronie, pomiędzy punktami próbkowania obliczane jest lewe i prawe nachylenie.

Jeśli profil góry bariery nie jest dany:

Po każdej stronie obliczana jest linia, wydłużana od punktów wycięcia do osi przy użyciu nachyleń obliczonych na podstawie punktów próbkowania.
Jeśli rzędne przecięcia osi tymi dwoma liniami nie są identyczne, obniżane jest nachylenie pasa rozdzielającego po wyższej stronie, w celu dopasowania do strony niższej. Dopasowanie nie może przekroczyć Tolerancji nachylenia.
Jeśli wyższa strona została obniżona o wartość granicznej tolerancji nachylenia i obie strony nadal nie są połączone, podwyższana jest strona niższa. Jeśli wymagane dopasowanie jest nadal większe od Tolerancji nachylenia, następuje przerwanie pracy podzespołu, bez zapisu żadnego punktu, połączenia czy kształtu.

Jeśli profil góry bariery dany jest jako parametr docelowy:

Lewy i prawy punkt podstawy bariery obliczany jest na podstawie rzędnej profilu, przy użyciu danych wymiarów bariery.
Obliczane są nachylenia pomiędzy punktami podstawy bariery a punktami wewnętrznymi.
Jeśli różnica pomiędzy nachyleniem pasa rozdzielającego a istniejącym nachyleniem jest większa od tolerancji nachylenia po obu stronach, następuje przerwanie pracy podzespołu, bez zapisu żadnego punktu, połączenia czy kształtu.
W przeciwnym przypadku, dodawana jest geometria pasa rozdzielającego i bariery, zbudowana w oparciu o obliczone pozycje punktu podstawy bariery, z nachyleniami pasa rozdzielającego dopasowanymi w celu połączenia ich z punktami podstawy bariery.

Parametry wyjściowe

Brak

Działanie w trybie układu

W trybie układu pas rozdzielający i bariera rysowane są ze stałymi wymiarami, jak pokazano na poniższym schemacie. Jest to taki sam kształt, jak rysowany w trybie układu dla podzespołu Nakładka Pas Rozdzielający Asymetryczny.

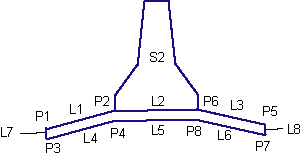

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1, P5	ETW	Początek wydłużenia pasa rozdzielającego u góry warstwy nałożonej
P3, P7	KJ_Warstwa_nałożona	Początek wydłużenia pasa rozdzielającego u dołu warstwy nałożonej
Wszystkie punkty bariery	Bariera
L1–L3	Góra	Odsłonięta góra warstw nałożonych
L4–L8	Warstwa nałożona
Wszystkie połączenia bariery	Bariera
S1	Warstwa nałożona
S2	Bariera
