RailSingleTrackCANT

Zamocowanie

Domyślnie punkt zamocowania znajduje się w linii środkowej między nimi. Tor można przesunąć względem tego punktu przy użyciu parametrów podzespołu.

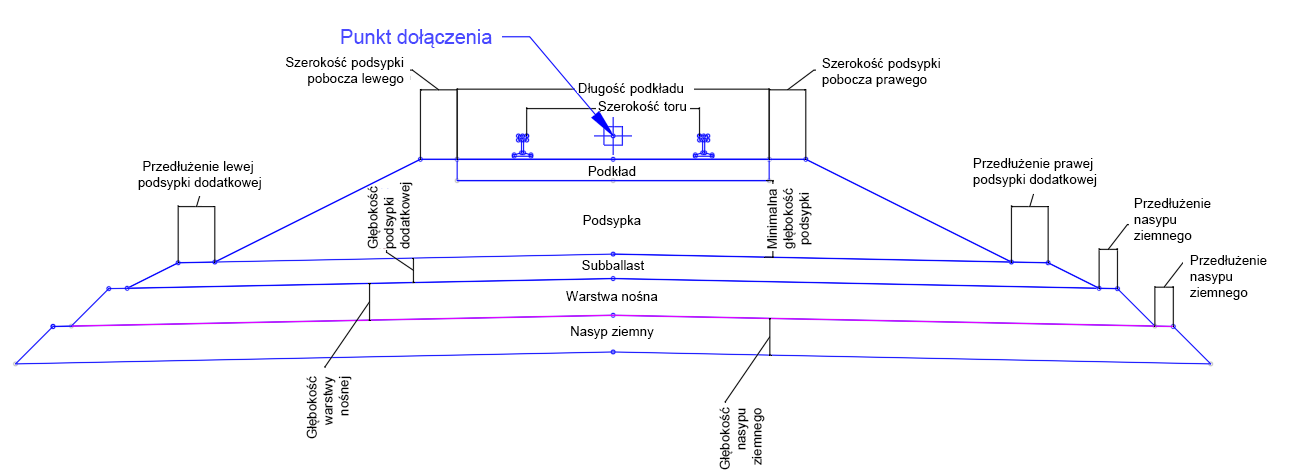

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Zmierz przechyłkę toru w	Określa, czy różnica wysokości między szynami występuje między linią rozstawu (czoło) każdej z szyn lub linią środkową (osią) każdej z szyn.	Lista wyboru: Linia rozstawu do linii rozstawu Linia środkowa szyny do linii środkowej szyny	Linia środkowa szyny do linii środkowej szyny
Przechyłka domyślna	Domyślna różnica rzędnej wysokości między nimi. Wartość jest dodatnia, gdy prawa szyna znajduje się wyżej niż szyna po lewej stronie i ujemna, jeżeli szyna po prawej znajduje się niżej niż ta po lewej stronie. Ta wartość jest stosowana w trybie układu i jest pomocna w przypadku obserwowania jak podzespół reaguje na różne wartości przechyłki. Wartość ta zostaje nadpisana przez przechyłkę, gdy jest ona wyświetlana za pomocą linii trasowania linii bazowej.	Liczbowy	0
Rozstaw szyn	Odległość pomiędzy wewnętrznymi powierzchniami szyn	Liczbowy, nieujemny	56.5" 1435 mm
Szerokość główki szyny	Szerokość główki szyny.	Liczbowy, nieujemny	2.72" 69 mm
Głębokość szyny	Głębokość od góry szyny do góry płyty podkładu	Liczbowy, nieujemny	6.625" 168 mm
Szerokość podstawy szyny	Szerokość podstawy szyny	Liczbowy, nieujemny	5.5" 140 mm
Grubość płyty podkładu	Grubość płyty podkładu, który stanowi również odległość pomiędzy dołem szyny a górą podkładu.	Liczbowy, nieujemny	1" 25 mm
Podstawa szyny do podsypki	Odległość od dołu szyny do góry podsypki. Jeśli wartość ta jest równa grubości płyty podkładu, wówczas góra podsypki znajduje się na równym poziomie z górną powierzchnią podkładów.	Liczbowy, nieujemny	1" 25 mm
Długość podkładu	Długość podkładu (alternatywna nazwa angielska „tie” lub „sleeper”).	Liczbowy, nieujemny	8.5' 2,59 m
Głębokość podkładu	Głębokość podkładu	Liczbowy, nieujemny	7" 178 mm
Minimalna głębokość podsypki	Minimalna odległość w pionie między dołem podkładu a górą podsypki dodatkowej. Lokalizacja tej odległości minimalnej zmienia się na różnych etapach przechyłki toru. Zobacz temat „Zachowanie” poniżej.	Liczbowy, nieujemny	2 stopy 0,6096 m
Szerokość podsypki pobocza (lewe i prawe)	Odległość od końca podkładu do początku skosu bocznego podsypki.	Liczbowy, nieujemny	12" 305 mm
Skos boczny podsypki (lewy i prawy)	Nachylenie boku materiału podsypki. Skos góry materiału podsypki odpowiada skosowi podkładu, który wynika z przechyłki toru.	Skos, nieujemny	2:1
Głębokość podsypki dodatkowej	Głębokość materiału podsypki dodatkowej	Liczbowy, nieujemny	8" 203 mm
Skos górny podsypki dodatkowej	Skos górny boku z lewej i prawej strony podsypki dodatkowej z linią środkową podzespołu jako punktu zawiasowego.	Skos, nieujemny	40:1
Przedłużenie podsypki dodatkowej (po lewej i po prawej)	Odległość od podnóża materiału podsypki do początku zbocza materiału podsypki dodatkowej	Liczbowy, nieujemny	12" 305 mm
Skos boczny podsypki dodatkowej (lewy i prawy)	Skos boku materiału podsypki dodatkowej.	Skos, nieujemny	2:1
Przedłużenie dolnej warstwy nośnej (po lewej i po prawej)	Odległość od podnóża materiału podsypki dodatkowej do początku zbocza materiału warstwy nośnej	Liczbowy, nieujemny	0.5 stopy 0.15 m
Nachylenie warstwy nośnej	Nachylenie boku materiału dolnej warstwy nośnej.	Skos, nieujemny	1:1
Głębokość warstwy nośnej	Głębokość materiału warstwy nośnej	Liczbowy, nieujemny	1 stopa 0,30 m
Głębokość nasypu gruntu	Głębokość materiału nasypu ziemnego	Liczbowy, nieujemny	1 stopa 0,30 m
Nachylenie nasypu gruntu	Skos z boku nasypu gruntu.	Skos, nieujemny	1:1
Przedłużenie nasypu gruntu (lewe i prawe)	Odległość od podnóża materiału warstwy nośnej do początku zbocza materiału nasypu ziemnego	Liczbowy, nieujemny	0.5 stopy 0.15 m
Pomiń szynę	Zapobiega rysowaniu punktów, połączeń i kształtów szyn.	Tak/Nie	Nie
Pomiń podkłady	Zapobiega rysowaniu punktów, połączeń i kształtów podkładów.	Tak/Nie	Nie
Pomiń podsypkę	Zapobiega rysowaniu punktów, połączeń i kształtów podsypki. Gdy ta opcja jest ustawiona na „Tak”, wówczas dodatkowa podsypka nie jest rysowana.	Tak/Nie	Nie
Pomiń podsypkę dodatkową	Zapobiega rysowaniu punktów, połączeń i kształtów podsypki dodatkowej. Gdy opcja Pomiń podsypkę jest ustawiona na „Tak”, wówczas dodatkowa podsypka nie jest rysowana, niezależnie od tego ustawienia.	Tak/Nie	Nie
Pomiń dolną warstwę nośną	Zapobiega rysowaniu punktów, połączeń i kształtów dolnej warstwy nośnej. Jeśli opcja Pomiń podsypkę lub podsypkę dodatkową ustawiona jest na Tak, dolna warstwa nośna nie jest rysowana, niezależnie od tego ustawienia.	Tak/Nie	Nie
Pomiń nasyp gruntu	Zapobiega rysowaniu punktów, połączeń i kształtów nasypu gruntu. Jeśli opcja Pomiń podsypkę, podsypkę dodatkową lub dolną warstwę nośną ustawiona jest na „Tak”, wówczas nasyp gruntu nie jest rysowany, niezależnie od tego ustawienia.	Tak/Nie	Nie

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Odsunięcie lewego toru	Może być stosowane do ustalenia położenia osi lewego toru w poziomie.	Opcja
Odsunięcie prawego toru	Może być stosowane do ustalenia położenia osi prawego toru w poziomie.	Opcja
Rzędna wysokości lewego toru	Może być stosowana do ustalenia wysokości osi pomiędzy lewymi szynami. Przechyłka toru jest stosowana po ustaleniu tego punktu, ponieważ rzeczywista lokalizacja punktu może się różnić ze względu na możliwość wystąpienia obrotu wokół każdej z szyn.	Opcja
Rzędna wysokości prawego toru	Może być stosowana do ustalenia wysokości osi pomiędzy prawymi szynami. Przechyłka toru jest stosowana po ustaleniu tego punktu, ponieważ rzeczywista lokalizacja punktu może się różnić ze względu na możliwość wystąpienia obrotu wokół każdej z szyn.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą tego podzespołu tworzony jest prosty projekt pojedynczej szyny z regulowaną przechyłką kolejową i komponentami materiałowymi.

Po zastosowaniu informacji o przechyłce kolejowej do bazowej linii trasowania, szyny są obracane w odpowiedni sposób. Punkt, wokół którego nastąpi obrót szyn, zależy od ustawienia Metoda obrotu zawartego w informacjach o przechyłce toru dla linii trasowania. Jeśli wartością ustawienia Metoda obrotu jest Szyna niższa, wówczas szyna po wewnętrznej stronie łuku jest utrzymywana na rzędnej szyny, a rzędna szyny po zewnętrznej stronie jest korygowana o wielkość równą wartości przechyłki kolejowej.

Jeśli wartością ustawienia Metoda obrotu jest Szyna wyższa, wówczas szyna po zewnętrznej stronie łuku jest utrzymywana na rzędnej szyny, a rzędna szyny po wewnętrznej stronie jest korygowana o wielkość równą wartości przechyłki kolejowej.

Jeśli wartością ustawienia Metoda obrotu jest Linia bazowa osi, wówczas obie szyny są korygowane o wielkość równą połowie wartości przechyłki toru, szyna po stronie zewnętrznej w górę, a szyna po stronie wewnętrznej w dół.

Wartość minimalnej głębokości podsypki jest stosowana w położeniu minimalnego prześwitu pomiędzy podkładem a podsypką dodatkową. Parametr Skos górny podsypki dodatkowej niezależnie steruje skosem górnym podsypki dodatkowej. Parametr Linia bazowa do korony podsypki dodatkowej steruje położeniem korony podsypki dodatkowej.

Szczegóły szyny

Kształt szyny stosowanej w tym podzespole jest uproszczonym przybliżeniem szyn o kształtach i wymiarach podanych w standardzie branżowym. Szerokość głowicy szyny, głębokość szyny i szerokość podstawy szyny są dostępne jako parametry wejściowe i służą do tworzenia pozostałych przybliżonych wymiarów.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia szyny, podkładu, podsypki, podsypki dodatkowej i skarp bocznych.

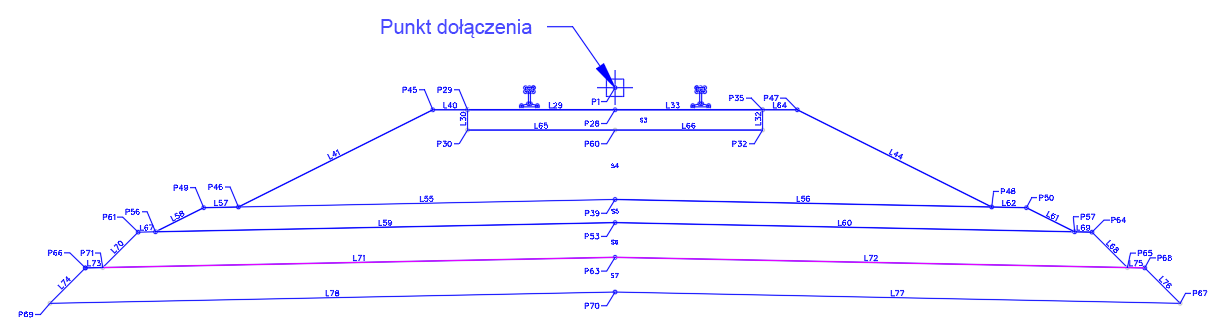

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1, P4 – P13	Szyna	Szyna
P2	Cl_Rail	Oś szyny
P3	Gauge_Line, szyna	Linia rozstawu szyn (wewnętrzna krawędź góry szyny)
P14, P18, P19, P23	Top_Edge_Ballast	Górna krawędź podsypki
P15, P17, P20, P22	Podkład	Górny narożnik podkładu
P16, P21	CL_Tie	Oś podkładu na górze
P26, P30	Top_Edge_Subballast	Górna krawędź materiału podsypki
P27, P29	Bottom_Edge_Ballast	Dolna krawędź materiału podsypki
P28	Top_Subballast	Góra materiału podsypki dodatkowej w osi
P31, P33	Bottom_Edge_Subballast	Dolna krawędź materiału podsypki dodatkowej
P32	Bot_Subballast	Dół materiału podsypki dodatkowej w osi
P63	Bottom_SoilFill	Bottom_SoilFill
P64	Top_Edge_SoilFill	Top_Edge_SoilFill
P62, P65	Bottom_Edge_SoilFill	Bottom_Edge_SoilFill
P66	Top_Edge_SubBase	Top_Edge_SubBase
P67	Bottom_Edge_SubBase	Bottom_Edge_SubBase
P68	Top_Edge_SubBase	Top_Edge_SubBase
P69	Bottom_Edge_SubBase	Bottom_Edge_SubBase
P70	Bottom_SubBase	Dół dolnej warstwy nośnej
L1, L2	Top_Rail, Rail	Góra szyny
L3 – L13	Szyna	Szyna
L14, L17, L22, L23	Podsypka, góra	Góra podsypki
L15, L16	Podkład, Top_Tie	Góra podkładu
L18 – L21	Podkład	Podkład
L24, L27 – L29	Góra, podsypka dodatkowa	Góra podsypki dodatkowej
L25, L26	Podsypka, podsypka dodatkowa	Podsypka i podsypka dodatkowa
L30, L31	Podsypka dodatkowa, rzędna odniesienia	Spód podsypki dodatkowej
L32	Podsypka, Ballast_Between_Ties	Podsypka materiału w otwartej przestrzeni między podkładami. Może być również używane, gdy podkłady są pomijane.
L67 – L70	Góra, nasyp gruntu	Nasyp gruntu
L71–L72	Nasyp gruntu, dolna warstwa nośna	Dolna warstwa nośna
L73 – L76	Góra, dolna warstwa nośna	Dolna warstwa nośna
L77–L78	Dolna warstwa nośna, rzędna odniesienia	Dolna warstwa nośna
S1, S2	Szyna	Szyny
S3	Podkład	Podkład
S4	Podsypka	Podsypka
S5	Podsypka dodatkowa	Podsypka dodatkowa
S6	Nasyp gruntu	Nasyp gruntu
S7	Dolna warstwa nośna	Dolna warstwa nośna
