Ten podzespół tworzy rów z płaskim dnem o równych stokach bocznych z maksymalnie trzema warstwami zasypki.
Dołączenie
Punkt dołączenia znajduje się w odległości Odsunięcia do spodu, nad środkiem spodu rowu.

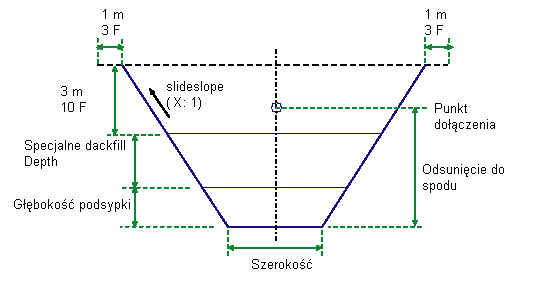

Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Szerokość |
Szerokość dna rowu |
Liczbowy, dodatni |
2.0 m 6.0 stopy |
|
Stok boczny |
Nachylenie stoków bocznych rowu (X : 1) |
Liczbowy, dodatni |
3 : 1 |
|
Grubość podsypki |
Głębokość warstwy podsypki |
Liczbowy, dodatni |
0.0 |
|
Głębokość specjalna zasypki |
Głębokość specjalnej warstwy zasypki |
Liczbowy, dodatni |
0.0 |
|
Odsunięcie do spodu |
Pionowe odsunięcie w dół, od rzędnej linii nachylenia profilu do dna rowu. Na przykład jeśli profil biegnie wzdłuż górnej powierzchni rury o przekroju kołowym, pionowe odsunięcie równe jest średnicy rury powiększonej o odległość od spodu rury do spodu rowu. |
Liczbowy |
0.0 |
Zachowanie
Obliczana jest rzędna spodu rowu jako rzędna linii nachylenia profilu pomniejszona o wartość Odsunięcia do spodu. Na tej rzędnej, symetrycznie względem odsunięcia punktu dołączenia, umieszczane jest poziome połączenie spodu rowu i wydłużane są w górę, do istniejącej powierzchni, stoki boczne. Nad spodem rowu, zgodnie z daną głębokością, umieszczane jest poziome połączenie Podłoża. Nad połączeniem Podłoża, zgodnie z daną głębokością, umieszczane jest poziome połączenie Specjalnej zasypki.
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Istniejąca powierzchnia |
Model powierzchni definiujący istniejącą powierzchnię jezdni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
Brak
Działanie w trybie układu

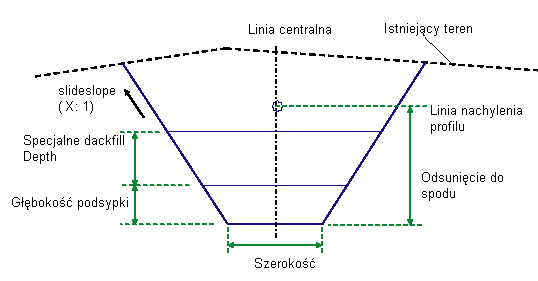

W trybie układu rów i istniejąca powierzchnia rysowane są tak jak przedstawiono poniżej.
Kody punktów, połączeń i kształtów
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt / Połączenie |
Kod |
Opis |
|---|---|---|
|
P1, P2 |
Rów_Spód |
|
|
P3, P4 |
Rów_Rzutowanie |
|
|
P5, P6 |
Rów_Podłoże |
|
|
P7, P8 |
Rów_Zasypka |
|
|
L1–L7 |
Rzędna odniesienia rowu |
|
|
L1, L2, L6, L7, L8 |
Rów_Spód |
|
|
L1, L7, L9 |
Rów_Rzutowanie |
|
|
S1 |
Rów_Podłoże |
|
|
S2 |
Rów_Zasypka |

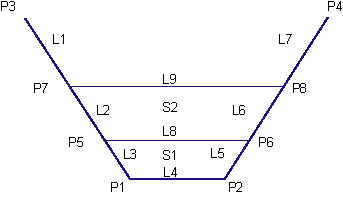

Schemat kodowania
