BasicBenchTargetOneElevation jest prostym podzespołem tarasu, który umożliwia wstawianie połączeń tworzących skarpy wykopu lub nasypu z jednym tarasem.
Można zdefiniować szerokość i głębokość zagłębienia przy tarasach, jak i ustalić docelową pojedynczą powierzchnię w punkcie tarasu.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

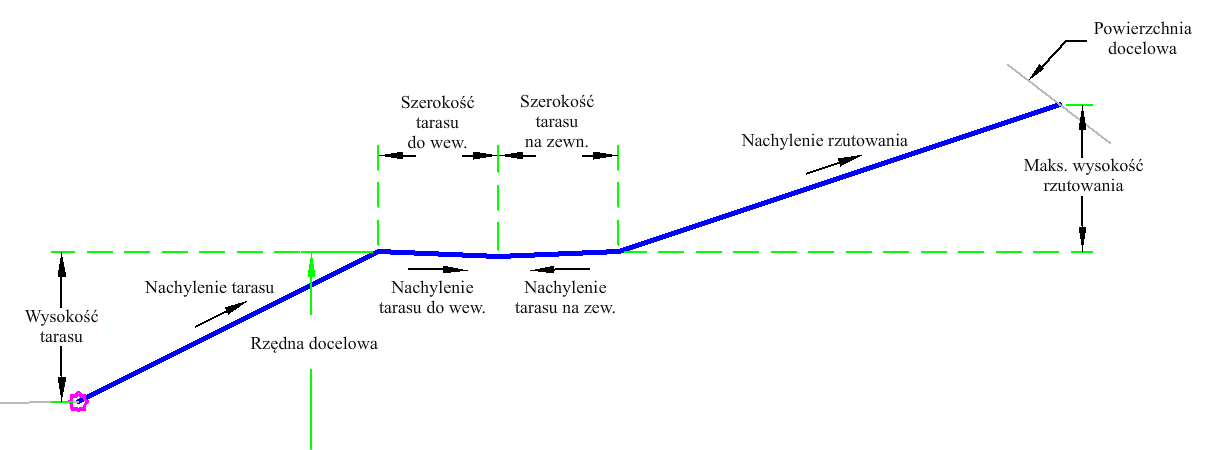

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Strona |
Określa stronę, po której ma zostać umieszczony podzespół. |
Lewy/prawy |
Prawy |
|
Maks. wysokość rzutowania |
Maksymalna dopuszczalna wysokość połączenia rzutowania wykopu lub nasypu bez tarasowania. |
Liczbowy |
15 stóp 4,5 m |
|
Wysokość tarasu |
Maksymalna dopuszczalna wysokość tarasu przed utworzeniem nowego tarasu. |
Liczbowy |
10,0 stóp 3,0 m |
|
Nachylenie tarasu |
Nachylenie między tarasami. |
Liczbowy, dodatni |
1 (: 1) |
|
Nachylenie tarasu do wew. |
Dodatnie lub ujemne nachylenie tarasu (w %). Dodatnie nachylenia skierowane są w górę, w kierunku wzrastającego odsunięcia. |
Liczbowy |
4 (%) |
|
Szerokość tarasu do wew. |
Szerokość tarasu do linii przepływu tarasu. |
Liczbowy, dodatni |
4 stopy 1.2 m |
|
Nachylenie tarasu na zew. |
Dodatnie lub ujemne nachylenie tarasu (w %). Dodatnie nachylenia skierowane są w górę, w kierunku wzrastającego odsunięcia. |
Liczbowy |
4 (%) |
|
Szerokość tarasu na zewn. |
Szerokość tarasu od linii przepływu tarasu. |
Liczbowy |
4 stopy 1,2 m |
|
Nachylenie rzutowania |
Nachylenie rzutowania. |
Liczbowy, dodatni |
2 (: 1) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Wymagany |
|
Rzędna docelowa |
Można używać do zastąpienia wartości rzędnej wysokości i łączenia końca z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Rzędna punktu zawiasu sprawdzana jest w stosunku do powierzchni docelowej w celu określenia, czy sekcja znajduje się w warunku wykopu czy nasypu. Pierwsze połączenie zostanie utworzone do docelowej rzędnej wysokości lub jeśli nie, do wysokości tarasu. Dodawane są połączenia tarasu. Punkt zawiasowy jest resetowany do zewnętrznej krawędzi tarasu, następnie zostaje znalezione połączenie rzutowania.
Działanie w trybie układu
W trybie układu podzespół rysuje skarpę wykopu z tarasem.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 – P5 | Góra | |
| P5 | Rzutowanie | Punkt rzutowania i punkt rzutowania w warunku wykopu lub nasypu. Stosowany jest tylko do rzeczywistego punktu rzutowania. |
| L1–L4 | Góra |

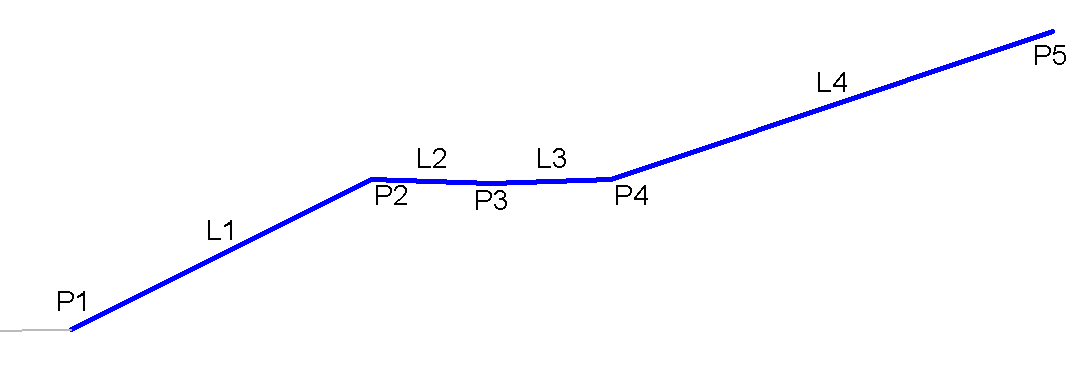

Schemat kodowania
