Za pomocą podzespołu PermeablePavement wstawiane są połączenia i kształty tworzące nawierzchnię przepuszczalną z kostki brukowej z opcjonalnym drenem podziemnym.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi nawierzchni przepuszczalnej. Komponent ten można dołączyć z lewej lub prawej strony.

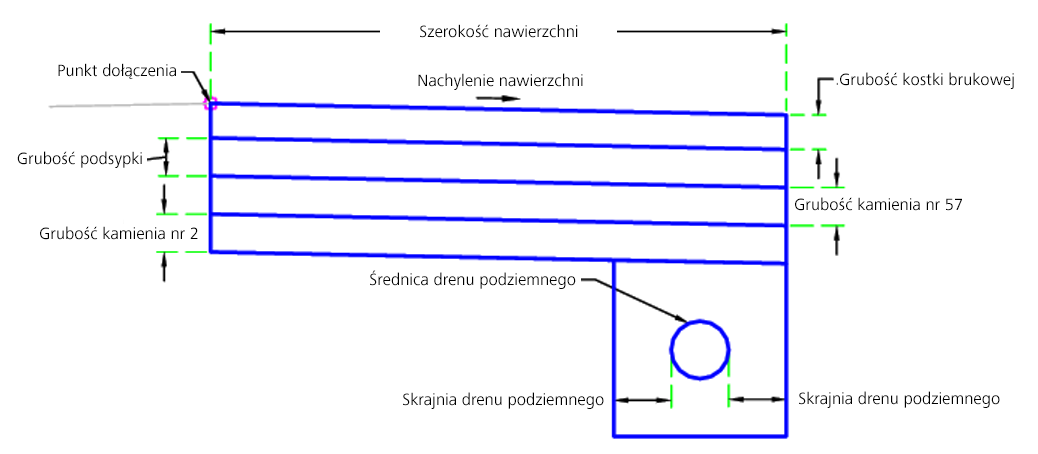

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Grubość kostki brukowej | Grubość kostki brukowej | Liczbowy, dodatni |
0,26 stopy 0,08 m |
| Grubość podsypki | Grubość podsypki | Liczbowy, dodatni |
0,17 stopy 0.05 m |
| Grubość kamienia nr 57 | Grubość kamienia nr 57 | Liczbowy, dodatni |
0,33 stopy 0.10 m |
| Grubość kamienia nr 2 | Grubość kamienia nr 2 | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Uwzględnij dren podziemny | Czy uwzględnić dren podziemny | Tak/Nie | Tak |
| Średnica drenu podziemnego | Średnica drenu podziemnego | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Skrajnia drenu podziemnego | Odległość skały wokół drenu podziemnego | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Szerokość nawierzchni | Szerokość nawierzchni | Liczbowy, dodatni |
24 stopy 7,3 m |
| Uwzględnij wyłożenie nieprzepuszczalne | Uwzględnia wyłożenie nieprzepuszczalne pod sekcją nawierzchni | Tak/Nie | Nie |
| Nachylenie nawierzchni | Nachylenie nawierzchni | Liczbowy | -2% |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Rzędna dna drenu podziemnego | Może posłużyć do zastąpienia rzędnej dna drenu podziemnego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna nawierzchni | Może posłużyć do zastąpienia nachylenia nawierzchni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Szerokość nawierzchni przepuszczalnej | Może posłużyć do zastąpienia szerokości nawierzchni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Wartość docelowa drenu podziemnego | Może posłużyć do zastąpienia wartości odsunięcia rury i łączenia rury z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Nachylenie nawierzchni przepuszczalnej jest określone przez parametry wejściowe lub wartości docelowe odsunięcia, jeżeli są ustawione. Kształt nawierzchni przepuszczalnej jest tworzony na podstawie parametrów wejściowych. Jeżeli ustawiono użycie drenu podziemnego, tworzona jest rura drenu podziemnego i materiał otaczający. Dren podziemnego jest położony na krawędzi nawierzchni, o ile wartości docelowe nie zmieniają położenia i rzędnej. Jeżeli ustawiono dodanie wyłożenia nieprzepuszczalnego, do dolnych i zewnętrznych stron tworzonych połączeń przypisywane są kody połączeń.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie nawierzchni przepuszczalnej na podstawie parametrów wejściowych.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1, P2, P3, P4 | Paver | Krawędź kostki brukowej |
| P5, P6 | Bedding | Krawędź podsypki |
| P7, P8 | Stone57 | Krawędź podsypki kamiennej 57 |
| P8, P9 | Stone2 | Krawędź podsypki kamiennej 2 |
| P12, P13 | UnderdrainBedding | Krawędź podsypki drenu podziemnego |
| P14 | Pipe, Invert | Spód rury |
| L1 | Top, Paver | Szczyt kostki brukowej |
| L2 | Paver | Dno kostki brukowej |
| L3 | Bedding | Dno podłoża |
| L4 | Stone57 | Dno kamienia 57 |
| L5 | Stone2, Datum | Dno kamienia 2 |
| L6 | UnderdrainBedding, Datum | Podsypka drenu podziemnego |
| L6–14, L16–17 | Impermeable_Liner | (Opcjonalne) Kod połączenia wyłożenia nieprzepuszczalnego |
| S1 | Paver | |
| S2 | Bedding | |
| S3 | Stone57 | |
| S4 | Stone2 | |
| S5 | UnderdrainBedding | Podsypka drenu podziemnego |

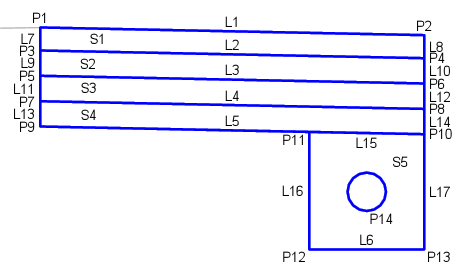

Schemat kodowania
