Jest to podzespół ogólnego przeznaczenia umożliwiający wstawienie połączenia od punktu dołączenia do określonego odsunięcia przy danym nachyleniu.
Jako odsunięcie można podstawić linię trasowania, a jako rzędną — profil.

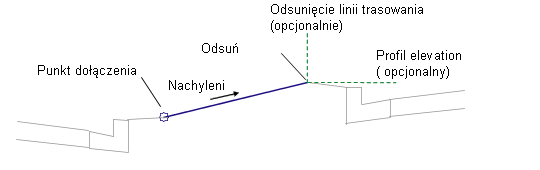

Dołączenie
Punkt dołączenia znajduje się na początku połączenia. Kierunek łącza zależy od położenia zadanego odsunięcia i nachylenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Odsunięcie od linii bazowej |
Dodatnie lub ujemne odsunięcie końca połączenia. Dodatnia wartość dla tego parametru spowoduje wstawienie tego podzespołu po prawej stronie korytarza lub sterującej linii bazowej. Wartość ujemna spowoduje wstawienie go po lewej stronie. Więcej informacji na ten temat znajduje się w sekcji „Wstawianie podzespołów po prawej i lewej stronie korytarza” w rozdziale Korytarze Pomocy podręcznika użytkownika programu Autodesk Civil 3D. |
Liczbowy |
10.0 m 33.0 stopy |
| Użyj nachylenia przechyłki |
Określa zastosowanie nachylenia przechyłki |
Lista wyboru | Nie |
| Kierunek nachylenia |
Określa, czy połączenie nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru | Z dala od korony |
|
Nachylenie |
Nachylenie połączenia (w %). Ujemne nachylenia biegną w dół, w kierunku wstawienia. |
Liczbowy, Nachylenie (procent)/Nachylenie (proporcja) |
2 (%), (lub 2:1) |
|
Kody punktu |
Lista kodów powierzchni przypisywanych do zewnętrznej krawędzi połączenia. |
Ciąg oddzielony przecinkiem |
P2 |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza do powierzchni. |
Tak/Nie |
Nie |
|
Wykorzystaj przechyłkę |
Określa zastosowanie nachylenia przechyłki do pobocza |
Lista wyboru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Zewnętrzny pas ruchu, d) Wewnętrzny pas ruchu, e) Brak |
Brak |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Odsunięcie |
Można używać do zastąpienia stałego odsunięcia i łączenia końca połączenia z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Nachylenie |
Można używać do zastąpienia stałego nachylenia i łączenia końca połączenia z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie
Połączenie dodawane jest od punktu dołączenia do danego odsunięcia przy danym nachyleniu.
Ten podzespół uwzględnia opcjonalny parametr wejściowy pod nazwą Użyj nachylenia przechyłki, który umożliwia określenie użycia nachylenia przechyłki dla pobocza. Istnieją następujące ustawienia tego parametru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Zewnętrzny pas ruchu, d) Wewnętrzny pas ruchu, e) Brak. Domyślnym ustawieniem jest Brak.
Jeśli wartość wejściowa odsunięcia to liczba ujemna i jeśli określono nachylenie przechyłki (dla parametru Użyj nachylenia przechyłki zostało wybrane ustawienie inne niż Brak), zostaną użyte wartości pasa ruchu lub pobocza dla lewej strony. W przypadku określenia dodatniego odsunięcia zostaną użyte wartości przechyłki dla prawej strony.
Działanie w trybie układu
W trybie układu jest wyświetlane przez ten podzespół połączenie obliczone na podstawie danych parametrów odsunięcia i nachylenia.
Punkt, połączenie i kody kształtu
Brak.

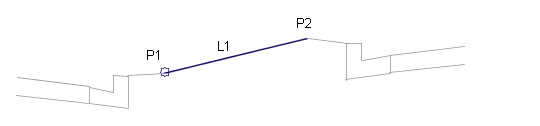

Schemat kodowania
