RailDoubleTrackCANT

Dołączenie

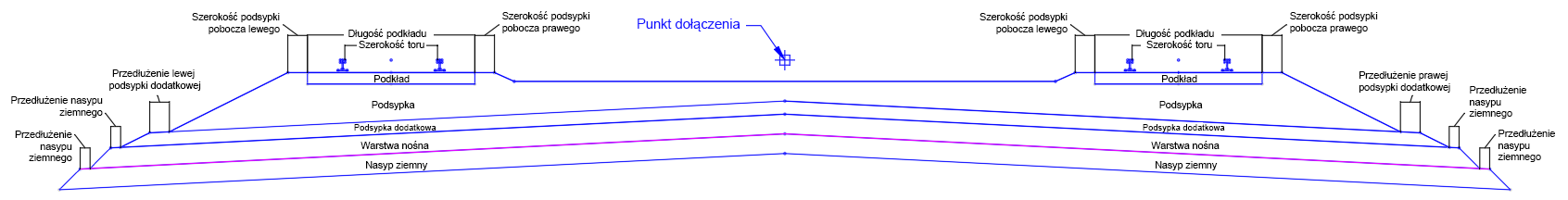

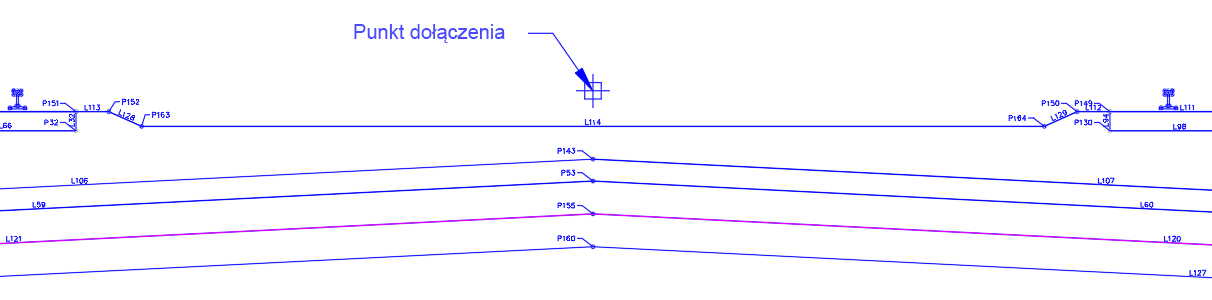

Domyślnie punkt dołączenia znajduje się w osi między szynami lewego toru. Tory mogą być przesuwane względem tego punktu przy użyciu parametrów podzespołu.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Zmierz przechyłkę toru w	Określa, czy różnica wysokości między szynami występuje między linią rozstawu (czoło) każdej z szyn lub linią środkową (osią) każdej z szyn.	Lista wyboru: Linia rozstawu do linii rozstawu Linia środkowa szyny do linii środkowej szyny	Linia środkowa szyny do linii środkowej szyny
Przechyłka domyślna	Domyślna różnica rzędnej wysokości między nimi. Wartość jest dodatnia, gdy prawa szyna znajduje się wyżej niż szyna po lewej stronie i ujemna, jeżeli szyna po prawej znajduje się niżej niż ta po lewej stronie. Ta wartość jest stosowana w trybie układu i jest pomocna w przypadku obserwowania jak podzespół reaguje na różne wartości przechyłki. Wartość ta zostaje nadpisana przez przechyłkę, gdy jest ona wyświetlana za pomocą linii trasowania linii bazowej.	Liczbowy	0
Głębokość kanału drenażowego	Głębokość kanału drenażowego od górnej części podsypki.	Liczbowy, nieujemny	0.5 stopy 0.1524 m
Rozstaw szyn	Odległość pomiędzy wewnętrznymi powierzchniami szyn	Liczbowy, nieujemny	56.5" 1435 mm
Linia bazowa do prawej linii środkowej toru	Odsunięcie od linii trasowania linii bazowej do linii środkowej lewego lub prawego toru.	Liczbowy	0
Linia bazowa do lewej linii środkowej toru	Odsunięcie od linii trasowania linii bazowej do linii środkowej lewego lub prawego toru.	Liczbowy	20' 6 m
Różnica rzędnych wysokości szyny (lewej i prawej)	Odsunięcie w pionie między profilem punktu stopniowania linii bazowej, a punktem środkowym pomiędzy szynami. Wartość ta zostaje nadpisana w przypadku, gdy rzędna docelowa wysokości zostaje zastosowana dla toru.	Liczbowy	0
Szerokość główki szyny	Szerokość główki szyny.	Liczbowy, nieujemny	2. 72" 69 mm
Głębokość szyny	Głębokość od góry szyny do góry płyty podkładu	Liczbowy, nieujemny	6.625" 168 mm
Szerokość podstawy szyny	Szerokość podstawy szyny	Liczbowy, nieujemny	5.5" 0.14 m
Grubość płyty podkładu	Grubość płyty podkładu, który stanowi również odległość pomiędzy dołem szyny a górą podkładu.	Liczbowy, nieujemny	1" 25 mm
Podstawa szyny do podsypki	Odległość od dołu szyny do góry podsypki. Jeśli wartość ta jest równa grubości płyty podkładu, wówczas góra podsypki znajduje się na równym poziomie z górną powierzchnią podkładów.	Liczbowy, nieujemny	1" 25 mm
Długość podkładu	Długość podkładu (alternatywna nazwa angielska „tie” lub „sleeper”).	Liczbowy, nieujemny	8.5' 2,59 m
Głębokość podkładu	Głębokość podkładu	Liczbowy, nieujemny	7" 178 mm

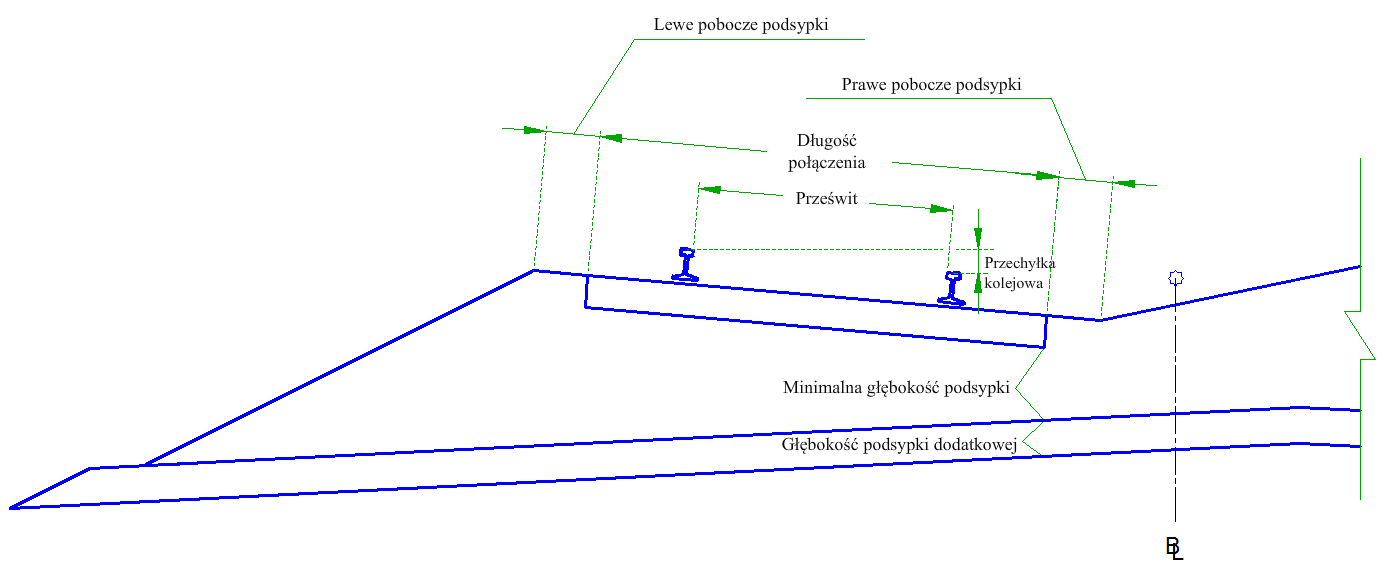

Minimalna głębokość podsypki	Minimalna odległość w pionie między dołem podkładu a górą podsypki dodatkowej. Lokalizacja tej odległości minimalnej zmienia się na różnych etapach przechyłki toru. Zobacz temat „Zachowanie” poniżej.	Liczbowy, nieujemny	12" 305 mm
Szerokość podsypki pobocza (lewe i prawe)	Odległość od końca podkładu do początku skosu bocznego podsypki.	Liczbowy, nieujemny	1 stopa 0,30 m
Skos boczny podsypki (lewy i prawy)	Nachylenie boku materiału podsypki. Skos góry materiału podsypki odpowiada skosowi podkładu, który wynika z przechyłki toru.	Skos, nieujemny	2:1
Głębokość podsypki dodatkowej	Głębokość materiału podsypki dodatkowej	Liczbowy, nieujemny	8" 203 mm
Linia bazowa do korony podsypki dodatkowej	Odsunięcie od linii bazowej do korony podsypki dodatkowej.	Liczbowy	10' 3 m
Skos górny podsypki dodatkowej	Skos górny boku z lewej i prawej strony podsypki dodatkowej z linią środkową podzespołu jako punktu zawiasowego.	Skos, nieujemny	40:1
Przedłużenie podsypki dodatkowej (po lewej i po prawej)	Odległość od podnóża materiału podsypki do początku zbocza materiału podsypki dodatkowej	Liczbowy, nieujemny	12" 0,30 m
Nachylenie podsypki dodatkowej	Skos boku materiału podsypki dodatkowej.	Skos, nieujemny	2:1
Pomiń szynę	Zapobiega rysowaniu punktów, połączeń i kształtów szyn.	Tak/Nie	Nie
Pomiń podkłady	Zapobiega rysowaniu punktów, połączeń i kształtów podkładów.	Tak/Nie	Nie
Pomiń podsypkę	Zapobiega rysowaniu punktów, połączeń i kształtów podsypki. Jeśli ta opcja jest ustawiona na Tak, podsypka dodatkowa nie jest rysowana.	Tak/Nie	Nie
Pomiń podsypkę dodatkową	Zapobiega rysowaniu punktów, połączeń i kształtów podsypki dodatkowej. Jeśli opcja Pomiń podsypkę jest ustawiona na Tak, podsypka dodatkowa nie jest rysowana, niezależnie od tego ustawienia.	Tak/Nie	Nie
Pomiń nasyp gruntu	Zapobiega rysowaniu punktów, połączeń i kształtów nasypu gruntu. Jeśli opcja Pomiń podsypkę lub Pomiń podsypkę dodatkową ustawiona jest na Tak, nasyp ziemny nie jest rysowany, niezależnie od tego ustawienia.	Tak/Nie	Nie
Nachylenie warstwy nośnej	Nachylenie boku materiału dolnej warstwy nośnej.	Skos, nieujemny	1:1

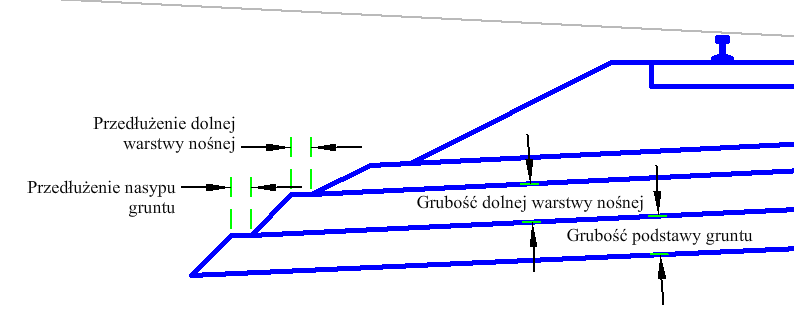

Przedłużenie warstwy nośnej	Odległość od podnóża materiału podsypki dodatkowej do początku zbocza materiału warstwy nośnej	Liczbowy, nieujemny	0.5' 150 mm
Głębokość warstwy nośnej	Głębokość materiału warstwy nośnej	Liczbowy, nieujemny	12" 300 mm
Pomiń dolną warstwę nośną	Zapobiega rysowaniu punktów, połączeń i kształtów dolnej warstwy nośnej. Jeśli opcja Pomiń podsypkę, Pomiń podsypkę dodatkową lub Pomiń nasyp gruntu ustawiona jest na Tak, warstwa nośna nie jest rysowana, niezależnie od tego ustawienia.	Tak/Nie	Nie
Nachylenie nasypu gruntu	Skos z boku nasypu gruntu.	Skos, nieujemny	1:1
Głębokość nasypu gruntu	Głębokość materiału nasypu ziemnego	Liczbowy, nieujemny	12" 300 mm
Przedłużenie nasypu gruntu	Odległość od stopki materiału nasypu gruntu do początku bocznego nachylenia gruntu materiału podsypki dodatkowej.	Liczbowy, nieujemny	0.5' 150 mm

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Odsunięcie lewego toru	Może być stosowane do ustalenia położenia osi lewego toru w poziomie.	Opcja
Odsunięcie prawego toru	Może być stosowane do ustalenia położenia osi prawego toru w poziomie.	Opcja
Rzędna wysokości lewego toru	Może być stosowana do ustalenia wysokości osi pomiędzy lewymi szynami. Przechyłka toru jest stosowana po ustaleniu tego punktu, ponieważ rzeczywista lokalizacja punktu może się różnić ze względu na możliwość wystąpienia obrotu wokół każdej z szyn.	Opcja
Rzędna wysokości prawego toru	Może być stosowana do ustalenia wysokości osi pomiędzy prawymi szynami. Przechyłka toru jest stosowana po ustaleniu tego punktu, ponieważ rzeczywista lokalizacja punktu może się różnić ze względu na możliwość wystąpienia obrotu wokół każdej z szyn.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Przy braku stosowania obiektów docelowych, położenie każdego z torów jest określane wartością odsunięcia lewego toru, odsunięcia prawego toru, różnicą rzędnej wysokości lewego toru i różnicą rzędnej wysokości prawego toru. Wartości te umożliwiają zlokalizowanie punktów środkowych pomiędzy torami. Domyślnie odsunięcie lewej szyny wynosi zero, co lokalizuje oś lewej szyny na linii bazowej. Po zastosowaniu docelowej linii trasowania i profili, wartości te zostaną nadpisane. Podczas stosowania docelowej linii trasowania dla osi szyn, szyny pozostają ustawione zawsze prostopadle do linii bazowej, a nie do docelowej linii trasowania. Gdy docelowe linie trasowania nie są równoległe do linii trasowania linii bazowej, będą występować zniekształcenia i wymiary torów nie zostaną oddane prawidłowo.

Ważne: Podzespół RailDoubleTrackCANT oblicza przechyłkę kolejową na podstawie pojedynczej środkowej linii trasowania, a nie na podstawie obiektów docelowych. Prawdziwe odsunięcia szyn mogą mieć różną geometrię łuku i prędkości projektowe, których nie można uwzględnić przy obliczaniu osi. Jest to podzespół dla głównego projektu. W celu uzyskania dokładnych obliczeń przechyłki kolejowej należy użyć oddzielnych linii bazowych do modelowania podzespołów lewego i prawego toru.

Po zastosowaniu informacji o przechyłce kolejowej do bazowej linii trasowania, szyny są obracane w odpowiedni sposób. Punkt, wokół którego nastąpi obrót szyn, zależy od ustawienia Metoda obrotu zawartego w informacjach o przechyłce toru dla linii trasowania. Jeśli wartością ustawienia Metoda obrotu jest Szyna niższa, wówczas szyna po wewnętrznej stronie łuku jest utrzymywana na rzędnej szyny, a rzędna szyny po zewnętrznej stronie jest korygowana o wielkość równą wartości przechyłki kolejowej.

Jeśli wartością ustawienia Metoda obrotu jest Szyna wyższa, wówczas szyna po zewnętrznej stronie łuku jest utrzymywana na rzędnej szyny, a rzędna szyny po wewnętrznej stronie jest korygowana o wielkość równą wartości przechyłki kolejowej.

Jeśli wartością ustawienia Metoda obrotu jest Linia bazowa osi, wówczas obie szyny są korygowane o wielkość równą połowie wartości przechyłki toru, szyna po stronie zewnętrznej w górę, a szyna po stronie wewnętrznej w dół.

Wartość minimalnej głębokości podsypki jest stosowana w położeniu minimalnego prześwitu pomiędzy podkładem a podsypką dodatkową. Parametr Skos górny podsypki dodatkowej niezależnie steruje skosem górnym podsypki dodatkowej. Parametr Linia bazowa do korony podsypki dodatkowej steruje położeniem korony podsypki dodatkowej.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia szyny, podkładu, podsypki, podsypki dodatkowej i skarp bocznych.

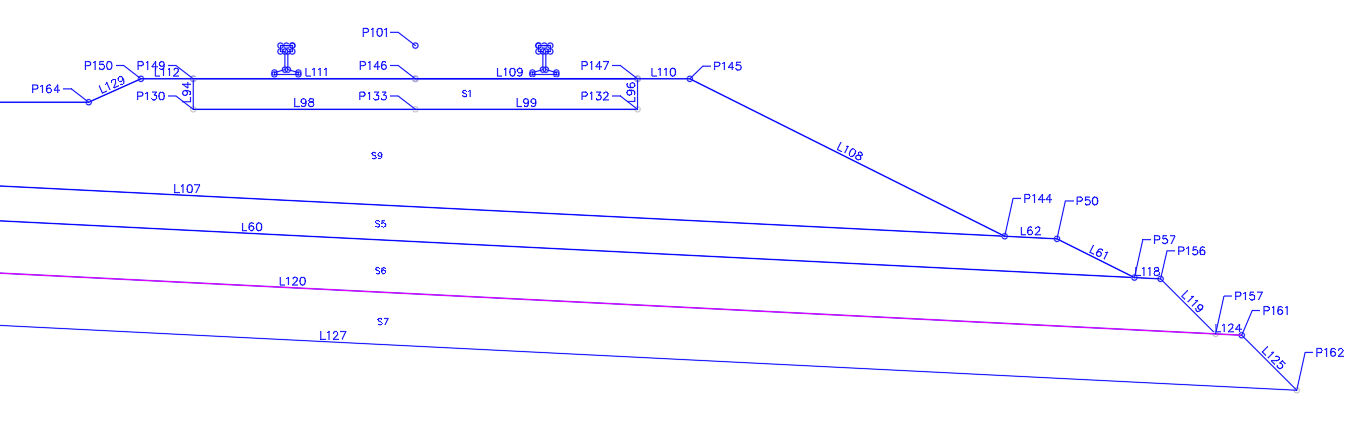

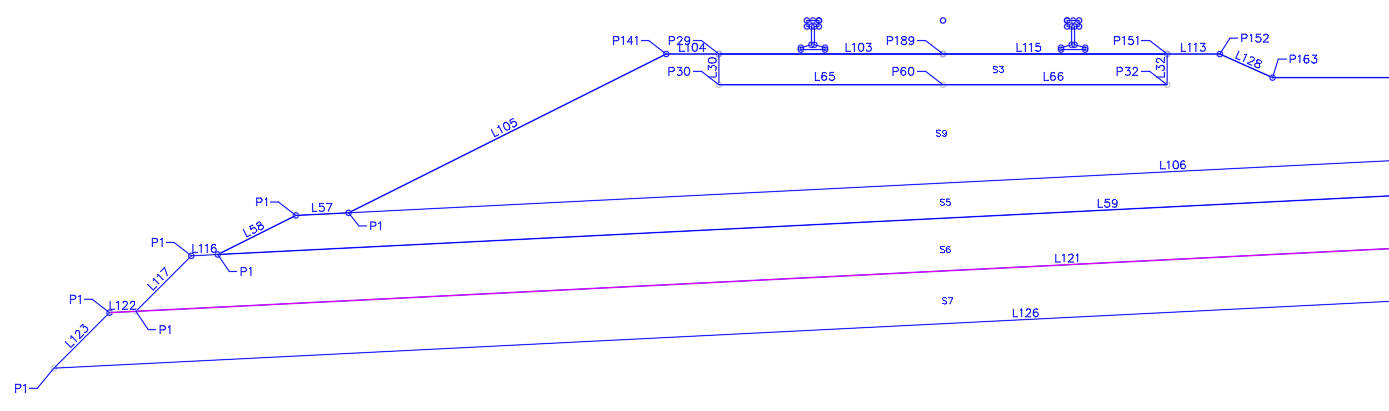

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
L32	Podsypka, Ballast_Between_Ties	Podsypka materiału w otwartej przestrzeni między podkładami. Może być również używane, gdy podkłady są pomijane.
L116 – L119	Góra, nasyp gruntu	Nasyp gruntu
L120 – L121	SoilFill, SubBase	Nasyp gruntu
L122 – L125	Góra, dolna warstwa nośna	Dolna warstwa nośna
L126 – L127	Dolna warstwa nośna, rzędna odniesienia	Dolna warstwa nośna
S1, S2	Szyna	Szyny
S3	Podkład	Podkład
S4	Podsypka	Podsypka
S5	Podsypka dodatkowa	Podsypka dodatkowa
S6	Dolna warstwa nośna	Dolna warstwa nośna
S7	Nasyp gruntu	Nasyp gruntu
