Ten podzespół tworzy prostą strukturę nawierzchni drogi ze zdefiniowanymi przez użytkownika kodami punktu, połączenia i kształtu.
Korzystając z parametrów przechyłki nachylenia, można wykorzystać ten podzespół jako pas ruchu albo pobocze. Szerokość i rzędna krawędzi zewnętrznej mogą być obliczane na podstawie opcjonalnej linii trasowania i profilu. Podzespoły te można układać jeden pod drugim, budując wiele warstw, lub rozmieszczać obok siebie, tworząc wiele pasów ze zmianami nachylenia lub bez zmian nachylenia. W wypadku ułożenia na sobie wielu podzespołów Ogólna Struktura Nawierzchni Drogi nachylenie dolne może pełnić rolę nachylenia górnego następnej warstwy. Opcjonalnie szerokości dolnej następnego podzespołu można przypisać szerokość poprzedniego podzespołu.
Załącznik
Punkt dołączenia znajduje się na górnej wewnętrznej krawędzi struktury nawierzchni drogi.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok | Wskazuje bok wstawiania podzespołu. | Lewy/prawy | Prawy |
| Szerokość | Szerokość podzespołu | Liczbowy, dodatni | 3.6 m 12.0 stóp |
| Zmień szerokość | Określa opcjonalnie dodawaną szerokość. | Liczbowy, dodatni | 0.2 m 0.67 stopy |
| Domyślne nachylenie poprzeczne | Domyślne nachylenie górnego połączenia, gdy nie jest określone nachylenie przechyłki dla linii trasowania. | Liczbowy | -2% |
| Użyj nachylenia przechyłki | Nakazuje użycie nachylenia pochodzącego ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej. | Lista opcji Nie, Nachylenie pasa zewnętrznego, Nachylenie pasa wewnętrznego, Nachylenie pobocza zewnętrznego, Nachylenie pobocza wewnętrznego | Nie |
| Kierunek nachylenia | Określa, czy nawierzchnia drogi jest nachylona w kierunku korony, czy od korony | Lista wyboru | Z dala od korony |
| Głębokość | Głębokość od górnego połączenia do dolnego połączenia podzespołu. | Liczbowy, dodatni | 0.2 m 0.67 stopy |
| Odchyl zewnętrzną płaszczyznę pionową | Nakazuje odchylenie zewnętrznej powierzchni pionowej do określonego nachylenia. | Logiczny, Tak/Nie | Nie |
| Nachylenie zewnętrznej krawędzi | Określa nachylenie górnej krawędzi, jeśli zdecydowano, że nie będzie ona pionowa. | Liczbowy | 1:1 |
| Kody punktów góry wewnątrz | Określa kody punktów dla wewnętrznego punktu górnego połączenia. | Ciąg | |
| Kody punktów góry na zewnątrz | Określa kody punktów dla zewnętrznego punktu górnego połączenia. | Ciąg | |
| Kody punktów dna na zewnątrz | Określa kody punktów dla zewnętrznego punktu dolnego połączenia. | Ciąg | |
| Kody punktów dna wewnątrz | Określa kody punktów dla wewnętrznego punktu dolnego połączenia. | Ciąg | |
| Najwyższe kody połączeń | Określa kody dla górnego połączenia. | Ciąg | |
| Najniższe kody połączeń | Określa kody dla dolnego połączenia. | Ciąg | |
| Kody prawego połączenia | Określa kody dla prawego połączenia. | Ciąg | |
| Kody lewego połączenia | Określa kody dla lewego połączenia. | Ciąg | |
| Kody kształtów | Określa kody dla kształtu zamkniętego w strukturze. | Ciąg |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Szerokość | Może posłużyć do zastąpienia stałej szerokości i powiązania z punktem na górnym połączeniu, który definiuje „szerokość”, z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna krawędzi | Może posłużyć do zastąpienia stałego nachylenia i powiązania z punktem na górnym połączeniu, który definiuje „szerokość”, z profilem odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
| Bok | Wskazuje bok wstawiania podzespołu. | Lewy/prawy |
| Szerokość górna | Całkowita szerokość górnego połączenia, łącznie z efektywną szerokością przesunięcia. | Liczbowy, dodatni |
| Szerokość dolna | Całkowita szerokość dolna struktury nawierzchni drogi, łącznie z szerokością przesunięcia i szerokością wynikającą z odchylenia powierzchni zewnętrznej. | Liczbowy, dodatni |
| Głębokość | Głębokość od górnego połączenia do spodu | Liczbowy, dodatni |
| Nachylenie poprzeczne | Nachylenie poprzeczne struktury | Liczbowy |
Zachowanie
Powoduje zbudowanie podzespołu szkieletowego umożliwiającego określenie różnych parametrów. Wszystkie kody punktów, połączeń i kształtów mogą być definiowane przez użytkownika odpowiednio do potrzeb. Ponadto ten podzespół może pobierać nachylenia z parametru docelowego (profilu) lub z przechyłki określonej dla linii trasowania. Szerokość może być przypisywana na podstawie linii trasowania odsunięcia.
Podczas definiowania zespołu można przypisać mu szerokość poprzedniego podzespołu (umieszczonego nad definiowanym) powiększoną o szerokość przesunięcia w kierunku podzespołu, co pozwala na budowanie warstw układanych stopniami.
Działanie w trybie układu
W trybie układu rysowany jest przez ten podzespół pas na podstawie parametrów wejściowych.
Punkt, połączenie i kody kształtu
Brak.

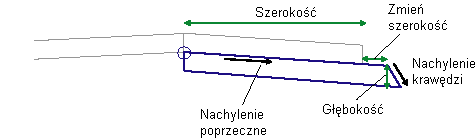

Schemat kodowania
