ClarkCountyExtrudedCurb

Za pomocą podzespołu ClarkCountyExtrudedCurb wstawiane są połączenia tworzące wyciągnięty krawężnik hrabstwa Clark.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

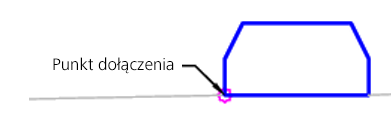

Przypadek 1: Typ 1

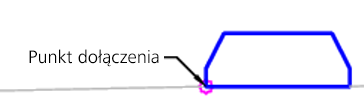

Przypadek 1: Typ 2

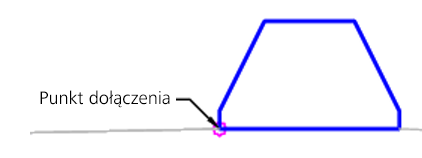

Przypadek 1: Typ 3

Dołączenie

Punkt dołączenia znajduje się na przedniej krawędzi krawężnika.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Typ krawężnika	Typ użytego krawężnika	Typ 1/Typ 2/Typ 3	Typ 3

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą podzespołu jest tworzony wyciągnięty krawężnik hrabstwa Clark na podstawie wybranego typu.

Działanie w trybie układu

W trybie układu kształt krawężnika rysowany jest przez ten podzespół na podstawie parametrów wejściowych.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P3	ExtrCRB_Top_In	Wewnętrzny szczyt wyciągniętego krawężnika
P4	ExtrCRB_Top_Out	Zewnętrzny szczyt wyciągniętego krawężnika
L1–L5	ExtrCurb	Wyciągnięty krawężnik
L6	ExtrCurb, Datum	Dno wyciągniętego krawężnika
S1	Extr_Curb	Betonowy krawężnik wyciągnięty
