WartwaNałożonaNiwelowanie1PasRuchu1Strona

Ten podzespół tworzy warstwę nałożoną po jednej stronie istniejącej jezdni z warstwą niwelowania dodaną w razie potrzeby.

Dołączenie

Punkt dołączenia jest punktem wewnętrznej krawędzi warstwy nałożonej z nachyleniem poprzecznym wykończonej skarpy.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4:1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa, po której stronie osi drogi należy umieścić podzespół.	Lewa/Prawa	Prawo
Głębokość warstwy nałożonej	Głębokość warstwy nałożonej.	Liczbowy	0,300 m (0,300 stopy)
Szerokość projektowanego pasa ruchu taka sama, jak szerokość istniejącego pasa ruchu	Tak Określa, że szerokość projektowanego pasa jest taka sama, jak szerokość istniejącego pasa ruchu. Nie Określa, że szerokość projektowanego pasa nie jest taka sama, jak szerokość istniejącego pasa ruchu. Uwaga: Jeśli zaznaczono opcję Nie, parametry Wewnętrzna krawędź istniejącego pasa ruchu i Zewnętrzna krawędź istniejącego pasa ruchu nie zostaną zastosowane do podzespołu.	Zdefiniowany przez użytkownika	Nie
Wewnętrzna krawędź istniejącego pasa ruchu	Jest to punkt początkowy do obliczania istniejącego nachylenia terenu.	Liczbowy	0,000 m (0,000 stóp)
Zewnętrzna krawędź istniejącego pasa ruchu	Jest to punkt końcowy do obliczania istniejącego nachylenia terenu.	Liczbowy	12,000 m (12,000 stóp)
Opcje nachylenia warstwy nałożonej	Określa opcje nachylenia warstwy nałożonej. Wskazówka: Odchyłka to termin opisujący sposób obliczania poprawionego nachylenia poprzecznego w przypadku nakładki w podzespole modernizacji. Wyniki odchyłki są różne oraz względne w stosunku do tolerancji nachylenia i różnicy nachylenia między nachyleniem poprzecznym istniejącego terenu a idealnym nachyleniem poprzecznym. Jeśli różnica nachylenia jest mniejsza niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „w granicach tolerancji”. Jeśli różnica nachylenia jest większa niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „poza granicami tolerancji”. Uwaga: Tolerancja nachylenia jest wartością bezwzględną. Dlatego obie różnice nachylenia 0,4% i -0,4% mają wartość bezwzględną 0,4%. Jeśli tolerancja nachylenia wynosi 0,5%, bezwzględna różnica nachylenia 0,4% zostanie uznana za znajdującą się w granicach tolerancji. Zdefiniowane przez użytkownika z odchyłkami Odchyłka określa sposób obliczania poprawionego nachylenia poprzecznego względem tolerancji nachylenia dla podzespołu. Odchyłka w granicach tolerancji: Poprawione nachylenie poprzeczne będzie nachyleniem poprzecznym istniejącego terenu. Odchyłka poza granicami tolerancji: Poprawione nachylenie poprzeczne będzie się różnić i będzie nachyleniem poprzecznym istniejącego terenu plus lub minus wartość tolerancji nachylenia. Uwaga: To, czy tolerancja nachylenia jest dodawana czy odejmowana, zależy od tego, która z nich bardziej zbliży do siebie wartości nachylenia poprzecznego istniejącego terenu i idealnego nachylenia poprzecznego. Zdefiniowane przez użytkownika bez odchyłek Odchyłka określa sposób obliczania poprawionego nachylenia poprzecznego względem tolerancji nachylenia dla podzespołu. Odchyłka w granicach tolerancji: Poprawione nachylenie poprzeczne zostanie ustawione jako równe idealnemu nachyleniu poprzecznemu. Odchyłka poza granicami tolerancji: Poprawione nachylenie poprzeczne będzie idealnym nachyleniem poprzecznym plus lub minus wartość tolerancji nachylenia. Uwaga: To, czy tolerancja nachylenia jest dodawana czy odejmowana, zależy od tego, która z nich bardziej zbliży do siebie wartości nachylenia poprzecznego istniejącego terenu i idealnego nachylenia poprzecznego. Zewnętrzna/Wewnętrzna przechyłka pasa ruchu Zewnętrzna lub wewnętrzna przechyłka pasa ruchu zastąpi idealne nachylenie poprzeczne. Wartości poprawionego nachylenia poprzecznego dla warstwy nakładki zostaną zdefiniowane za pomocą tabeli przechyłki dla odcinka zamiast dla idealnego nachylenia poprzecznego. Uwaga: Jeśli wybrano opcję Zewnętrzna/Wewnętrzna przechyłka pasa ruchu, ale linia trasowania korytarza odnowy nie ma zdefiniowanej tabeli przechyłki, zostanie użyte idealne nachylenie poprzeczne. W granicach tolerancji: Jeśli dla linii trasowania zdefiniowano tabelę przechyłki: poprawione nachylenie poprzeczne będzie wartością przechyłki pasa ruchu uzyskaną z tabeli przechyłki. Jeśli dla linii trasowania nie zdefiniowano tabeli przechyłki: poprawione nachylenie poprzeczne będzie określonym nachyleniem idealnym. Uwaga: To zachowanie jest takie samo jak w przypadku opcji Zdefiniowane przez użytkownika bez odchyłek. Poza granicami tolerancji: Jeśli dla linii trasowania zdefiniowano tabelę przechyłki: poprawione nachylenie poprzeczne będzie wartością przechyłki pasa ruchu uzyskaną z tabeli przechyłki plus lub minus wartość tolerancji nachylenia. Jeśli dla linii trasowania nie zdefiniowano tabeli przechyłki: poprawione nachylenie poprzeczne będzie określonym nachyleniem idealnym plus lub minus wartość tolerancji nachylenia. Uwaga: To zachowanie jest takie samo jak w przypadku opcji Zdefiniowane przez użytkownika bez odchyłek. Dopasuj nachylenie Poprawione nachylenie poprzeczne jest zawsze ustawiane jako równe nachyleniu istniejącego terenu. Użyj idealnego nachylenia poprzecznego Poprawione nachylenie poprzeczne jest zawsze ustawiane jako równe idealnemu nachyleniu poprzecznemu.	Zdefiniowany przez użytkownika	Dopasuj nachylenie
Idealne nachylenie poprzeczne	Określa zdefiniowane przez użytkownika idealnie nachylenie poprzeczne.	Liczbowy	-2,00%
Szerokość pasa ruchu	Szerokość pasa ruchu określana przez odsunięcie zewnętrznej krawędzi pasa ruchu od wewnętrznej krawędzi pasa ruchu.	Liczbowy	0,000 m (0,000 stóp)
Użyj opcji profilu	Wybierz w celu połączenia wewnętrznej krawędzi warstwy nałożonej z profilem, dostosowania rzędnej do minimalnej głębokości niwelowania lub zablokowania do poprzedniego podzespołu. Minimalna głębokość niwelowania Korekty nachylenia poprzecznego i rzędnej będą spełniać warunki minimalnej głębokości niwelowania i/lub minimalnej głębokości frezowania. Podstawą jest istniejąca powierzchnia. Użyj profilu Nie będzie korekty rzędnej. Rzędna punktu dołączenia podzespołu odnowy będzie odpowiadać przypisanemu profilowi. Korekta nachylenia poprzecznego zostanie określona przez opcje nachylenia warstwy nałożonej. Zablokuj do poprzedniego Nie będzie korekty rzędnej. Rzędna punktu dołączenia podzespołu odnowy będzie odpowiadać punktowi dołączenia poprzedniego podzespołu (w większości przypadków będzie to punkt końcowy poprzedniego pasa ruchu). Korekta nachylenia poprzecznego zostanie określona przez opcje nachylenia warstwy nałożonej.	Zdefiniowany przez użytkownika	Minimalna głębokość niwelowania
Minimalna głębokość niwelowania	Minimalna głębokość niwelowania pomiędzy istniejącą powierzchnią a spodem warstwy nałożonej.	Liczbowy	0,300 m (0,300 stopy)
Tolerancja nachylenia	Wielkość, o jaką nachylenie poprzeczne warstwy nałożonej może się różnić od nachylenia poprzecznego istniejącego terenu lub idealnego nachylenia poprzecznego.	Liczbowy, dodatni	0,50%

Ogólne parametry wejściowe

Odchyłka

Uwaga: Wyniki odchyłki są różne oraz względne do tolerancji nachylenia i różnicy nachylenia między istniejącym nachyleniem poprzecznym terenu a optymalnym nachyleniem poprzecznym.

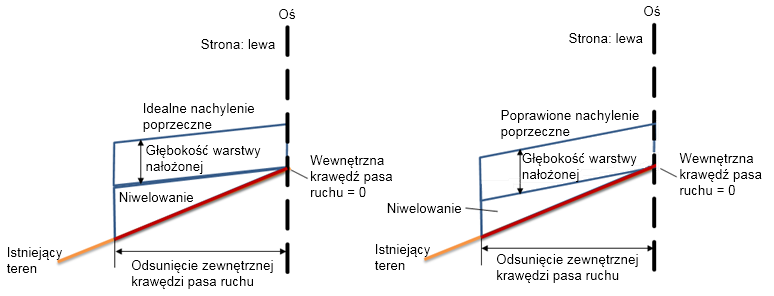

Odsunięcie wewnętrznej krawędzi pasa ruchu

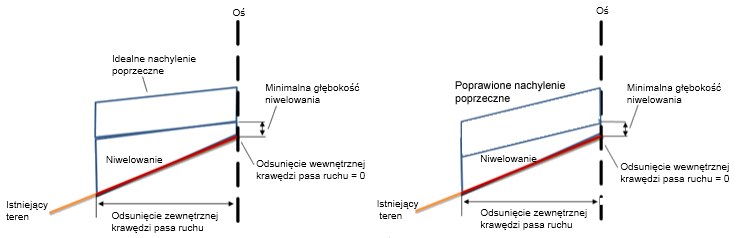

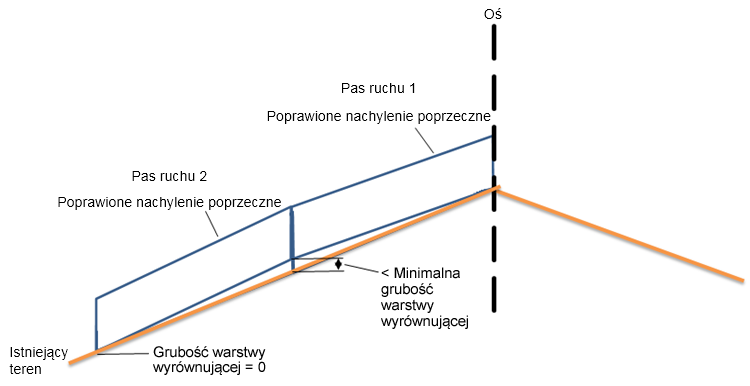

Zablokuj do poprzedniego 1

W tym przypadku drugi pas jest ustawiony na użycie opcji Zablokuj do poprzedniego. Punkt dołączenia dla pasa 2 zostanie zablokowany w rzędnej na końcu pasa 1. Grubość warstwy wyrównującej na początku drugiego pasa jest większa niż minimalna grubość warstwy wyrównującej określona dla tego pasa.

Poprawione nachylenie poprzeczne zostanie obliczone i zastosowane, ale nie zostanie zastosowana korekta rzędnej ani odchyłki. W niektórych przypadkach wymaganie minimalnej grubości warstwy wyrównującej może nie być spełnione.

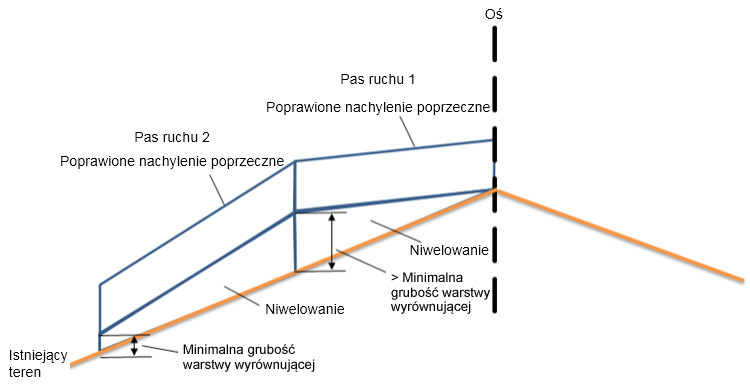

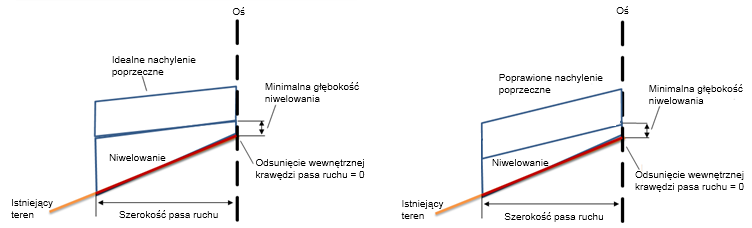

Zablokuj do poprzedniego 2

W tym przypadku drugi pas jest ustawiony na użycie opcji Zablokuj do poprzedniego. Punkt dołączenia dla pasa 2 zostanie zablokowany w podzespole pasa 1. Grubość warstwy wyrównującej na początku drugiego pasa jest mniejsza niż minimalna grubość warstwy wyrównującej określona dla tego pasa.

Poprawione nachylenie poprzeczne zostanie obliczone i zastosowane, ale nie zostanie zastosowana korekta rzędnej ani odchyłki. W niektórych przypadkach wymaganie minimalnej grubości warstwy wyrównującej może nie być spełnione.

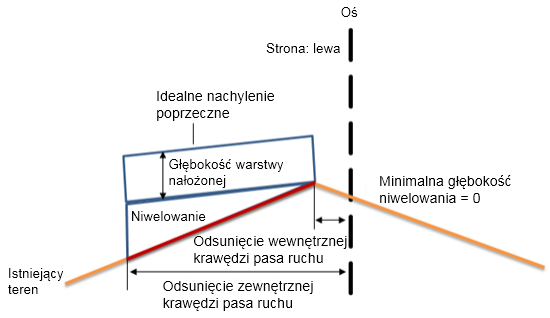

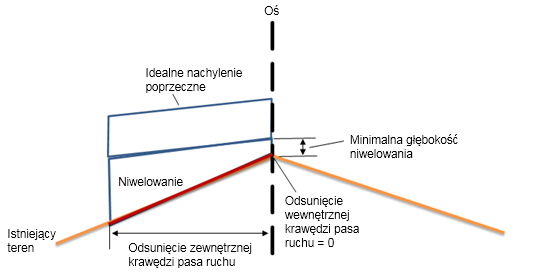

Minimalna głębokość niwelowania

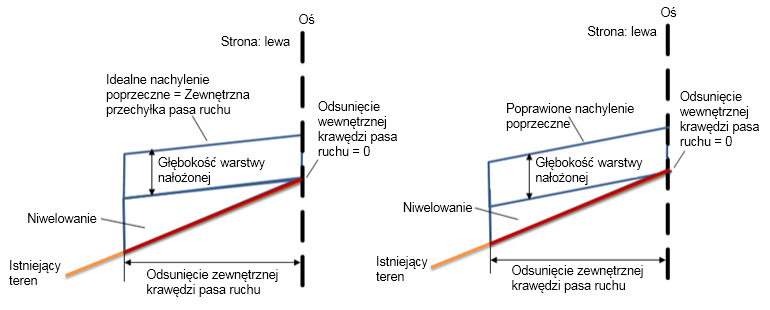

Przechyłka zewnętrznego pasa ruchu

Idealne nachylenie poprzeczne jest równe przechyłce zewnętrznego pasa ruchu.

Uwaga: W celu odczytania tych wartości wymagana jest tabela przechyłki dla linii trasowania. Wartości przechyłki zostaną odczytane z tabeli przechyłki dla linii trasowania.

Parametry wyjściowe

Parametr	Opis	Rodzaj	Wartość domyślna
Poprawione nachylenie poprzeczne	Jest to dopasowane nachylenie poprzeczne drogi, które zostało zoptymalizowane, aby pokrywać się, w maksymalnym możliwym zakresie, z podanymi przez użytkownika parametrami podzespołu odnowy.	Liczbowy	-2,00%
Nachylenie istniejącego terenu	Nachylenie poprzeczne (%) profilu istniejącego terenu obliczone od wewnętrznej do zewnętrznej krawędzi pasa ruchu.	Liczbowy	procent

Parametry docelowe

Parametr	Opis	Wymagany?
Powierzchnia docelowa	Nazwa powierzchni definiującej istniejącą jezdnię.	Tak
Docelowe odsunięcie korony	Nazwa obiektu definiującego odsunięcie punktu korony. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Nie
Docelowe odsunięcie wewnętrznej krawędzi pasa ruchu	Nazwa obiektu definiującego odsunięcie wewnętrznej krawędzi pasa ruchu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Nie
Docelowa szerokość pasa ruchu	Nazwa obiektu definiującego odsunięcie zewnętrznej krawędzi pasa ruchu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Nie
Docelowe odsunięcie wewnętrznej krawędzi istniejącego pasa ruchu	Nazwa obiektu definiującego odsunięcie wewnętrznego punktu próbkowania, który zostanie użyty do obliczenia nachylenia istniejącej powierzchni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Nie
Docelowe odsunięcie zewnętrznej krawędzi istniejącego pasa ruchu	Nazwa obiektu definiującego odsunięcie zewnętrznego punktu próbkowania, który zostanie użyty do obliczenia nachylenia istniejącej powierzchni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Nie

Zachowanie

W tym podzespole założono, że nie zostanie dodana warstwa frezowania.

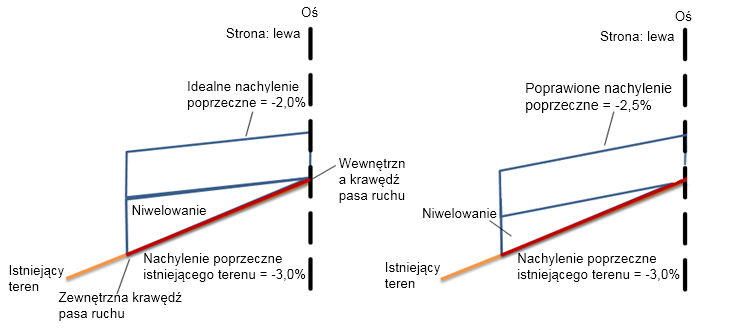

Przypadek 1-1: idealne nachylenie poprzeczne jest większe niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-3,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	-1,0%
Tolerancja nachylenia	Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -1%, co jest większe niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne zostanie skorygowane na -2,5%

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-2,5%

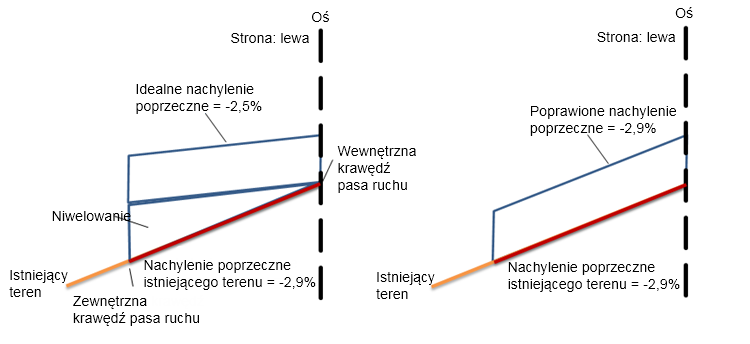

Przypadek 1-2: idealne nachylenie poprzeczne jest większe niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,5%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-2,9%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	-0,4%
Tolerancja nachylenia	Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne wyniesie -2,9%.

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-2,9%

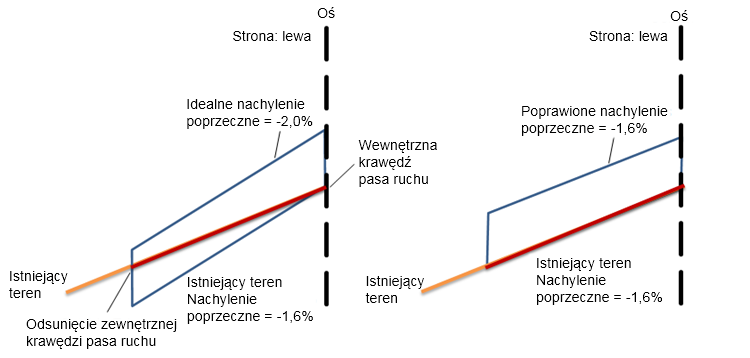

Przypadek 1-3: idealne nachylenie poprzeczne jest mniejsze niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-1,6%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	-0,4%
Tolerancja nachylenia	Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne wyniesie -1,6%.

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-1,6%

Przypadek 1-4: idealne nachylenie poprzeczne jest mniejsze niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-1,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	-1,0%
Tolerancja nachylenia	Istniejące nachylenie terenu minus Idealne nachylenie poprzeczne wynosi -1,0%, czyli więcej niż Tolerancja nachylenia wynosząca 0,5%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne wyniesie -1,5%.

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-1,5%

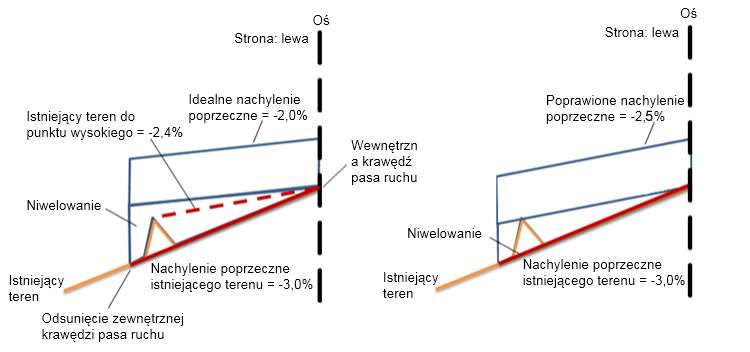

Przypadek 2-1: idealne nachylenie poprzeczne jest większe niż punkt wysoki

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-3,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	1,0%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego	-2,6%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne	-0,6%
Tolerancja nachylenia	Różnica nachylenia między istniejącym nachyleniem poprzecznym terenu a idealnym nachyleniem poprzecznym wynosi 1,0%, czyli jest mniejsza niż Tolerancja nachylenia wynosząca 0,50%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne wyniesie -2,5%.

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-2,5%

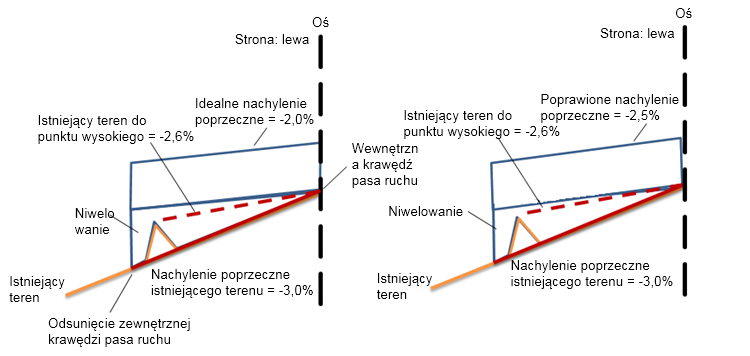

Przypadek 2-2: idealne nachylenie poprzeczne jest większe niż punkt wysoki

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-3,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	1,0%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego	-2,4%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne	-0,4%
Tolerancja nachylenia	Nachylenie poprzeczne istniejącego terenu minus Idealne nachylenie poprzeczne wynosi 1,0%, czyli więcej niż Tolerancja nachylenia wynosząca 0,5%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne wyniesie -2,5%.

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-2,5%

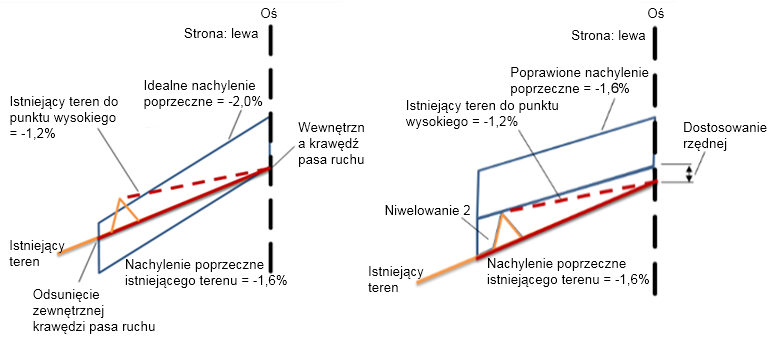

Przypadek 2-3: idealne nachylenie poprzeczne jest mniejsze niż punkt wysoki

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-1,6%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	0,4%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego	-1,2%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne	-0,8%
Tolerancja nachylenia	Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi 0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne	Poprawione nachylenie poprzeczne wyniesie -1,6%.

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-1,6%

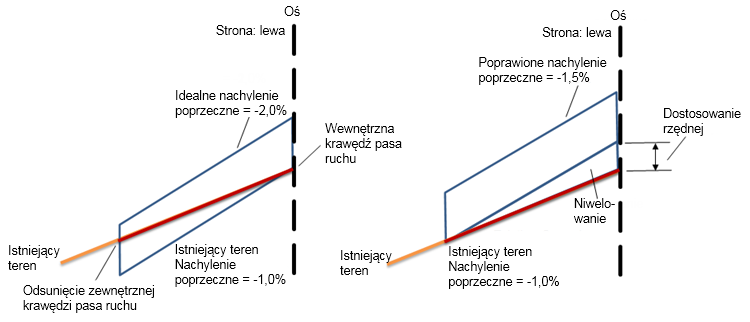

Przypadek 2-4: idealne nachylenie poprzeczne jest mniejsze niż punkt wysoki

Dane wejściowe:

Dane wejściowe
Idealne nachylenie poprzeczne	-2,0%
Minimalna głębokość niwelowania	0
Tolerancja nachylenia	0,50%
Opcje nachylenia warstwy nałożonej	Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu	Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu	prawda (wartości różnią się)

Obliczenia:

Dane wejściowe	Wartość
Nachylenie poprzeczne istniejącego terenu	-1,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne	1,0%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego	-0,8%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne	-1,2%
Tolerancja nachylenia	Nachylenie poprzeczne istniejącego terenu minus Idealne nachylenie poprzeczne wynosi 1,0%, co jest większe niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne	-1,5%

Wyjście	Wartość
Poprawione nachylenie poprzeczne	-1,5%

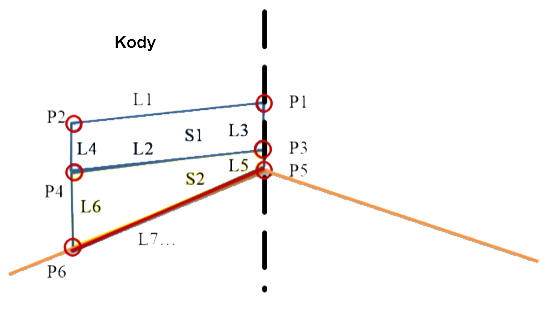

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1, P2	EOV	Krawędzie warstwy nałożonej na nachyleniu końcowym
P3, P4	EOV_Overlay	Krawędzie spodu warstwy nałożonej
P5, P6	EOV_Leveling	Krawędzie spodu niwelowania
L1	Top, Pave	Góra warstwy nałożonej
L2, L3, L4	Overlay	Połączenia warstwy nałożonej
L5, L6	Level	W przypadku niwelowania
S1	Overlay	Obszar pomiędzy górą i spodem warstwy nałożonej.
S2	Level	Obszar pomiędzy górą i spodem niwelowania.
L7	Existing Ground	Nachylenie poprzeczne istniejącego terenu

Schemat kodowania
