Za pomocą podzespołu APWACurbs wstawiane są połączenia dla betonowego krawężnika i ścieku o standardowym kształcie z warstwą nośną. Wymiary krawężnika i ścieku są oparte na planach standardowych APWA Standard Plans for Public Works Construction, wydanie 2012.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

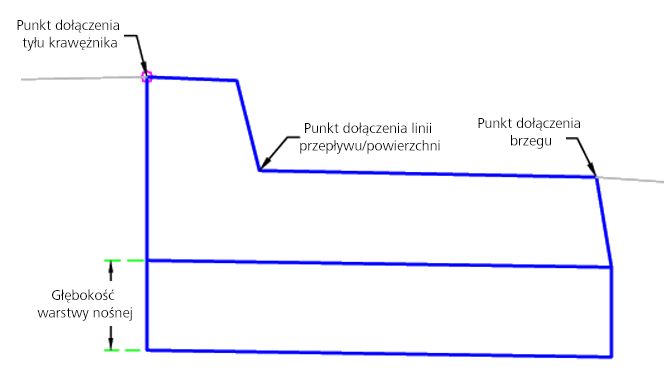

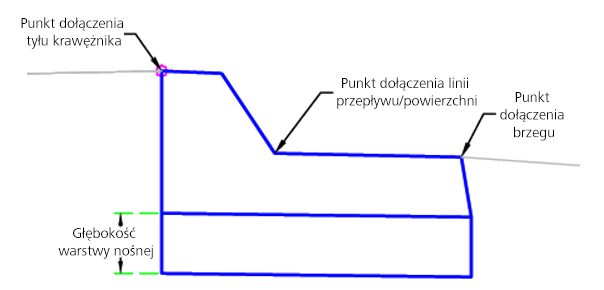

Krawężniki APWA A1-6 i A1-8

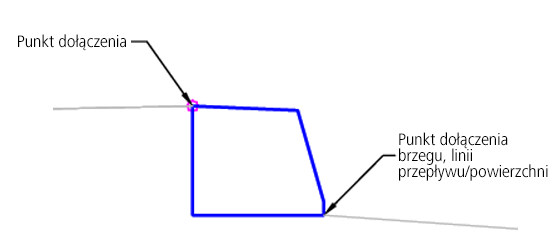

Krawężniki APWA A3-6 i A3-8

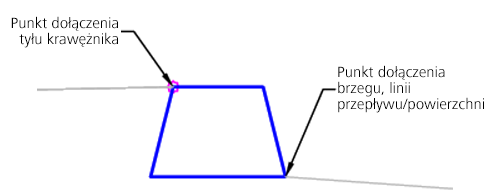

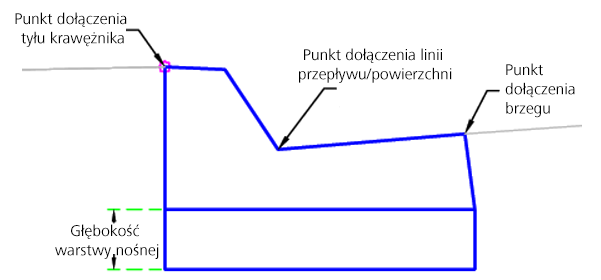

Krawężniki APWA B1-6

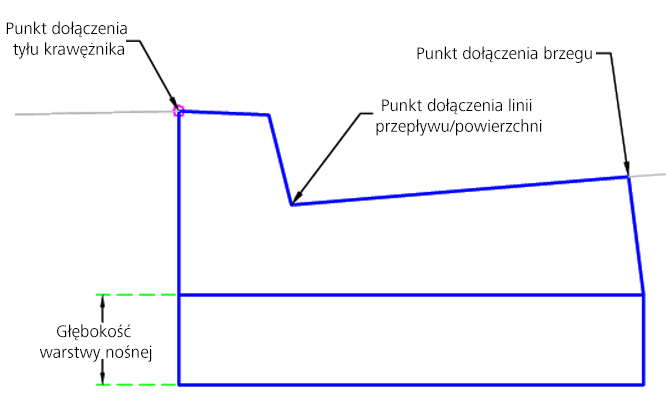

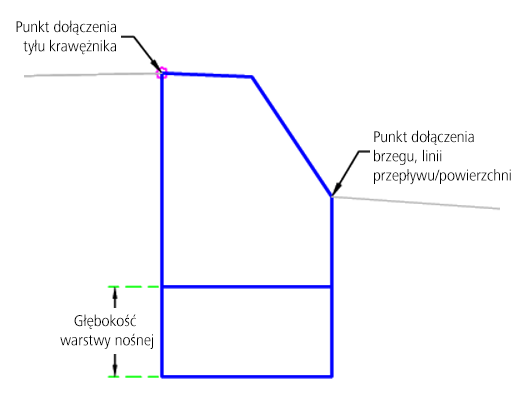

Krawężniki APWA B2-6

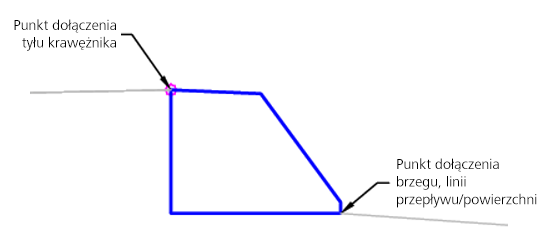

Krawężniki APWA B3-6
Krawężniki APWA C1-6 i C1-8
Krawężniki APWA C2-6
Krawężniki APWA D1-6 i D1-8
Krawężniki APWA A2-6 i A2-8
Dołączenie
Punkt dołączenia znajduje się w punkcie kołnierza ścieku, z tyłu krawężnika lub na powierzchni czołowej krawężnika.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy |
Prawy |
| Typ krawężnika | Określa używany krawężnik. | A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/D1-6/D1-8/C1-6/C1-8/B1-6/B2-6/B3-6/D2-6/C2-6 | A1-6 |
| Punkt dołączenia | Określa lokalizację punktu dołączenia krawężnika. | Brzeg/Tył krawężnika/Linia przepływu-powierzchnia |
10,0 stóp 3,0 m |
| Głębokość dolnej warstwy nośnej | Głębokość dolnej warstwy nośnej w punkcie kołnierzowym. W przypadku braku dolnej warstwy nośnej należy wprowadzić zero. | Liczbowy, dodatni |
0.5 stopy 0,150 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Połączenia krawężnika i ścieku są wstawiane na podstawie wartości zapisanych w podzespole. Wszystkie wymiary to wartości dodatnie i niezerowe. W przypadku podania niezerowej głębokości nośnej warstwa nośna nie jest wstawiana. Warstwa nośna jest zamykana do dna tyłu krawężnika.
Za pomocą podzespołu tworzony jest kształt wybranego krawężnika, krawężnika i ścieku lub krawężnika powierzchniowego z punktem dołączenia znajdującym się (a) na wewnętrznej krawędzi ścieku (lub brzegu), (b) z tyłu krawężnika lub (c) na linii przepływu (lub powierzchni) krawężnika lub ścieku.
Działanie w trybie układu
W trybie układu podzespół wyświetla komponent: krawężnik i ściek w oparciu o podane parametry wejściowe.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | BackCurb | Tył krawężnika |
| P2 | TopCurb | Szczyt krawężnika |
| P3 | Flowline_Gutter | Punkt linii przepływu ścieku lub powierzchni końcowej |
| P4 | Flange | Punkt kołnierza ścieku |
| L1–L3 | Top, Curb | Nachylenie końcowe na krawężniku i ścieku |
| L4–L6 | Curb | |
| L7 | CurbBottom, Datum | |
| L10 | SubBase, Datum | |
| S1 | Krawężnik | Betonowa powierzchnia krawężnika i ścieku |
| S2 | Dolna warstwa nośna |
Schemat kodowania

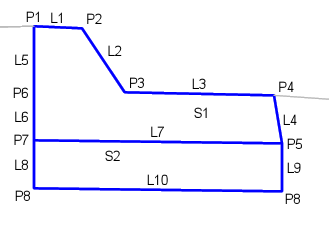

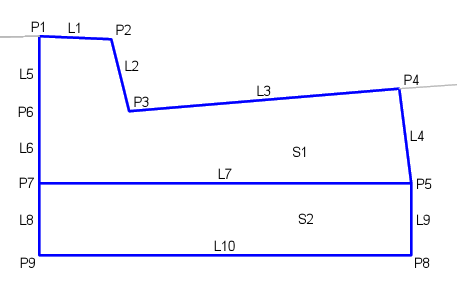

Krawężniki APWA A1-6 i A1-8

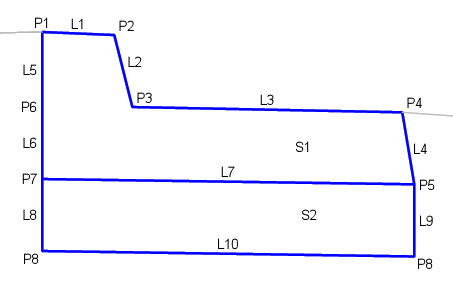

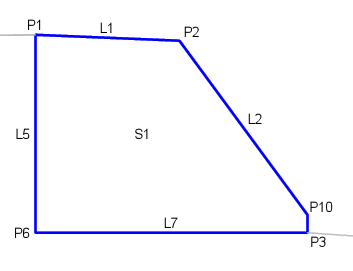

Krawężniki APWA A3-6 i A3-8

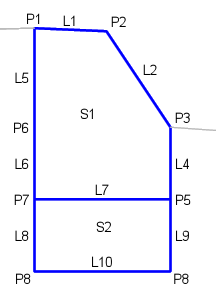

Krawężniki APWA B1-6

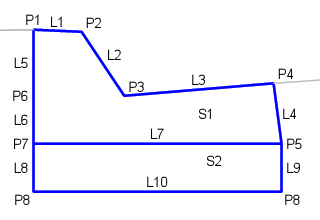

Krawężniki APWA B2-6
Krawężnik APWA B3-6
Krawężniki APWA C1-6 i C1-8
Krawężnik APWA C2-6
Krawężniki APWA D1-6 i D1-8
Krawężniki APWA A2-6 i A2-8
