Przez podzespół jest tworzona reprezentacja przekroju poprzecznego obniżonego pasa rozdzielającego pomiędzy punktem dołączenia i uprzednio nazwanym oznaczonym punktem.
Jeśli punkt łączący nie został jeszcze nazwany, należy użyć podzespołu Punkt Znacznika.
Dołączenie
Punkt dołączenia znajduje się na zewnętrznej krawędzi lewego lub prawego nachylenia rowu w pasie rozdzielającym, a uprzednio zdefiniowany oznaczony punkt musi znajdować się na przeciwnej krawędzi zewnętrznej. Nie ma znaczenia, który punkt jest lewy lub prawy.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Nazwa oznaczonego punktu |
Nazwa uprzednio zdefiniowanego oznaczonego punktu. |
Ciąg |
Brak |
|
Nachylenie 1 |
Nachylenie połączenia wydłużanego do wewnątrz z punktu dołączenia (x : 1). |
Liczbowy |
-4 ( : 1) |
|
Nachylenie 2 |
Nachylenie połączenia wydłużanego do wewnątrz z oznaczonego punktu (x : 1). |
Liczbowy |
-4 ( : 1) |
|
Utrzymaj nachylenie rowu |
W przypadku gdy górne punkty nachylenia rowu mają różne rzędne należy dokonać wyboru, czy utrzymywać stoki boczne zaniedbując przesunięcie rowu czy utrzymywać położenie środkowe rowu i dopasować stok boczny strony wyższej. |
Lista wyboru |
Utrzymanie stoków bocznych rowu, odsunięcie rowu od środka |
|
Szerokość rowu |
Szerokość spodu rowu w pasie rozdzielającym (zero w przypadku rowu V). |
Liczbowy, dodatni |
0.6 m 2 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
Brak.
Zachowanie

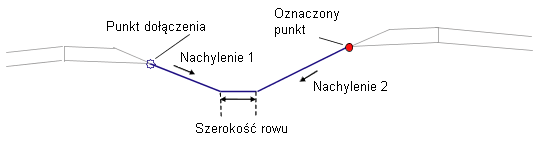

Wyznaczane są położenia punktu dołączenia i oznaczonego punktu. Oznaczony punkt może znajdować się z lewej lub prawej strony punktu dołączenia. Połączenia są przedłużane do wewnątrz: przy nachyleniu 1 od punktu dołączenia i przy nachyleniu 2 od oznaczonego punktu aż do ich przecięcia. W przypadku zdefiniowania szerokości rowu do przecinających się stoków bocznych dopasowywane jest poziome połączenie spodu rowu.
Nachylenia rowu

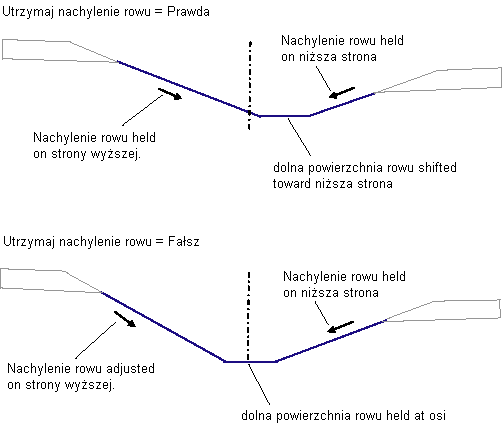

Góra nachyleń rowu może mieć inne rzędne z lewej i prawej strony, co daje rów asymetryczny. Istnieją dwie procedury postępowania w tej sytuacji. Jeśli parametr Utrzymaj nachylenie rowu ma wartość Prawda, wartości Nachylenie 1 i Nachylenie 2 są utrzymywane, a spód rowu odsuwany jest od osi w kierunku strony niższej. W przypadku wartości Fałsz spód rowu jest wyśrodkowany względem punktu środkowego odsunięcia pomiędzy górnymi punktami nachyleń oraz utrzymywane jest określone nachylenie niższej strony i dopasowywane nachylenie strony wyższej.
Obsługa osi obrotu przechyłki
Ten podzespół działa ze wszystkimi metodami obrotu osi obrotu
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|

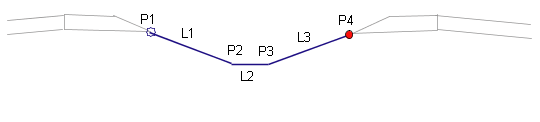

Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P2 |
LRowRozdz |
Lewa krawędź rowu w pasie rozdzielającym. |
|
P3 |
PRowRozdz |
Prawa krawędź rowu w pasie rozdzielającym. |
|
L1–L3 |
Góra Rzędna odniesienia |
Nachylenie końcowe na połączeniach pobocza nieutwardzonego i pasa rozdzielającego. |
Działanie w trybie układu
W trybie układu przez podzespół są obliczane i wyświetlane połączenia pasa rozdzielającego na podstawie danych parametrów wejściowych i względnych pozycji punktu dołączenia i oznaczonego punktu.
Schemat kodowania
