CrossGutter

Dołączenie

Punkt dołączenia znajduje się na linii przepływu ścieku poprzecznego. Komponent ten można dołączyć z lewej lub prawej strony.

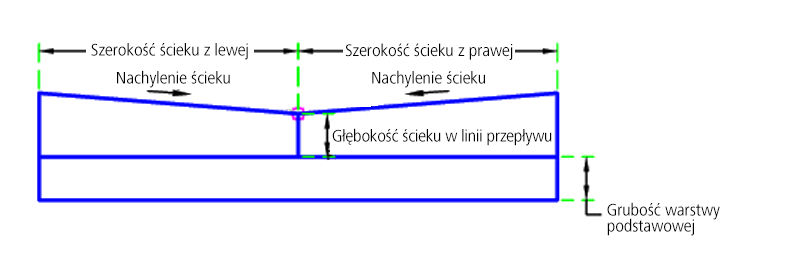

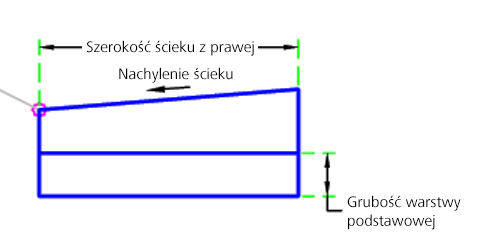

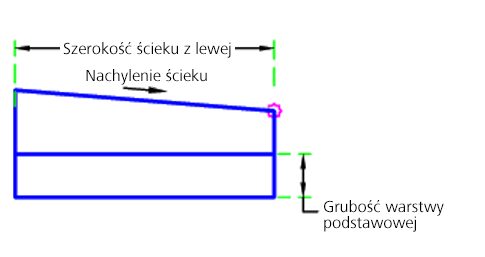

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Kompozycja ścieku	Określa, czy tworzony jest element lewy, prawy czy oba	Oba/Lewy/Prawy	Oba
Grubość warstwy podstawowej	Grubość warstwy podstawowej pod ściekiem	Liczbowy, dodatni	0,5 stopy 0.15 m
Głębokość ścieku w linii przepływu	Głębokość ścieku w linii przepływu	Liczbowy, dodatni	0,5 stopy 0.15 m
Nachylenie ścieku	Nachylenie ścieku	Liczbowy	8 (%)
Szerokość ścieku z lewej	Szerokość ścieku z lewej	Liczbowy, dodatni	3 stopy 0.9 m
Szerokość ścieku z prawej	Szerokość ścieku z prawej	Liczbowy	3 stopy 0.9 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Rzędna krawędzi po prawej	Możne posłużyć do zastąpienia rzędnej prawej krawędzi ścieku poprzecznego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Rzędna krawędzi po lewej	Może posłużyć do zastąpienia lewej krawędzi. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Odsunięcie krawędzi po lewej	Może posłużyć do zastąpienia rzędnej lewej krawędzi ścieku poprzecznego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Odsunięcie krawędzi po prawej	Może posłużyć do zastąpienia prawej szerokości ścieku poprzecznego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Połączenia ścieku są wstawiane na podstawie parametrów wejściowych. Wartości docelowe mogą zastąpić zewnętrzną krawędź ścieku poprzecznego po prawej i lewej stronie. Jeżeli grubość warstwy podstawowej jest większa niż 0, warstwa podstawowa jest tworzona pod ściekiem poprzecznym.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia wyświetlenie komponentów ścieku poprzecznego na podstawie podanych parametrów wejściowych.

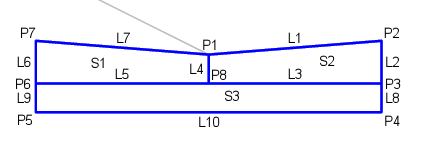

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	FL	Linia przepływu
P2, P7	GutterEdge	Krawędź ścieku
P3, P6	Edge_Datum	Dół krawędzi ścieku poprzecznego
P4, P5	Base_Datum	Dno warstwy podstawowej
P8	FL_Datum	Rzędna odniesienia w linii przepływu
L1, L7	Top, Gutter	Szczyt ścieku poprzecznego
L3, L5	Gutter, Datum	Dno ścieku
L10	Base, Datum	Dno warstwy podstawowej
S1, S2	Gutter	Ściek betonowy
S3	Base	Warstwa podstawowa
