Za pomocą podzespołu ChannelDrain wstawiane są punkty i połączenia tworzące drenu kanałowego do zbierania wody wzdłuż przebiegu.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi drenu kanałowego. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Strona | Określa stronę, po której ma zostać umieszczony podzespół. | Lewy/prawy | Prawy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Rzędna | Możne być używana do zastąpienia spodu rury. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt ustawiany jest w punkcie dołączenia. Następnie tworzone są punkty i łącza na podstawie wartości zapisanych w podzespole.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie podzespołu.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1–P4, P9, P10 | Concrete | Betonowe narożniki wlotu |
| P5, P8 | ConcBottom | Dolny narożnik betonu |
| P6, P7 | Slurry | Zaczyn |
| P11–P13 | Pipe | Punkty rury |
| L1, L2 | Concrete, Top | Góra betonu |
| L3, L7, L10, L11 | Concrete | Beton wlotu |
| L5 | Slurry | Zaczyn rury |
| L12–L14 | Pipe | Połączenia rury |
| S1, S2 | Concrete | Beton wlotu |
| S3 | Slurry | Zaczyn wokół rury |

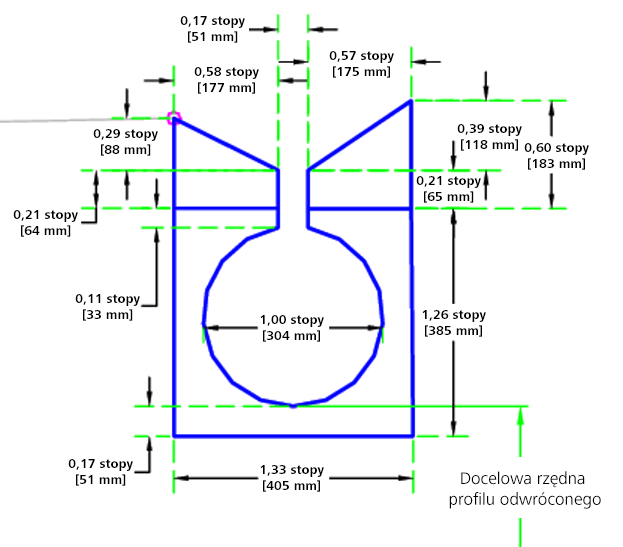

Schemat kodowania
