Ten podzespół jest używany do wstawiania przecinających się połączeń pomiędzy dwoma punktami.
Wykorzystywane jest zazwyczaj do wstawiania przecinających się nachyleń, tworzących rów V pomiędzy krawędziami dwóch sąsiednich lub złączonych jezdni. Można także zdefiniować rów o płaskim spodzie.
Dołączenie

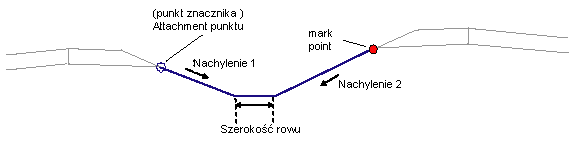

Punkt dołączenia znajduje się na zewnętrznej krawędzi lewego lub prawego nachylenia przecinającego, a uprzednio zdefiniowany, oznaczony punkt musi znajdować się na przeciwnej krawędzi zewnętrznej. Nie ma znaczenia, który punkt jest lewy lub prawy. Gdy wyświetlony zostanie monit o wprowadzenie punktu znacznikowego, należy wybrać punkt dołączenia. Zaznaczonemu punktowi należy koniecznie nadać nazwę i określić nazwę oznaczonego punktu w tym podzespole.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Nazwa oznaczonego punktu |
Nazwa uprzednio zdefiniowanego oznaczonego punktu. |
Ciąg |
Brak |
|
Nachylenie 1 |
Nachylenie połączenia wydłużanego do wewnątrz z punktu dołączenia (x : 1). Ujemne wartości nachylenia oznaczają kierunek w dół. |
Liczbowy |
-4 ( : 1) |
|
Nachylenie 2 |
Nachylenie połączenia wydłużanego do wewnątrz z oznaczonego punktu (x : 1). |
Liczbowy |
-4 ( : 1) |
|
Szerokość rowu |
Szerokość spodu rowu w pasie rozdzielającym (zero w przypadku rowu V). |
Liczbowy, dodatni |
0.6 m 2 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
Brak.
Zachowanie
Wyznaczane są położenia punktu dołączenia i oznaczonego punktu. Oznaczony punkt może znajdować się z lewej lub prawej strony punktu dołączenia. Połączenia są wydłużane do wewnątrz: przy Nachyleniu 1 od punktu dołączenia i przy Nachyleniu 2 od oznaczonego punktu aż do przecięcia. W przypadku zdefiniowania niezerowej szerokości rowu do przecinających się stoków bocznych dopasowywane jest poziome połączenie spodu rowu.
Działanie w trybie układu
Na podstawie danych parametrów wejściowych i względnej lokalizacji punktu dołączenia i oznaczonego punktu w trybie układu obliczane są i wyświetlane przez podzespół połączenia przecinające z opcjonalnym spodem rowu.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P2 |
Rów_We Rów |
W przypadku niezerowej szerokości rowu krawędź rowu położona najbliżej punktu dołączenia. Jeśli szerokość rowu wynosi zero, należy użyć kodu Rów. |
|
P3 |
PRowRozdz |
W przypadku niezerowej szerokości rowu krawędź rowu położona najbliżej oznaczonego punktu. |
|
L1–L3 |
Góra Rzędna odniesienia |
Nachylenie końcowe na połączeniach pobocza nieutwardzonego i pasa rozdzielającego. |

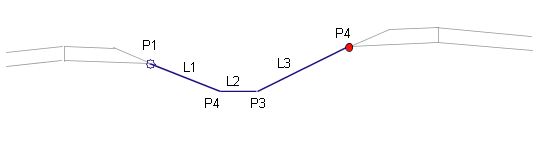

Schemat kodowania
