ShoulderVariesExtensions

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.

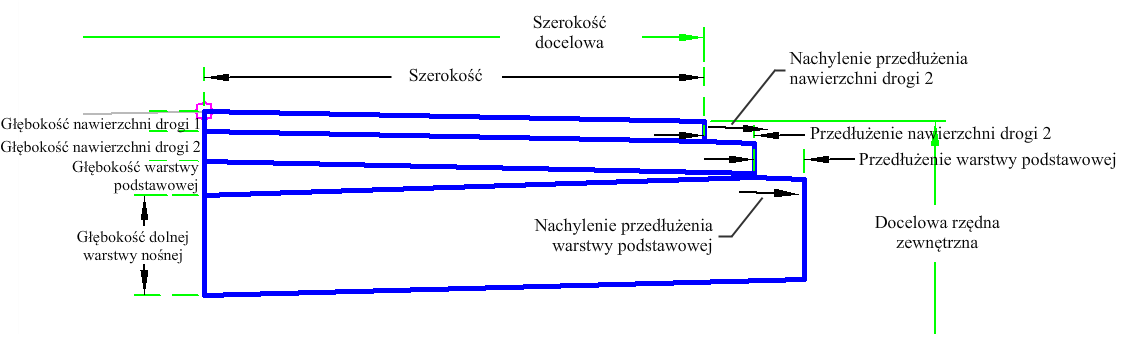

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawy
Punkt wstawienia	Określa punkt wstawienia pasa ruchu na koronie lub na krawędzi jezdni.	Crown/ EdgeOfTravelWay	Korona
Punkt korony na wewnętrznej	Określa przypisanie do wewnętrznej krawędzi jezdni kodu Korona.	Tak/Nie	Nie
Szerokość	Szerokość pasa od odsunięcia krawędzi wewnętrznej do odsunięcia krawędzi zewnętrznej.	Liczbowy, dodatni	12 stóp 3,5 m
Głębokość warstwy podstawowej	Głębokość warstwy podstawowej.	Liczbowy, dodatni	0,33 stopy 0,1 m
Nachylenie domyślne	Domyślne nachylenie pasa używane, gdy nie zdefiniowano nachylenia przechyłki dla linii trasowania	Liczbowy	-2,00 (%)
Głębokość Naw1	Grubość warstwy Naw1 (zero oznacza pominięcie).	Liczbowy, nieujemny	0,083 stopy 0,025 m
Głębokość Naw2	Grubość warstwy Naw2 (zero oznacza pominięcie).	Liczbowy, nieujemny	0,083 stopy 0,025 m
Głębokość dolnej warstwy nośnej	Grubość dolnej warstwy nośnej (zero oznacza pominięcie).	Liczbowy, nieujemny	1 stopa 0,3 m
Przedłużenie Naw2	Przedłużenie poza Naw1.	Liczbowy, nieujemny	0,5 stopy 0,15 m
Nachylenie przedłużenia bazowego	% nachylenia przedłużenia warstwy bazowej.	Liczbowy	-2,00 (%)
Przedłużenie bazowe	Przedłużenie poza Naw2.	Liczbowy, nieujemny	0,5 stopy 0,15 m
Nachylenie przedłużenia Naw2	% nachylenia przedłużenia Naw2.	Liczbowy	-2,00 (%)

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Docelowa zewnętrzna rzędna wysokości	Można stosować do zastąpienia nachylenia pobocza i powiązania zewnętrznej krawędzi pobocza z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Szerokość docelowa	Może posłużyć do zastąpienia szerokości pobocza i połączenia szerokości pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Parametr	Opis	Rodzaj
Szerokość pasa ruchu	Szerokość pasa ruchu	Liczbowy
Nachylenie pasa	Nachylenie pasa (w %)	Liczbowy

Zachowanie

Nachylenie końcowe pobocza wstawiane jest w celu uzyskania zadanej szerokości i domyślnego nachylenia pobocza po stronie zewnętrznej względem punktu dołączenia. Następnie rysowane są punkty Naw2 i połączenia. Przedłużenie Naw2 jest zapewniane przy wykorzystaniu parametrów wejściowych. Punkty bazowe i połączenia, w tym przedłużenie, obliczane są z wykorzystaniem parametrów wejściowych. Punkty, połączenia i kształty warstwy nośnej, w tym przedłużenia, obliczane są z wykorzystaniem parametrów wejściowych.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące pobocze.

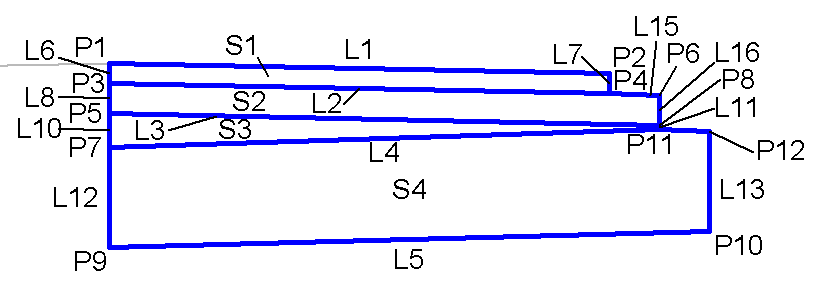

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Góra, Zawias
P4	Rzutowanie, Góra
L1–L3	Góra
S1	Naw1
S2	Naw2
S3	Warstwa podstawowa
S4	Dolna warstwa nośna
