Za pomocą podzespołu CurbAndGutterCurbRamp wstawiane są połączenia betonowego krawężnika i ścieku o standardowym kształcie z warstwą nośną, które pozwalają na dopasowanie wysokości krawężnika według profilu w celu umożliwienia modelowania łagodnego zjazdu z krawężnika. Wymiary wstawianego kształtu określane są za pomocą zdefiniowanych przez użytkownika parametrów wejściowych.
Dołączenie
Punkt dołączenia znajduje się w punkcie kołnierza ścieku, na linii przepływu lub z tyłu krawężnika.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Punkt wstawienia | Określa punkt wstawienia krawężnika i ścieku jako Krawędź ścieku, Linia przepływu albo Tył krawężnika | Krawędź ścieku/Tył krawężnika/Linia przepływu | Flowline |
| Metoda nachylenia ścieku | Określa metodę wprowadzania nachylenia ścieku | Nachylenie pasa zewnętrznego/Nachylenie pasa wewnętrznego/Stałe nachylenie/Użyj głębokości | Stałe nachylenie |
| Nachylenie ścieku | Określa stałe nachylenie ścieku | Liczbowy | -2.00% |
| Kierunek nachylenia ścieku | Określa, czy ściek jest nachylony w kierunku korony, czy od korony | Z dala od korony/W kierunku korony | Z dala od korony |
| Głębokość dolnej warstwy nośnej | Głębokość dolnej warstwy nośnej w punkcie kołnierzowym. W przypadku braku dolnej warstwy nośnej należy wprowadzić zero. | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Przedłużenie dolnej warstwy nośnej | Przedłużenie dolnej warstwy nośnej poza tył krawężnika. Aby zakończyć dolną warstwę nośną równo z tyłem krawężnika, należy użyć wartości zero. | Liczbowy, dodatni |
1 stopa 0,30 m |
| Metoda nachylenia dolnej warstwy nośnej | Określa, czy dla warstwy nośnej ma być używane nachylenie przechyłki zewnętrznego pasa, czy też ma być ustawiona liczbowa wartość procentowa nachylenia. | Nachylenie pasa zewnętrznego/Nachylenie pasa wewnętrznego/Stałe nachylenie | Nachylenie pasa zewnętrznego |
| Nachylenie dolnej warstwy nośnej % | Nachylenie dolnej warstwy nośnej (w %). Nieużywane, jeśli parametr Użyj SE ustawiony jest jako Prawda. | Liczbowy, dodatni | 6% |
| Wymiar A | Głębokość ścieku w punkcie kołnierzowym | Numeryczny, dodatni, niezerowy |
7 cali 0,18 m |
| Wymiar B | Szerokość od punktu kołnierzowego do linii przepływu ścieku | Numeryczny, dodatni, niezerowy |
30 cali 0,75 m |
| Wymiar C | Głębokość od punktu kołnierzowego do linii przepływu ścieku | Numeryczny, dodatni, niezerowy |
1 cal 0.025 m |
| Wymiar D | Wysokość krawężnika od linii przepływu ścieku do górnej powierzchni krawężnika | Numeryczny, dodatni, niezerowy |
6 cali 0.15 m |
| Wymiar E | Szerokość od linii przepływu ścieku do tyłu krawężnika | Numeryczny, dodatni, niezerowy |
8 cali 0,20 m |
| Wymiar F | Szerokość góry krawężnika | Numeryczny, dodatni, niezerowy |
6 cali 0.15 m |
| Wymiar G | Wysokość tyłu krawężnika | Numeryczny, dodatni, niezerowy |
13 cali 0,33 m |
| Tolerancja łagodnego zjazdu z krawężnika | Określa, jak daleko od wyrównania wartość docelowa łagodnego zjazdu z krawężnika może zostać uznana za znalezioną. Wszystkie wartości powyżej odległości są uznawane za nieznalezione. | Liczbowy, dodatni |
75 stóp 22 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Szerokość ścieku | Może posłużyć do zastąpienia szerokości ścieku. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna brzegu | Może posłużyć do zastąpienia nachylenia ścieku i do połączenia rzędnej wysokości brzegu krawężnika z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Docelowa rzędna szczytu krawężnika | Może posłużyć do zastąpienia rzędnej szczytu krawężnika i powiązania rzędnej szczytu krawężnika z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie

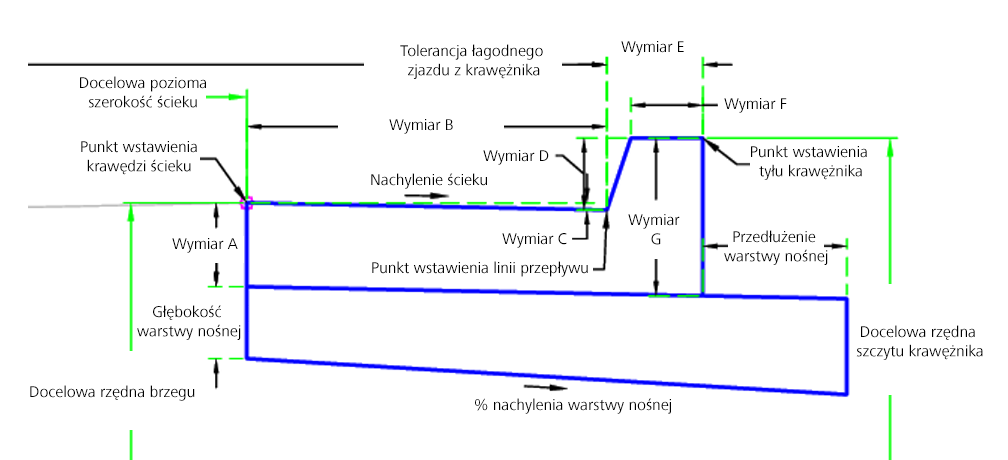

W oparciu o parametry wejściowe wymiarów A–F wstawiane są połączenia krawężnika i ścieku. Wszystkie wymiary muszą być dodatnie, niezerowe. Jeśli dana jest niezerowa głębokość dolnej warstwy nośnej, jest ona wstawiana do tyłu krawężnika i wydłużana o szerokość Przedłużenia nośnego. Dolna warstwa nośna zostaje zamknięta do krawędzi spodu i tyłu krawężnika, jak pokazano na schemacie.
Jeżeli punkt wstawienia jest inny niż tył krawężnika, wysokość krawężnika jest dostosowywana przez parametr Docelowa rzędna szczytu krawężnika. Dostosowanie nie może przekroczyć wysokości szczytu krawężnika ani zmniejszyć powierzchni krawężnika poniżej zera. Jeżeli rzędna szczytu krawężnika zostanie przekroczona, zostanie utworzona pełna powierzchnia krawężnika. Jeżeli rzędna szczytu krawężnika jest mniejsza od zera, używana jest wartość zero.
Jeżeli punkt wstawienia jest inny niż Krawędź ścieku, szerokość i nachylenie ścieku jest dostosowywane, jeżeli istnieją wartości docelowe krawędzi ścieku. W celu spełnienia wymagań dotyczących dostępności konieczne może być określenie niestandardowych wartości docelowych nachylenia i rzędnej ścieku.
Za pomocą podzespołu tworzony jest kształt krawężnika i ścieku, z punktem dołączenia znajdującym się (a) na wewnętrznej krawędzi ścieku (lub brzegu), (b) z tyłu krawężnika lub (c) na linii przepływu. Aby powierzchnia krawężnika nie była pionowa, nadano jej małą, stałą szerokość.
Działanie w trybie układu
W trybie układu podzespół wyświetla komponent: krawężnik i ściek w oparciu o podane parametry wejściowe.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Kołnierz | Punkt kołnierzowy ścieku |
| P2 | Flowline_Gutter | Punkt linii przepływu ścieku |
| P3 | SzczytKraw | Szczyt krawężnika |
| P4 | TyłKraw | Tył krawężnika |
| L1–L3 | Top, Curb | Nachylenie końcowe na krawężniku i ścieku |
| L9 | Dolna warstwa nośna, Rzędna odniesienia | |
| S1 | Krawężnik | Betonowa powierzchnia krawężnika i ścieku |
| S2 | Dolna warstwa nośna |

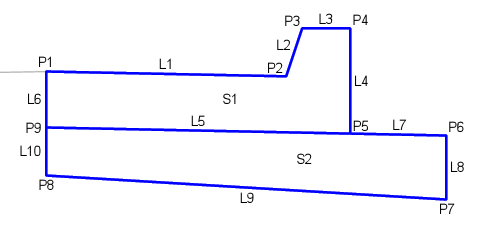

Schemat kodowania
