Za pomocą tego podzespołu wstawiane jest połączenie rzutowania od punktu dołączenia do danego odsunięcia od granicy pasa drogi na powierzchni docelowej.
Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).
Dołączenie

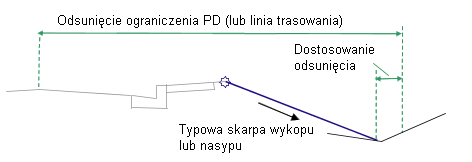

Punkt dołączenia znajduje się na wewnętrznej krawędzi połączenia rzutowania.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Odsunięcie PD od linii bazowej |
Dodatnie lub ujemne odsunięcie granicy pasa drogowego od linii bazowej. Dodatnia wartość dla tego parametru spowoduje wstawienie tego podzespołu po prawej stronie korytarza lub sterującej linii bazowej. Wartość ujemna spowoduje wstawienie go po lewej stronie. Więcej informacji na ten temat znajduje się w sekcji „Wstawianie podzespołów po prawej i lewej stronie korytarza” w rozdziale Korytarze Pomocy podręcznika użytkownika programu Autodesk Civil 3D. |
Liczbowy |
3.0 m 10.0 stóp |
|
Dostosowanie odsunięcia |
Dodatnia lub ujemna wartość dodana do odsunięcia granicy PD. Ujemna wartość dostosowania powoduje przesunięcie punktu rzutowania wewnątrz granicy PD; wartość dodatnia powoduje przesunięcie na zewnątrz tej granicy. |
Liczbowy |
0.0 |
|
Opcja zaokrąglenia |
Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu |
Ciąg |
Brak |
|
Zaokrąglanie według |
Określa, który parametr ma być używany do zaokrąglania |
Ciąg |
Długość |
|
Parametr zaokrąglania |
Określa wartość długości lub promienia |
Liczbowy, dodatni |
1500 stóp |
|
Mozaikowanie zaokrąglenia |
Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń). |
Liczbowy, dodatni |
6 |
|
Umieść materiał wyłożenia |
Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. |
Ciąg |
Brak |
|
Limit nachylenia 1 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
1 : 1 |
|
Grubość materiału 1 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
12 cali |
|
Nazwa materiału 1 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 2 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
2 : 1 |
|
Grubość materiału 2 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
6 cali |
|
Nazwa materiału 2 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 3 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
4 : 1 |
|
Grubość materiału 3 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
4 cali |
|
Nazwa materiału 3 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Odsunięcie PD |
Może posłużyć do zastąpienia stałej wartości parametru Odsunięcia PD i do połączenia odsunięcia PD z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie rzutowania |
Odsunięcie punktu rzutowania |
Liczbowy |
|
Rzędna rzutowania |
Rzędna punktu rzutowania |
Liczbowy |
Zachowanie
Odsunięcie rzutowania obliczane jest jako Odsunięcie granicy PD plus/minus Dostosowanie odsunięcia. Połączenie rzutowania wstawiane jest od punktu dołączenia do obliczonego odsunięcia na powierzchni docelowej.
Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu

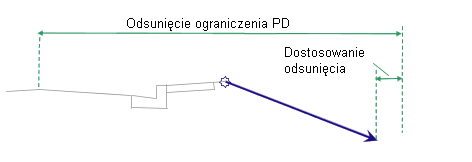

W trybie układu wyświetlane jest przez ten podzespół połączenie rozciągające się na zewnątrz, przy nachyleniu -4 : 1 do odsunięcia pasa drogi plus/minus dostosowanie odsunięcia. Połączenie rzutowania zakończone jest grotem strzałki skierowanej na zewnątrz.
Punkt, połączenie i kody kształtu

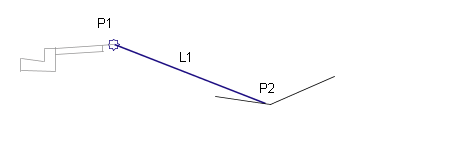

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P1 |
Zawias Zawias_Odcięta lub Zawias_Rzędna |
Punkt zawiasu. Parametr Zawias_Odcięta używany jest, gdy połączenie rzutowania ma nachylenie wznoszące, a parametr Zawias_Rzędna, gdy ma ono nachylenie opadające. |
|
P2 |
Rzutowanie Rzutowanie_Wykop lub Rzutowanie_Nasyp |
Punkt rzutowania |
|
L1 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop |
Połączenie rzutowania sekcji wykopu |
|
L1 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp |
Połączenie rzutowania sekcji nasypu |
Schemat kodowania
