Jest to podzespół ogólnego przeznaczenia podobny do podzespołu Połącz Z Oznaczonym Punktem, umożliwiający wykonanie połączenia od punktu dołączenia do uprzednio nazwanego oznaczonego punktu.
Może być używany w różnych okolicznościach, także do łączenia przyległych jezdni, w sytuacji gdy względne odsunięcia i rzędne zmieniają się, lub zbiegających się jezdni w poprzek ich klinowego obszaru wewnętrznego. Jeśli punkt łączący nie został jeszcze nazwany, należy użyć podzespołu Punkt Znacznika.
Dołączenie

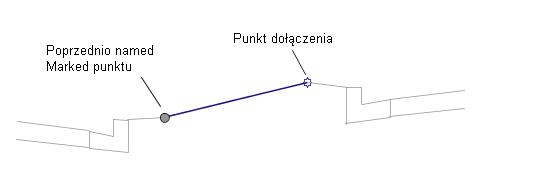

Punkt dołączenia znajduje się na początku połączenia. Połączenie może biec w dowolnym kierunku. Kierunek jest wyznaczany przez położenie oznaczonego punktu względem punktu dołączenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Typ |
Wartość domyślna |
|---|---|---|---|
|
Nazwa oznaczonego punktu |
Nazwa oznaczonego punktu przeznaczonego do dołączenia. |
Ciąg |
Brak |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza do powierzchni. Wartość logiczna Fałsz powoduje dodanie połączenia, punktu początkowego oraz punktu końcowego. Wartość logiczna Prawda powoduje dodanie tylko punktu końcowego. |
Prawda\Fałsz |
Nie |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
|
Parametr |
Opis |
Typ |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie

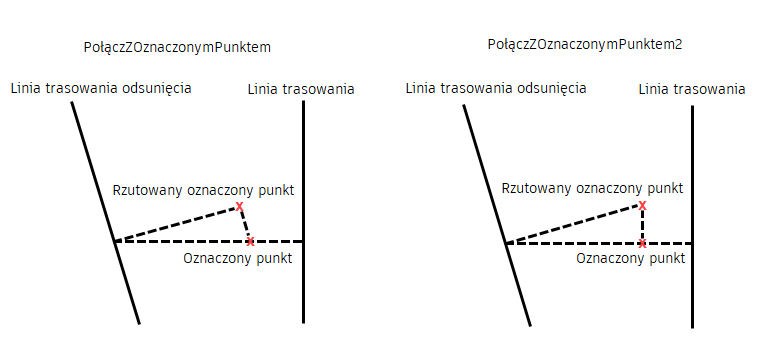

Podstawowa różnica pomiędzy podzespołem PołączZOznaczonymPunktem2 a podzespołem PołączZOznaczonymPunktem polega na ich zastosowaniu, gdy oznaczony punkt znajduje się na odsuniętej linii bazowej w stosunku do połączenia. Na poniższej ilustracji przedstawiono różnicę między dwoma podzespołami.
Działanie w trybie układu

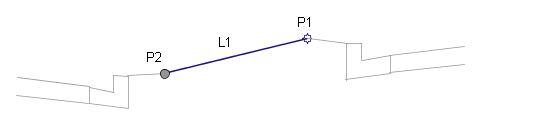

W trybie układu przez podzespół jest wyświetlane połączenie pomiędzy punktem dołączenia a oznaczonym punktem.
Punkt, połączenie i kody kształtu
Brak.
