Za pomocą podzespołu VegetatedSwale jest tworzony rów chłonny porośnięty roślinnością do odprowadzania wody burzowej.
Dołączenie
Punkt dołączenia znajduje się w środku szczytu rowu chłonnego porośniętego roślinnością.

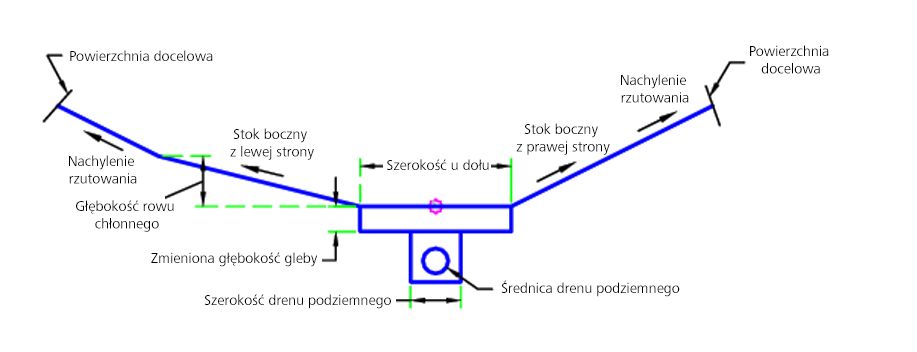

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Szerokość dolna | Szerokość dna rowu chłonnego | Liczbowy, dodatni | 3 |
| Uwzględnij użyźnioną glebę | Uwzględnij użyźnioną glebę pod rowem chłonnym | Tak/Nie | Tak |
| Nachylenie rzutowania | Nachylenie rzutowania | Liczbowy, dodatni | 2 ( : 1 ) |
| Głębokość użyźnionej gleby | Głębokość użyźnionej gleby | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Średnica drenu podziemnego | Średnica drenu podziemnego | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Głębokość drenu podziemnego | Głębokość drenu podziemnego | Liczbowy, dodatni |
1 stopa 0,30 m |
| Szerokość drenu podziemnego | Szerokość drenu podziemnego | Liczbowy, dodatni |
1 stopa 0,30 m |
| Uwzględnij dren podziemny | Uwzględnij dren podziemny | Tak/Nie | Tak |
| Głębokość rowu chłonnego | Głębokość rowu chłonnego | Liczbowy, dodatni |
1 stopa 0,30 m |
| Stok boczny z lewej strony | Lewy stok boczny | Liczbowy, dodatni | 4 ( : 1 ) |
| Stok boczny z prawej strony | Prawy stok boczny | Liczbowy, dodatni | 2 ( : 1 ) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Powierzchnia docelowa | Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Zaczynając od punktu dołączenia rów chłonny jest tworzony przy użyciu parametrów wejściowych. Jeżeli wartość docelowa powierzchni jest ustawiona, znajdowana jest powierzchnia rzutowania (tylko w przypadku wykopu). Jeżeli opcja uwzględnienia drenu podziemnego jest ustawiona na Tak, tworzony jest dren podziemny.
Działanie w trybie układu
W trybie układu tworzony jest rów chłonny porośnięte roślinnością.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Flowline | Linia przepływu rowu chłonnego porośniętego roślinnością |
| P2, P3 | Swale | Krawędź rowu chłonnego |
| P4, P5 | Hinge | |
| P6, P7 | Daylight, Daylight_Cut | |
| P10–P13 | Underdrain | |
| P14 | Pipe_Invert | Spód rury drenu podziemnego |
| L1–L4 | Swale, Top | Szczyt rowu chłonnego |
| L5, L6 | Daylight, Daylight_Cut | |
| L9 | AmendedSoil, Datum | Dno użyźnionej gleby |
| L14 | Underdrain, Datum | Dno drenu podziemnego |
| S1 | AmendedSoil | |
| S2 | Underdrain |

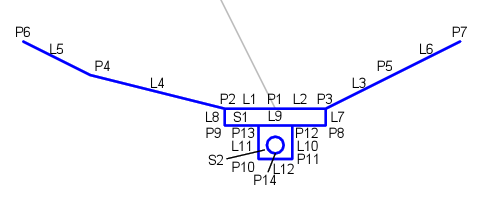

Schemat kodowania
