Nakładka Korona Między Krawędzie

Za pomocą tego podzespołu pomiędzy dwoma punktami krawędzi nawierzchni jest tworzona prosta jezdnia o spadku daszkowym.

W celu użycia tego podzespołu muszą istnieć oddzielne linie trasowania definiujące lewą i prawą krawędź. Rzędne tych punktów mogą być pobrane z powierzchni lub profilów. Jeśli komponent definiujący krawędzie (np. krawężnik i ściek) jest również komponentem odnowy, mogłyby być one również przekazane jako oznaczone punkty, przenosząc w ten sposób informację o odsunięciu i rzędnej.

Dołączenie

Punkt dołączenia znajduje się w pobliżu punktu korony podzespołu. Zazwyczaj leży w punkcie linii bazowej zespołu. Mimo iż w trybie układu punkt ten pokrywa się z punktem korony, w stanie korytarza punkt profilu nachylenia końcowego (lub punkt znacznika linii bazowej) może nie być z nim tożsamy, ponieważ jego odsunięcie i rzędna są obliczane przy użyciu danych krawędzi nawierzchni drogi.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Odsunięcie lewej krawędzi	Odległość pomiędzy domyślnym punktem dołączenia a lewą krawędzią nawierzchni drogi. Wartość ta jest używana, w przypadku gdy z lewą krawędzią nie jest powiązana żadna linia trasowania (lub oznaczony punkt).	Liczbowy	3.6 m i 12 stopy
Odsunięcie prawej krawędzi	Odległość pomiędzy domyślnym punktem dołączenia a prawą krawędzią nawierzchni drogi. Wartość ta jest używana, w przypadku gdy z prawą krawędzią nie jest powiązana żadna linia trasowania (lub oznaczony punkt).	Liczbowy	3.6 m i 12 stopy
Krawędź lewa – punkt oznaczony	Aby zapoczątkować tworzenie podzespołu, dostarczane są: odsunięcie i rzędna istniejącej lewej krawędzi nawierzchni drogi. (OPCJA)	Ciąg	Brak
Krawędź prawa – punkt oznaczony	Aby zapoczątkować tworzenie podzespołu, dostarczane są: odsunięcie i rzędna istniejącej prawej krawędzi nawierzchni drogi. (OPCJA)	Ciąg	Brak
Wysokość korony drogi	Wysokość od punktu środkowego sznurka traserskiego do punktu korony.	Liczbowy	0.1 m i 0.33 stopy
Min. nachylenie %	Minimalne dopuszczalne nachylenie pasów zewnętrznych w kierunku na zewnątrz od punktu dołączenia.	Liczbowy	-1%
Maks. nachylenie %	Maksymalne dopuszczalne nachylenie pasów zewnętrznych w kierunku na zewnątrz od punktu dołączenia.	Liczbowy	-3%
Głębokość warstwy nałożonej	Głębokość warstwy nałożonej ponad istniejącymi nachyleniami końcowymi.	Liczbowy	0.1 m i 0.30 stopy

Po podaniu parametrów docelowych poprzednie parametry (domyślne odsunięcia i oznaczone punkty) będą w stosownych przypadkach ignorowane.

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Lewa krawędź	Dostarczana jest wartość odsunięcia lewej krawędzi nawierzchni drogi w odniesieniu do punktu dołączenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Prawa krawędź	Dostarczana jest wartość odsunięcia prawej krawędzi nawierzchni drogi w odniesieniu do punktu dołączenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Lewa krawędź	Dostarczana jest wartość rzędnej lewej krawędzi nawierzchni drogi względem punktu dołączenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Prawa krawędź	Dostarczana jest wartość rzędnej prawej krawędzi nawierzchni drogi w odniesieniu do punktu dołączenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
EGTopSurf	W przypadku braku profilów dla rzędnych lewej lub prawej krawędzi nawierzchni drogi ta rzędna powierzchni przy tym odsunięciu jest wybierana jako wartość rzędnej (odpowiednio dla lewej i prawej krawędzi). Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Parametr	Opis	Rodzaj
Nachylenie lewego pasa %	Nachylenie lewego pasa (w %).	Liczbowy
Nachylenie prawego pasa %	Nachylenie prawego pasa (w %).	Liczbowy

Zachowanie

Lewa krawędź nawierzchni drogi

Lewa krawędź punktu nawierzchni drogi jest umieszczana od punktu dołączenia na podstawie: (a) położenia linii trasowania za pośrednictwem parametru docelowego „Lewa krawędź”, (b) jeśli nie został on określony, na podstawie przypisanego (do Lewej krawędzi) oznaczonego punktu, (c) jeśli nie określono żadnego z nich, na podstawie domyślnej wartości odsunięcia (Lewej krawędzi).

Rzędna tego punktu jest obliczana na podstawie: (a) parametru docelowego profilu lewej krawędzi, (b) jeśli nie został on określony, rzędna powierzchni wyznaczana jest z przypisania logicznego „EGTopSurf”, (c) jeśli nie określono żadnego z nich, rzędna ustalana jest przez przypisany, oznaczony punkt. W przypadku niespełnienia żadnego z powyższych warunków wyświetlany jest komunikat błędu, a tworzenie korytarza jest przerywane.

Prawa krawędź nawierzchni drogi

Prawa krawędź punktu nawierzchni drogi umieszczana jest od punktu dołączenia na podstawie: (a) położenia linii trasowania za pośrednictwem parametru docelowego „Prawa krawędź”, (b) jeśli nie został on określony, na podstawie przypisanego (do Prawej krawędzi) oznaczonego punktu, (c) jeśli nie określono żadnego z nich, na podstawie domyślnej wartości odsunięcia (Prawej krawędzi).

Rzędna tego punktu jest obliczana na podstawie: (a) parametru docelowego profilu prawej krawędzi, (b) jeśli nie został on określony, rzędna powierzchni wyznaczana jest z przypisania logicznego „EGTopSurf”, (c) jeśli nie określono żadnego z nich, rzędna ustalana jest przez przypisany, oznaczony punkt. W przypadku niespełnienia żadnego z powyższych warunków wyświetlany jest komunikat błędu, a tworzenie korytarza jest przerywane.

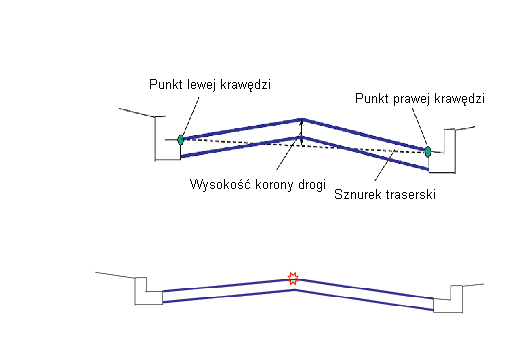

Punkt korony

Punkt korony (odsunięcie) znajduje się w połowie odległości między lewą a prawą krawędzią nawierzchni drogi.

Rzędna punktu korony jest sumą „średniej rzędnej lewej i prawej krawędzi” i wartości parametru Wysokość korony drogi.

Spód nakładkij

Powierzchnia spodu warstwy nałożonej obliczana jest przez odsunięcie proponowanego nachylenia końcowego (punkt Lewej krawędzi do nowego punktu Korony do punktu Prawej krawędzi) za pomocą wartości parametru Głębokość warstwy nałożonej.

Działanie w trybie układu

W trybie układu wstawiany jest przez podzespół jeden pas z obu stron punktu dołączenia. Pierwsze dwa punkty krawędzi umieszczane są na podstawie lewego/prawego odsunięcia. Rzędne tych punktów są obliczane (w trybie układu) przez odjęcie wysokości korony drogi od rzędnej punktu dołączenia. Następnie w połowie odległości pomiędzy tymi dwoma punktami umieszczany jest „Punkt korony”. Ponieważ jednak wartości domyślne programu są takie same dla lewej i prawej strony, domyślnie punkt korony dopasowany jest do punktu znacznika linii bazowej. Nachylenia pasa w trybie układu równe są wartości Min. nachylenia %. Grubość nawierzchni drogi równa jest głębokości warstwy nałożonej.

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

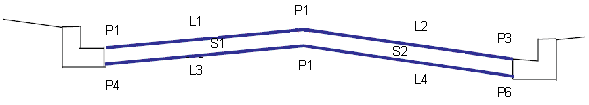

Punkt, połączenie lub kształt	Kod	Opis
P1, P3	ETW	Krawędzie pasa ruchu na nachyleniu końcowym
P4, P6	KJ_Warstwa_nałożona	Krawędzie pasa ruchu na Warstwie nałożonej
P2	Crown	Korona (zmiana nachylenia) na nachyleniu końcowym
P5	Korona_Warstwa_nałożona	Korona (zmiana nachylenia) na warstwie nałożonej
L1, L2	Top, Pave	Powierzchnia nachylenia końcowego
L3, L4	Warstwa nałożona	Powierzchnia warstwy nałożonej
S1, S2	Warstwa nałożona	Obszar warstwy nałożonej.
