Podzespół ValleyGutter umożliwia wstawienie betonowego koryta ściekowego w kształcie łuku. Można zdefiniować jego szerokość i krzywiznę przez wybranie jednej z predefiniowanych geometrii.

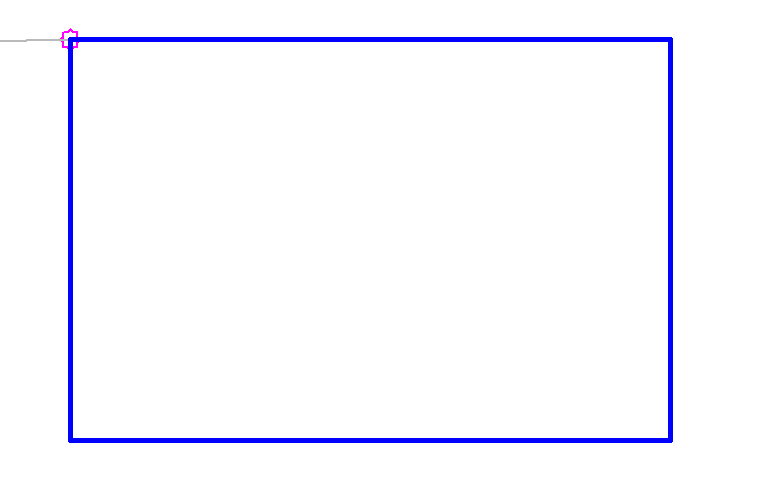

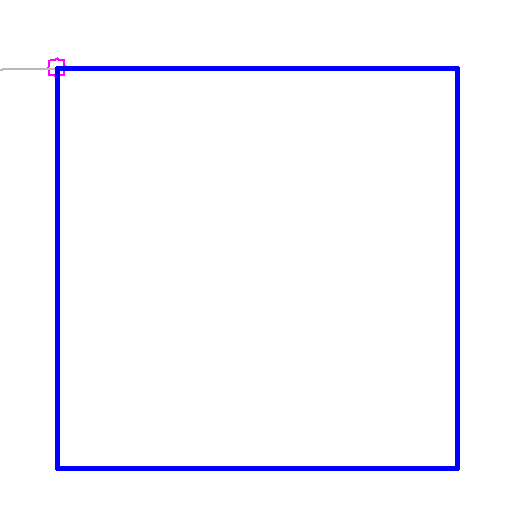

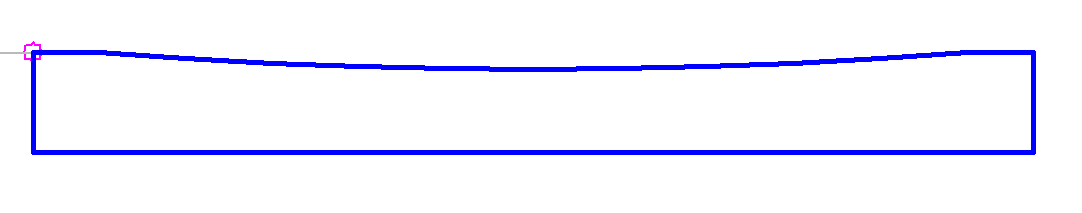

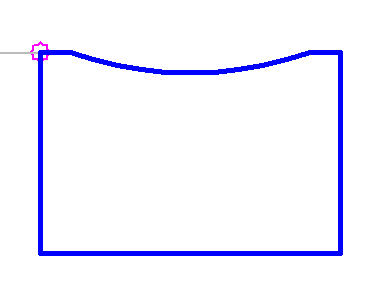

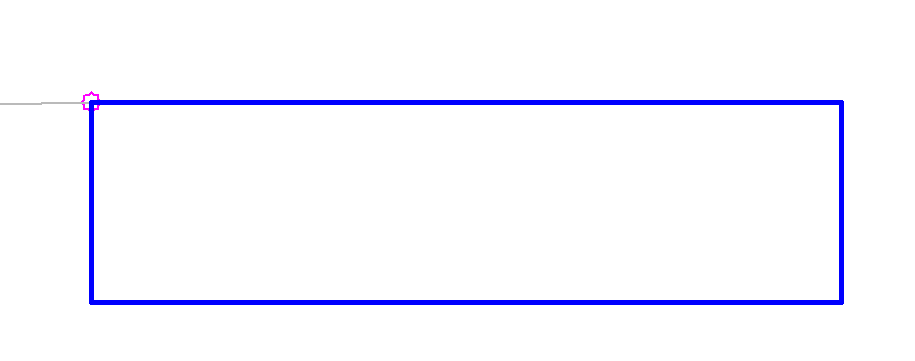

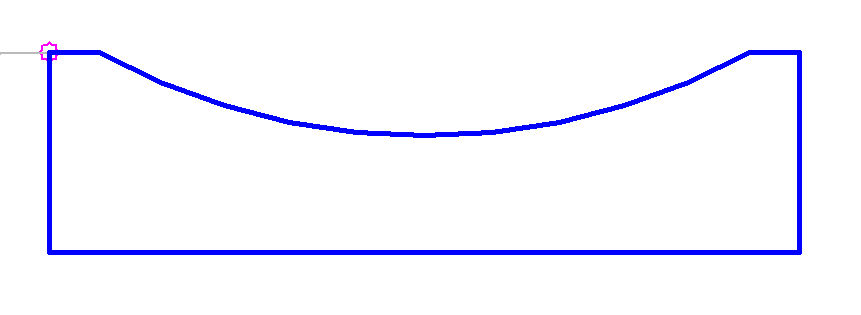

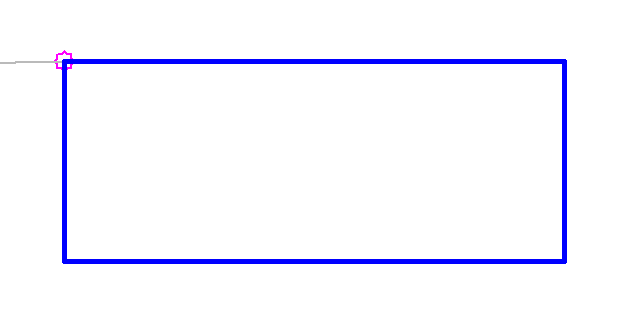

Przypadek IIA1:
Przypadek IIB1:
Przypadek IIC1:
Przypadek IID1:
Przypadek IIE1:
Przypadek IIA2:
Przypadek IIB2:
Przypadek IIE2:
Przypadek IID2:
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi koryta ściekowego.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół. | Lewa/Prawa | Prawy |
| Kod połączenia rzędnej odniesienia | Lista kodów przypisywanych do połączenia formacji. | Ciąg oddzielony przecinkiem | Formacja |
| Najwyższy kod połączenia | Lista kodów przypisywanych do połączenia górnego. | Ciąg oddzielony przecinkiem | Góra |
| Kod kształtu | Lista kodów kształtu przypisywanych do kształtów uformowanych przez ten podzespół (jeśli kształty zostaną uformowane). | Ciąg oddzielony przecinkiem | Pasmo |
| Typ pasma | Określa kształt koryta ściekowego. | IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2 | IIA2 |
Parametry docelowe
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Ten podzespół umożliwia wstawienie kształtu koryta ściekowego określonego w parametrach wejściowych. W podzespole ustawiane są wszystkie wymiary.
Działanie w trybie układu
W trybie układu podzespół wyświetla połączenia obejmujące wybrany typ koryta ściekowego.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Góra, Zawias | |
| P2, P3, P8, P9 | Rzędna odniesienia | |
| P4 – P7, P10 | Góra | |
| L1, L3, L8, L10 | Beton, Rzędna odniesienia | |
| L2, L9 | Rzędna odniesienia | |
| L4, L5, L11 | Góra | |
| S1, S2 | ValleyGutter |

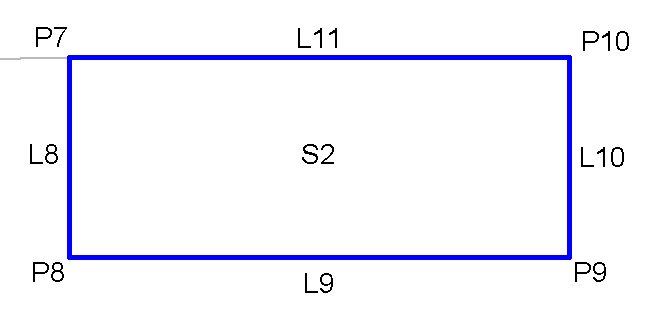

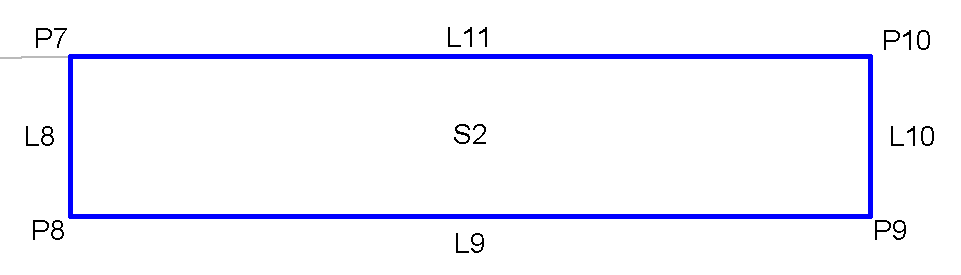

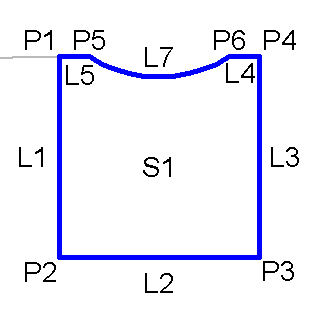

Schemat kodowania

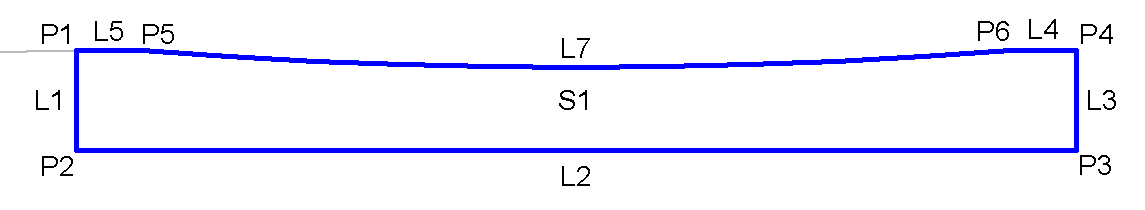

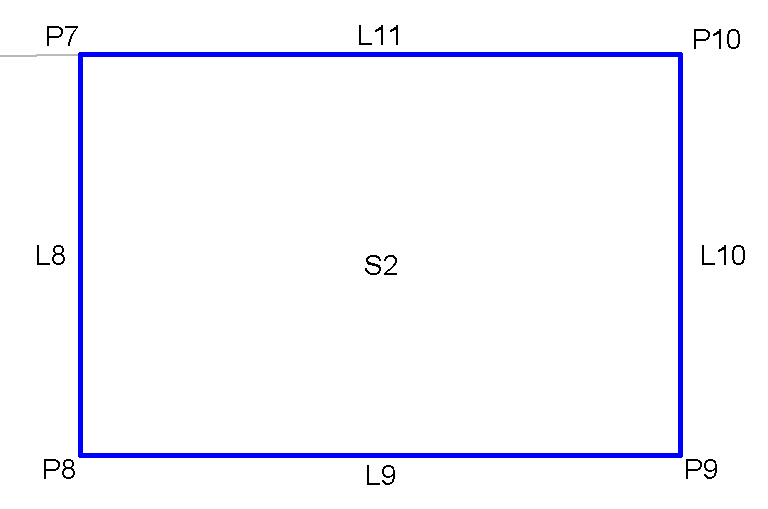

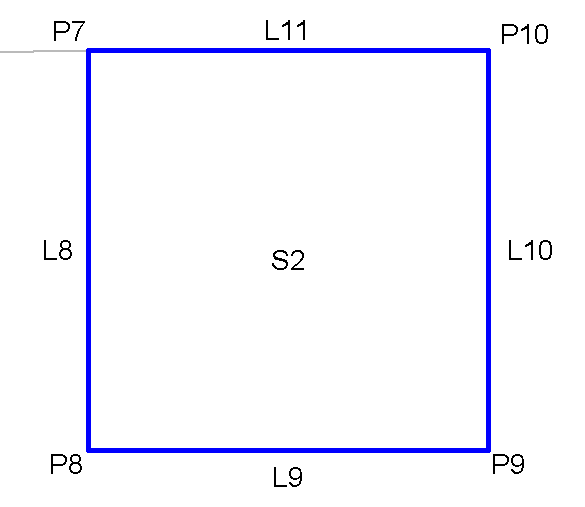

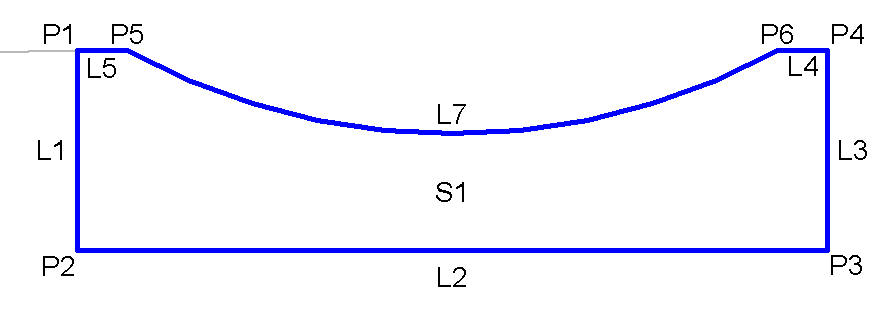

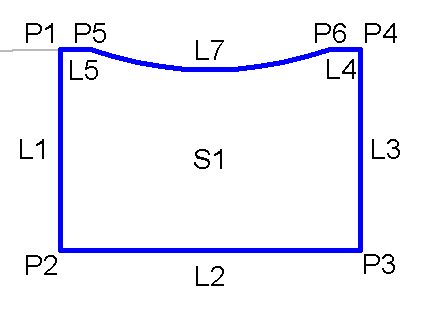

Przypadek IIA1:
Przypadek IIB1:
Przypadek IIC1:
Przypadek IID1:
Przypadek IIE1:
Przypadek IIA2:
Przypadek IIB2:
Przypadek IIE2:
Przypadek IID2:
