Do rysowania dwu- i trójwymiarowych modeli takich systemów, jak kanalizacja burzowa, kanalizacja sanitarna i inne, służą funkcje sieci rurociągów programu Autodesk Civil 3D.
Sieć rurociągów może zawierać same rury, same struktury lub, częściej, rury wraz ze strukturami. W katalogu części dostępne są elementy sieci przewodów rurowych, takie jak rury kołowe, eliptyczne lub prostokątne, włazy kanalizacyjne, ścieki uliczne, mury oporowe i inne.
Obiekt sieci przewodów rurowych zarządza zbiorem rur i obiektów strukturalnych, które są ze sobą powiązane w system przewodów rurowych. Zazwyczaj rury i struktury są wzajemnie połączone i tworzą pojedynczy bieg rur lub sieć przewodów rurowych. Obiekty rur i struktur w sieci rurociągów zazwyczaj przypisane są do linii trasowania i/lub powierzchni, do których istnieją odnośniki i które zawierają dane odsunięcia pikiety i rzędnych. Każda część w sieci rurociągów może odwoływać się do dowolnej powierzchni lub linii trasowania na rysunku.
Funkcje kontroli przenikania programu Autodesk Civil 3D pozwalają na szybką identyfikację miejsc kolizji rur lub struktur bądź też obszarów, w których znajdują się one zbyt blisko siebie. Program Autodesk Civil 3D zawiera aplikacje rozszerzeń umożliwiające wykonywanie różnorodnych zadań hydraulicznych i hydrologicznych na danych sieci rurociągów. Po utworzeniu sieci rurociągów można wyodrębnić różne dane, korzystając z funkcji eksportu w formacie LandXML.
Następujące sekcje opisują komponenty, które tworzą sieć przewodów rurowych:
Sieć przewodów rurowych
Obiekt sieci przewodów rurowych służy jako obiekt pojemnika, do którego przypisywane są rury i struktury stanowiące część tego samego biegu rur lub sieci przewodów rurowych. Sieć przewodów rurowych zazwyczaj zawiera rury i obiekty strukturalne. Nazwy obiektów sieci rurociągów wyświetlane są w drzewie Nawigator i na liście Nawigatora.
Rura
Rura jest kształtem rysunkowym, który reprezentuje prosty lub zakrzywiony odcinek rury używany w takich sieciach, jak kanalizacja deszczowa i systemy irygacyjne. Na rysunku trójwymiarowy kształt rur definiowany jest przez: 1) dwuwymiarowy kształt części rury (kołowa, eliptyczna, owalna lub prostokątna) wybranej z katalogu części oraz 2) podanie ścieżki liniowej (dla rur prostych) lub zakrzywionej (dla rur zakrzywionych). Nazwy obiektów rur nie są wyświetlane w drzewie Nawigator. Są one jednak wyświetlane na liście Nawigatora, po kliknięciu opcji Rury w drzewie Nawigator.
Struktura
Obiekt strukturalny jest kształtem rysunkowym używanym do przedstawiania elementów, takich jak właz kanalizacyjny, wpust uliczny i ściana czołowa, używanych w sieciach użytkowych. Kształty struktur są z zasady znacznie bardziej złożone niż kształty rur. Na rysunku kształt struktury trójwymiarowej definiowany jest przez definicję części struktury wybieraną z katalogu części. Tak jak w przypadku rur, nazwy obiektów dla struktur nie są wyświetlane w drzewie Nawigator. Są one jednak wyświetlane na liście Nawigatora po kliknięciu pozycji Struktury w kategorii sieci rurociągów w drzewie Nawigator.
Struktura pusta
Pusty obiekt struktury to specjalny typ struktur wstawianych automatycznie, gdy rura łączona jest bezpośrednio z inną rurą, bez kształtu struktury łączącej obie rury. Tak jak w przypadku innych typów obiektów struktur, nazwy obiektów struktur pustych nie są wyświetlane w drzewie Nawigator, ale są wyświetlane na liście Nawigatora. Do struktury pustej można przypisać styl, który spowoduje, że nie będą widoczne na rysunku.
Katalog części i lista części
Program Autodesk Civil 3D dostarczany jest z katalogiem części sieci rurociągów, obejmującym różne kształty rur i struktur uporządkowane według rodzin oraz rozmiarów. Ponieważ katalog części zawiera wiele elementów, można utworzyć listę części zawierającą tylko części (rury i struktury), które będą używane do tworzenia wybranej sieci rurociągów. Korzystając z listy części nie trzeba przechodzić przez cały katalog części, aby odnaleźć żądaną część.
Możliwe jest również wykonywanie na sieciach rurociągów przedmiaru robót poprzez przypisanie pozycji kosztorysowych do poszczególnych części znajdujących się na liście części sieci rurociągów.
Rzutnie sieci rurociągów

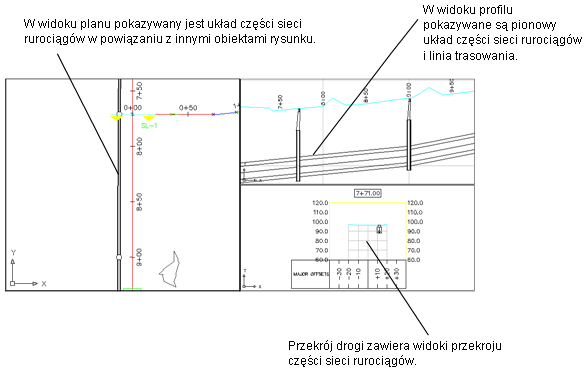

Na poniższej ilustracji przedstawiono trzy rzutnie: sieć rurociągów w widoku planu, widok profilu niektórych sieci rurociągów i struktur oraz te same części w widoku przekroju.
W lewym oknie jest pokazany segment sieci rurociągów zbudowany z dwóch połączonych rurami włazów kanalizacyjnych. Części układu zostały umieszczone z określonym odsunięciem od linii trasowania i są rysowane w widoku profilu utworzonym z zastosowaniem tej samej linii trasowania (prawe, górne okno). Linia próbkowania umieszczona przy pikiecie 7+71 została użyta do utworzenia widoku przekroju (prawe, dolne okno), który pokazuje widok przekroju poprzecznego części sieci rurociągów położonych przy tej pikiecie.
Położenia części sieci rurociągów można edytować ręcznie za pomocą uchwytów w rzucie płaskim, widokach profilu i przekroju lub przez bezpośrednią edycję ich właściwości.
Widoki układu, profilu i przekroju segmentu sieci rurociągów

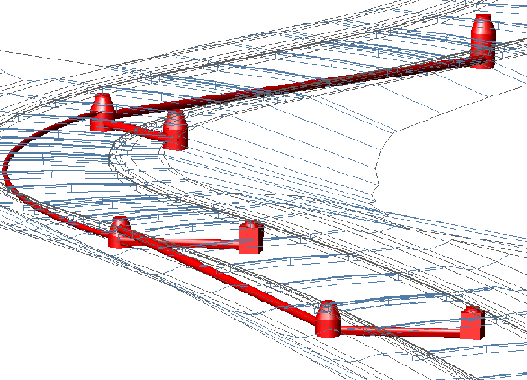

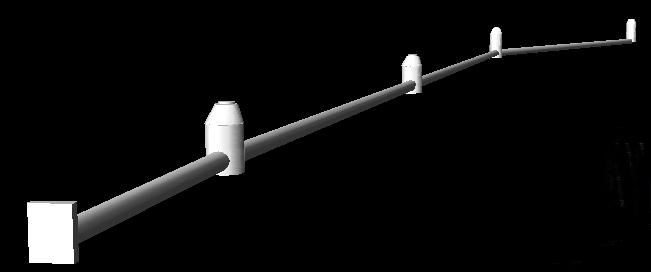

Widok 3D segmentu sieci rurociągów
