Informacje o zakotwiczaniu geometrii profilu układu w geometrii linii trasowania

Na karcie Blokowanie profilu okna dialogowego Właściwości profilu można określić, w jaki sposób geometria profilu układu jest zakotwiczana w stosunku do skojarzonej linii trasowania.

Zakotwicz punkty geometrii profilu w punktach geometrii linii trasowania

Opcja Zakotwicz punkty geometrii profilu w punktach geometrii linii trasowania umożliwia zablokowanie każdego punktu geometrii profilu w poprzednim punkcie geometrii linii trasowania. Jeśli linia trasowania ulegnie zmianie, rzędna punktu geometrii profilu jest zachowywana, natomiast modyfikowane lub usuwane są elementy profilu objęte edycją.

Ta opcja umożliwia zachowanie fragmentów profilu układu nieobjętych zmianą geometrii poziomej.

W przypadku zakotwiczenia punktów geometrii profilu w skojarzonych punktach geometrii linii trasowania można także określić, czy wyświetlane są powiadomienia oraz czy geometria profilu jest modyfikowana lub usuwana po zmianie geometrii linii trasowania. Jeśli wybrano wyświetlanie powiadomień, ikona powiadomienia jest widoczna na rysunku przy każdym zmienionym punkcie geometrii. Powiadomienia widoczne są również w panoramie Obiekty profilu, gdy na pasku Narzędzia układu profilu wybrano tryb Na bazie elementu.

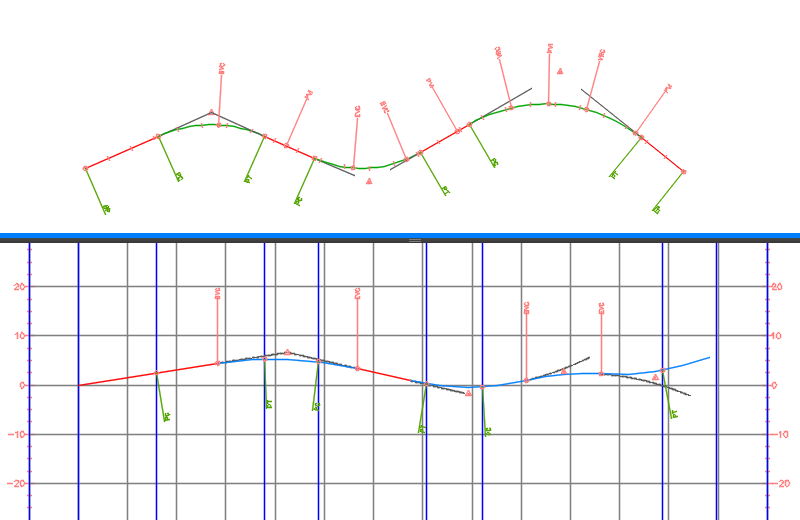

Na poniższej ilustracji przedstawiono linię trasowania (górna rzutnia) i skojarzony z nią profil (dolna rzutnia).

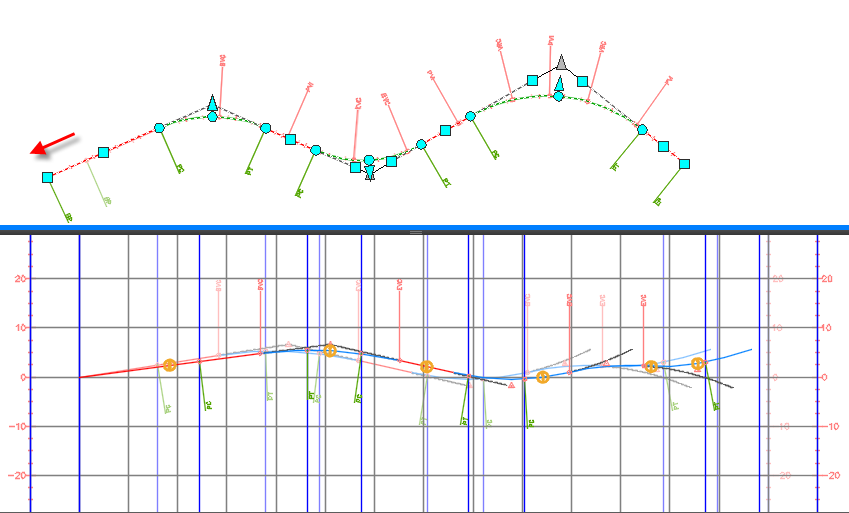

W poniższym przykładzie określono opcję Zakotwicz punkty geometrii profilu w punktach geometrii linii trasowania dotyczącą danego profilu. Jeśli punkt początkowy linii trasowania jest przesuwany za pomocą uchwytów w lewo (czerwona strzałka na ilustracji poniżej), wydłużając linię trasowania, profil zostaje zmodyfikowany, a zmieniona geometria jest oznaczana symbolami powiadomienia. Pierwotny rysunek jest wstawiany jako odnośnik, dzięki czemu można zobaczyć, w jaki sposób linie trasowania i profil zostały zmienione w wyniku edycji. Pierwotna geometria na odnośniku jest przedstawiona w jaśniejszych kolorach.

Mogą wystąpić sytuacje, w których po edycji linii trasowania nie można znaleźć rozwiązania dotyczącego geometrii profilu. W takim przypadku obiekty profilu są usuwane, tworząc odstępy. Jeśli geometria profilu zostaje przerwana, odstęp znajdzie się w najbliższym punkcie geometrii pionowej poza obszarem podlegającym edycji.

Zakotwicz profil na początku linii trasowania

Opcja Zakotwicz profil na początku linii trasowania umożliwia zablokowanie profilu w punkcie początkowym linii trasowania. Gdy pozioma linia trasowania ulega zmianie, geometria profilu nie jest zmieniana i pozostaje zablokowana względem pikiety początkowej linii trasowania. Ustawienie to ma efekt podobny do ustawienia aplikacji w wersjach wcześniejszych od 2015.

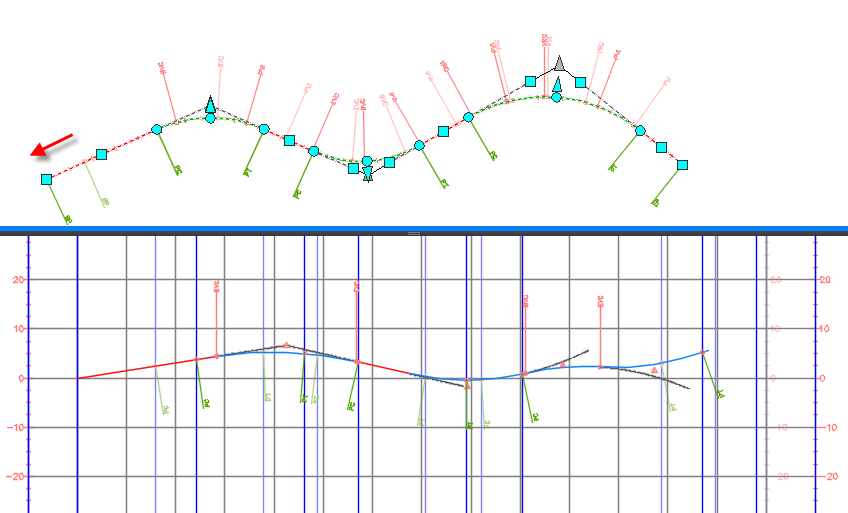

W poniższym przykładzie wybrano opcję Zakotwicz profil na początku linii trasowania. Jeśli punkt początkowy linii trasowania jest przesuwany za pomocą uchwytów w lewo (czerwona strzałka na ilustracji poniżej), wydłużając linię trasowania, profil zostaje zablokowany względem tego punktu początkowego i jest przesuwany wraz z nim.
