Poleceń przezroczystych programu Autodesk Civil 3D można używać w celu wprowadzenia wartości na podstawie znanej informacji w odpowiedzi na monit o podanie punktu, odległości lub promienia.
Polecenie przezroczyste może zostać użyte w ramach uruchomionego polecenia.
Polecenia przezroczyste można uruchamiać z karty wstążki Przezroczyste, z menu kontekstowego, korzystając z paska narzędzi lub poprzez wpisanie polecenia.

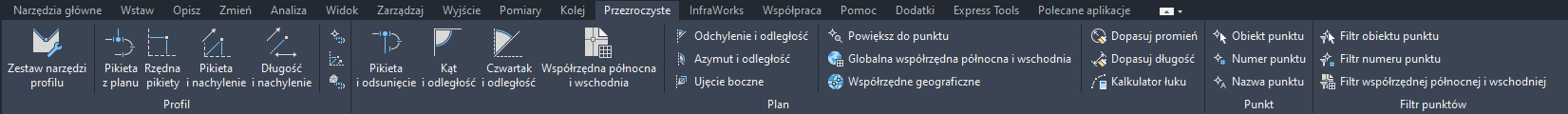

- Wybierz polecenie na karcie wstążki Przezroczyste.

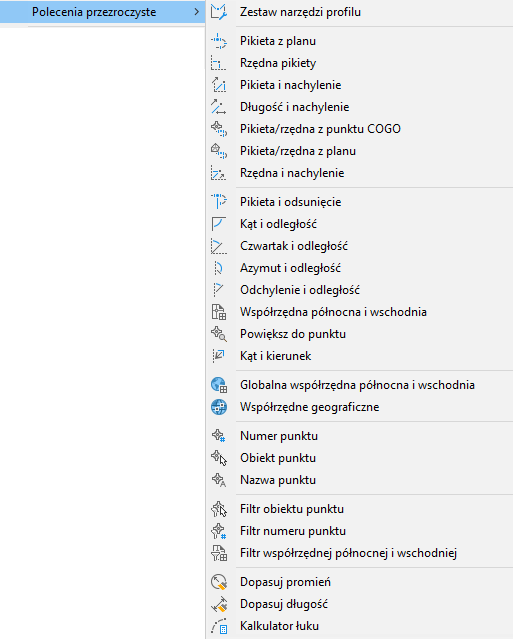

- Wybierz polecenie z menu kontekstowego Polecenia przezroczyste.
- Wybierz polecenie na pasku narzędzi Polecenia przezroczyste.
- Wprowadź nazwę polecenia przezroczystego w wierszu poleceń. Polecenie przezroczyste zawsze poprzedzone jest apostrofem (‘).
Większość poleceń przezroczystych programu Autodesk Civil 3D służy do określenia położenia punktów w ramach większych operacji, takich jak tworzenie linii trasowania lub linii działki. Korzystając z tych poleceń przezroczystych, można obliczać położenie punktu przy użyciu informacji, takich jak kąt i odległość, lub informacji punktu, takich jak numer punktu.
Po wejściu do polecenia przezroczystego w ramach uruchomionego polecenia, które akceptuje więcej niż jedno położenie punktu (na przykład polecenie LINIA programu AutoCAD), można wprowadzić zestaw punktów w tym samym formacie, bez konieczności ponownego wchodzenia do polecenia przezroczystego. Aby zakończyć działanie polecenia przezroczystego w dowolnym momencie i powrócić do głównego polecenia, które umożliwia przełączenie na inne polecenie przezroczyste, należy wcisnąć przycisk Esc. Można także zakończyć polecenie przezroczyste poprzez zakończenie głównego polecenia.
Niektóre polecenia przezroczyste programu Autodesk Civil 3D wymagają podania współrzędnej Z dla rzędnej punktu. Zobacz temat Informacje o ustawieniach poleceń przezroczystych.
Użycie poprzednio wprowadzonych punktów w opcji Uruchamianie/wyłączanie poleceń dla względnego wprowadzania danych
Podczas korzystania z polecenia przezroczystego wymagającego danych dla linii bazowej, z których zostanie obliczone położenie względne, należy wprowadzić wymagane dane, zanim zostaną określone parametry polecenia. Podczas korzystania z polecenia przezroczystego podczas uruchomionego polecenia, ostatnie punkty wprowadzone podczas działania polecenia zostaną zapamiętane przez polecenie przezroczyste i użyte do obliczenia nowego położenia względnego.
Na przykład, korzystając z polecenia przezroczystego Czwartak i odległość (‘BD), na początku należy zidentyfikować punkt linii bazowej, od którego zostanie zmierzony czwartak i odległość. Jeśli polecenie Czwartak i odległość zostało uruchomione przed wprowadzeniem jakichkolwiek punktów, zanim zostanie wyświetlone zgłoszenie o kwadrant, kierunek i odległość, wyświetlone zostanie zapytanie o punkt linii bazowej. Jeśli polecenie Czwartak i odległość zostanie użyte po wprowadzeniu co najmniej jednego punktu, ostatni wprowadzony punkt zostanie użyty jako linia bazowa.
Filtry współrzędnych poleceń przezroczystych
Podczas pracy w poleceniu przezroczystym, gdy zostanie wyświetlony monit o określenie położenia punktu można określić znane informacje punktu, wykorzystując filtry współrzędnych poprzez wykonanie jednej z poniższych operacji:
- Wprowadzanie numeru punktu
- Wprowadzanie współrzędnej północnej i wschodniej
- Wybieranie punktu na rysunku
Zobacz temat Informacje o używaniu filtrów punktów w ramach poleceń przezroczystych.
