Używanie zespołów obsługujących punkty osi obrotu przechyłki

Parametry opisane w tym temacie umożliwiają użycie podzespołu PrzechyłkaPasaRuchuAOR w celu utworzenia zespołów podzielonej i niepodzielonej jezdni płaskiej lub z koroną, zawierających punkty osi obrotu.

Aby uzyskać najlepsze rezultaty, należy utworzyć każdą stronę zespołu jako osobną grupę.

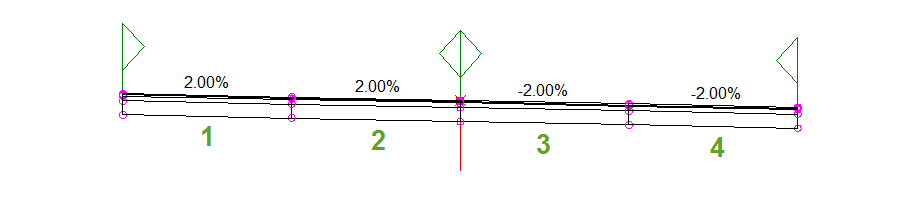

Tworzenie zespołu niepodzielonej jezdni płaskiej z punktami osi obrotu

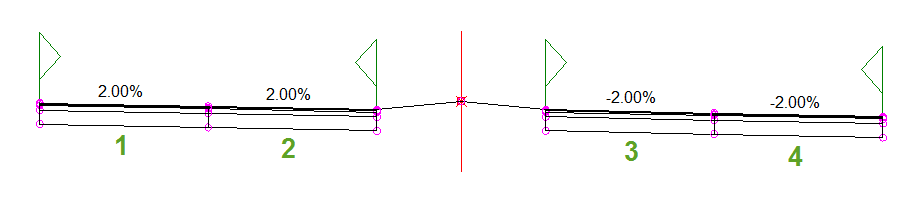

Aby utworzyć zespół niepodzielonej jezdni płaskiej z punktami osi obrotu, należy w poniższej tabeli ustawić parametry każdego odpowiadającego podzespołu PrzechyłkaPasaRuchuAOR tak, jak pokazano poniżej. Inne parametry podzespołu pasa ruchu nie wpływają na punkty obrotu osi obrotu.

Uwaga: Numery w pierwszym wierszu tabeli odpowiadają zielonym numerom na rysunku.

	1	2	3	4
Wykorzystaj przechyłkę	Lewy pas zewnętrzny	Lewy wewnętrzny pas ruchu	Prawy wewnętrzny pas ruchu	Prawy zewnętrzny pas ruchu
Kierunek nachylenia	Z dala od korony	Z dala od korony	Z dala od korony	Z dala od korony
Potencjalny obrót	Tak	Tak	Tak	Tak
Kod punktu zewnętrznego	Krawędź nawierzchni (KJ)	Brak	Brak	Krawędź nawierzchni (KJ)

Uwaga: Polecenie Odbij podzespoły nie wpływa na parametry Użyj przechyłki, Kierunek nachylenia i Kod punktu zewnętrznego. Parametry te należy ustawić ręcznie po odbiciu podzespołu.

Tworzenie zespołu podzielonej jezdni z koroną, zawierającego punkty osi obrotu

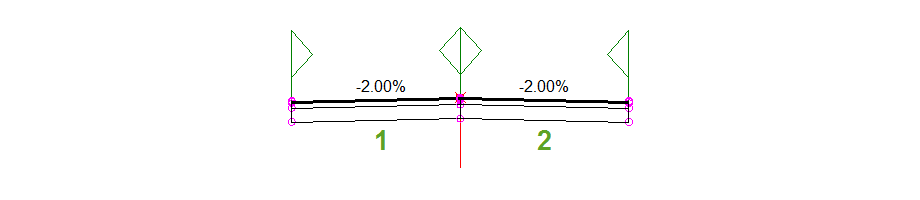

Aby utworzyć zespół niepodzielonej jezdni z koroną, zawierający punkty osi obrotu, należy w poniższej tabeli ustawić parametry każdego odpowiadającego podzespołu PrzechyłkaPasaRuchuAOR tak, jak pokazano poniżej. Inne parametry podzespołu pasa ruchu nie wpływają na punkty obrotu osi obrotu.

Uwaga: Numery w pierwszym wierszu tabeli odpowiadają zielonym numerom na rysunku.

	1	2
Wykorzystaj przechyłkę	Lewy zewnętrzny pas ruchu	Prawy zewnętrzny pas ruchu
Kierunek nachylenia	Z dala od korony	Z dala od korony
Potencjalny obrót	Tak	Tak

Uwaga: Polecenie Odbij podzespoły ma wpływ tylko na parametr Bok podzespołu. W przypadku lustrzanego odbicia podzespołu, należy ręcznie ustawić parametry Użyj nachylenia przechyłki i Kierunek nachylenia.

Tworzenie zespołu podzielonej jezdni płaskiej z punktami osi obrotu

Aby utworzyć zespół podzielonej jezdni płaskiej z punktami osi obrotu, należy w poniższej tabeli ustawić parametry każdego odpowiadającego podzespołu PrzechyłkaPasaRuchuAOR tak, jak pokazano poniżej. Inne parametry podzespołu pasa ruchu nie wpływają na punkty obrotu osi obrotu.

Aby uzyskać najlepsze rezultaty, należy utworzyć każdą stronę zespołu jako osobną grupę. Jeśli zespół został utworzony jako jedna grupa, metoda obrotu Krawędzi pasa rozdzielającego jest ignorowana i obróbka pasa rozdzielającego jest określana przez sposób, w jaki zespół jest budowany.

Uwaga: Numery w pierwszym wierszu tabeli odpowiadają zielonym numerom na rysunku.

	1	2	3	4
Wykorzystaj przechyłkę	Lewy pas zewnętrzny	Lewy wewnętrzny pas ruchu	Prawy wewnętrzny pas ruchu	Prawy zewnętrzny pas ruchu
Kierunek nachylenia	Z dala od korony	Z dala od korony	Z dala od korony	Z dala od korony
Potencjalny obrót	Tak	Tak	Tak	Tak

Uwaga: Polecenie Odbij podzespoły nie wpływa na parametry Wykorzystaj przechyłkę i Kierunek nachylenia. Parametry te muszą być ustawione ręcznie po odbiciu podzespołu.

Tworzenie zespołu podzielonej jezdni od korony

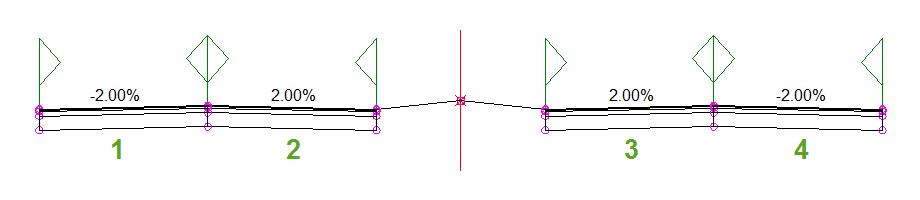

Zespół jezdni podzielonej z koroną z punktami obrotu osi obrotu może być wykonany przy nachyleniu pasa wewnętrznego w kierunku do korony albo od korony. W tym przypadku kierunek nachylenia pasa wewnętrznego wychodzi poza koronę.

Uwaga: Aby mieć ważny punkt korony, dokładnie dwa podzespoły w grupie muszą mieć kody punktów określone jako Korona przy tym samym odsunięciu. Jeśli ważny punkt korony nie zostanie znaleziony, a jako metoda obrotu zostanie wybrana metoda Środki, obliczenia osi obrotu nie zostaną zastosowane do grupy.

Aby uzyskać najlepsze rezultaty, należy utworzyć każdą stronę zespołu jako osobną grupę. Jeśli zespół jest utworzony jako jedna grupa, metoda obrotu Środki i krawędzie pasa rozdzielającego jest ignorowana, a obróbka pasa rozdzielającego jest określana przez sposób zbudowania zespołu.

Parametry w poniższej tabeli muszą być ustawione, tak jak pokazano dla każdego odpowiedniego podzespołu LaneSuperelevationAOR. Inne parametry podzespołu pasa ruchu nie wpływają na oś obrotu punktów podparcia.

Uwaga: Numery w pierwszym wierszu tabeli odpowiadają zielonym numerom na rysunku.

	1	2	3	4
Wykorzystaj przechyłkę	Lewy pas zewnętrzny	Lewy wewnętrzny pas ruchu	Prawy wewnętrzny pas ruchu	Prawy zewnętrzny pas ruchu
Kierunek nachylenia	Z dala od korony	Z dala od korony	Z dala od korony	Z dala od korony
Potencjalny obrót	Tak	Tak	Tak	Tak
Kod punktu wewnętrznego	Crown	Crown	Crown	Crown
Kod punktu zewnętrznego	Krawędź nawierzchni (KJ)	Krawędź nawierzchni (KJ)	Krawędź nawierzchni (KJ)	Krawędź nawierzchni (KJ)

Uwaga: Polecenie Odbicie lustrzane podzespołów nie wpływa na parametry Wykorzystaj przechyłkę, Kierunek nachylenia, Kod punktu wewnętrznego i Kod punktu zewnętrznego. Parametry te muszą być ustawione ręcznie po odbiciu podzespołu.

Tworzenie zespołu podzielonej jezdni do korony

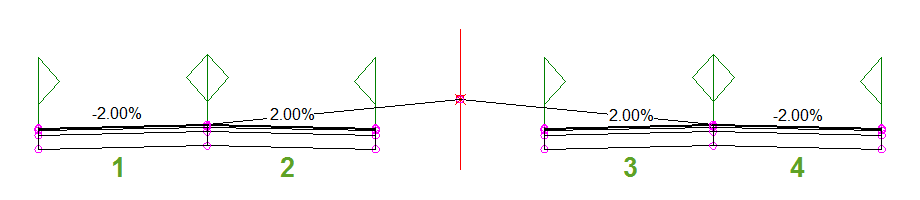

Zespół jezdni podzielonej z koroną z punktami obrotu osi obrotu może być wykonany przy nachyleniu pasa wewnętrznego w kierunku do korony albo od korony. W tym przypadku kierunek nachylenia pasa wewnętrznego jest w kierunku korony.

Uwaga: Aby mieć ważny punkt korony, dokładnie dwa podzespoły w grupie muszą mieć kody punktów określone jako Korona przy tym samym odsunięciu. Jeśli ważny punkt korony nie zostanie znaleziony, a jako metoda obrotu zostanie wybrana metoda Środki, obliczenia osi obrotu nie zostaną zastosowane do grupy.

Aby uzyskać najlepsze rezultaty, należy utworzyć każdą stronę zespołu jako osobną grupę. Jeśli zespół jest utworzony jako jedna grupa, metoda obrotu Środki i krawędzie pasa rozdzielającego jest ignorowana, a obróbka pasa rozdzielającego jest określana przez sposób zbudowania zespołu.

Parametry w poniższej tabeli muszą być ustawione, tak jak pokazano dla każdego odpowiedniego podzespołu LaneSuperelevationAOR. Inne parametry podzespołu pasa ruchu nie wpływają na punkty obrotu osi obrotu.

Uwaga: Numery w pierwszym wierszu tabeli odpowiadają zielonym numerom na rysunku.

	1	2	3	4
Wykorzystaj przechyłkę	Lewy pas zewnętrzny	Lewy wewnętrzny pas ruchu	Prawy wewnętrzny pas ruchu	Prawy zewnętrzny pas ruchu
Kierunek nachylenia	Z dala od korony	W kierunku korony	W kierunku korony	Z dala od korony
Potencjalny obrót	Tak	Tak	Tak	Tak
Kod punktu wewnętrznego	Crown	Krawędź nawierzchni (KJ)	Krawędź nawierzchni (KJ)	Crown
Kod punktu zewnętrznego	Krawędź nawierzchni (KJ)	Crown	Crown	Krawędź nawierzchni (KJ)

Uwaga: Polecenie Odbicie lustrzane podzespołów nie wpływa na parametry Wykorzystaj przechyłkę, Kierunek nachylenia, Kod punktu wewnętrznego i Kod punktu zewnętrznego. Parametry te muszą być ustawione ręcznie po odbiciu podzespołu.
