Można użyć Edytora przekroju korytarza, aby wyświetlać i modyfikować przekroje korytarza, a także wizualnie sprawdzać sposób stosowania zespołów na różnych pikietach.

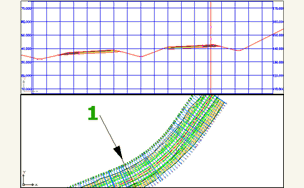

Edytor przekroju korytarza umożliwia zastosowanie nadpisań zespołu do przekroju korytarza lub zakresu przekrojów, a następnie wyświetlenie tylko tych przekrojów. Aby wyświetlić zarówno widok przekroju korytarza, jak i jego położenie wzdłuż korytarza (1), otwórz dwie rzutnie poziome.

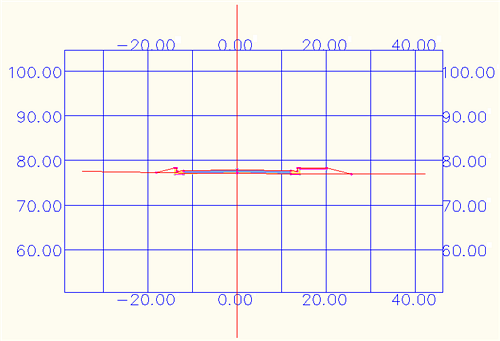

Poniżej przedstawiono przekrój prostego korytarza w postaci widocznej w Edytorze przekroju korytarza:
Można również wyświetlić złożone korytarze, które są modelowane z wieloma liniami bazowymi. Można przejść przez pikiety korytarza lub przeskoczyć do dowolnej pikiety.
Edycji parametrów korytarza i zespołu można dokonać następującymi metodami:
- Edytować parametry liczbowe zespołu, zmieniając parametry podzespołu.
- Edytować zespół ręcznie, dodając połączenia i punkty do geometrii części podzespołu.
- Zmieniać rozmiar parametrów zespołu, edytując geometrię części podzespołu za pomocą uchwytów.
- Wstawiać lub usuwać podzespoły z przekroju korytarza.
W celu nadpisania zespołu konieczne może być zmodyfikowanie sposobu reprezentacji kodowej punktów, połączeń i kształtów w korytarzu. Polecenie Edytuj kody zdefiniowane przez użytkownika umożliwia odpowiednio zmianę lub usunięcie kodów.
W przypadku edycji podzespołu, dodając lub usuwając punkt, dodając lub usuwając łącze albo edytując geometrię podzespołu przy użyciu uchwytów, nie można edytować wartości zmienionych parametrów w Edytorze przekroju korytarza.
