Okno dialogowe <Nazwa materiału> Zastosuj odstępy

Okno dialogowe Zastosuj odstępy umożliwia zastosowanie odstępów tam, gdzie objętości materiałów nie powinny być obliczane i zdefiniowanie dla materiałów odległości wejścia i poziomowania korony.

Dostęp do tego okna dialogowego można uzyskać z karty Lista materiałów okna dialogowego Właściwości grupy linii próbkowania. Kliknij przycisk w kolumnie Odstęp, aby uzyskać dostęp do nazwy materiału .

Przed użyciem tego okna dialogowego należy zdefiniować odstępy w oknie dialogowym Zdefiniuj odstępy. Jeśli odstępy nie zaczynają się ani nie kończą gwałtownie w określonej pikiecie, zdefiniuj wartości Odległość poziomowania korony i Odległość wejścia.

Zastosuj

Stosuje zdefiniowany odstęp do wybranego materiału.

Uwaga: Odstęp należy zdefiniować w oknie dialogowym Zdefiniuj odstępy.
Odległość poziomowania korony

Definiuje odległość poziomowania korony dla materiału poprzedzającego odstęp. Poziomowanie korony jest w razie potrzeby dodawane na początku odstępów.

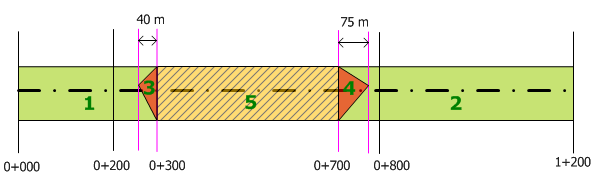

Na następującym rysunku zielone obszary 1 i 2 przedstawiają odstępy w materiale (5). Dla Odstępu 1 brak odległości poziomowania korony. Dla Odstępu 2 istnieje odległość poziomowania korony wynosząca 75 m, przedstawiana przez czerwony obszar numer 4.

Odległość wejścia

Definiuje odległość wyjścia dla materiału za odstępem. Wyjście jest w razie potrzeby dodawane na końcu odstępów.

Na rysunku powyżej dla Odstępu 1 istnieje odległość wejścia wynosząca 40 m, przedstawiana przez czerwony obszar numer 3.
