Tworzenie łuków od końca obiektu

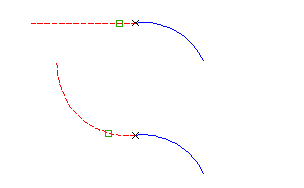

Łuk jest rysowany począwszy od końca obiektu najbliższego punktowi wyboru obiektu.

  1. Kliknij kartę Narzędzia głównepanel Rysujlistę rozwijaną ŁukiUtwórz łuk od końca obiektu Wyszukiwanie .
  2. Wybierz linię lub łuk położony najbliżej końca, do którego ma zostać dołączony nowy łuk styczny.
  3. Określ jeden z poniższych typów wprowadzania:
    • Punkt: wprowadź P, a następnie określ koniec cięciwy. Łuk zostanie narysowany.
    • Promień: wprowadź R, a następnie wykonaj jedną z operacji:
      • Wprowadź promień w wierszu polecenia.
      • Wprowadź A i wprowadź stopień łuku.
      • Wprowadź C i wprowadź stopień cięciwy.
      Uwaga: Podczas rysowania łuku określenie dodatniej wartości promienia lub stopnia łuku spowoduje narysowanie łuku zgodnie z kierunkiem ruchu wskazówek zegara lub w prawo od kąta początkowego, podczas gdy ujemne wartości spowodują narysowanie łuku w kierunku przeciwnym lub w lewo.

    Po wprowadzeniu promienia lub stopnia łuku, wyświetlony zostanie następujący monit:

    Select entry [Tangent/Chord/Delta/Length/External/Mid-ordinate] <Length>:

  4. Wykonaj jedną z poniższych operacji:
    • Wprowadź Tangent lub T i wprowadź długość stycznej lub wskaż odległość na rysunku.
    • Wprowadź Chord lub C i wprowadź długość cięciwy lub wskaż odległość na rysunku.
    • Wprowadź Delta lub D i wprowadź kąt delta lub wskaż odległość na rysunku.
    • Wprowadź Length lub L i wprowadź długość łuku lub wskaż odległość na rysunku.
    • Wprowadź External lub E i wprowadź długość zewnętrzną lub wskaż odległość na rysunku.
    • Wprowadź Mid-ordinate lub M i wprowadź długość strzałki lub wskaż odległość na rysunku.
