Informacje o edycji stylów etykiet

Polecenie Edytuj styl etykiety służy do określania stylu etykiety obiektu, tworzenia nowego stylu oraz kopiowania lub edycji istniejącego stylu etykiety.

Podczas edycji stylu etykiety aktualizowane są wszystkie powiązane z nim etykiety rysunku.

Do edycji istniejącego stylu etykiety służy Edytor stylów etykiet. Dostęp do Edytora stylów etykiet można uzyskać w obszarze narzędzi z poziomu karty Ustawienia lub z poziomu menu kontekstowego etykiety.

Dostęp do Edytora stylów etykiet można również uzyskać z palety Właściwości programu AutoCAD, wybierając opcję Utwórz/edytuj z dostępnego menu rozwijanego. Z listy elementów sterujących stylem etykiety wybierz opcję Edytuj bieżący wybór.

Można użyć menu rozwijanych wyboru stylu na palecie Właściwości programu AutoCAD w celu masowej edycji właściwości etykiet znajdujących się na rysunku. Jest to wygodna metoda edycji stylów etykiet bez konieczności przechodzenia do karty Ustawienia w obszarze narzędzi.

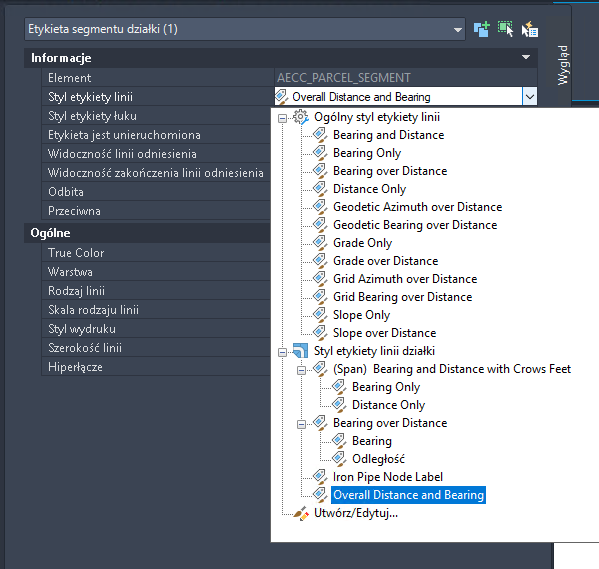

W poniższym przykładzie podczas edycji etykiety linii działki oprócz stylów etykiet linii działki dostępny jest również ogólny styl etykiety linii.

Lista palety właściwości programu AutoCAD z dostępnymi stylami etykiet

Ćwiczenie: Praca ze stylami etykiet
